Il doppio 12mil di Rogers 4003 ha parteggiato oro ad alta frequenza di immersione del PWB di rf

Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold
Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold

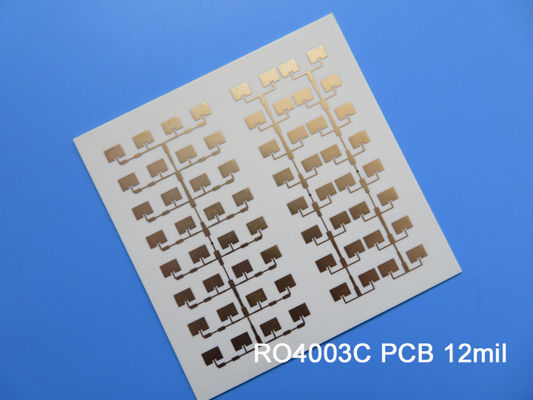

Grande immagine :  Il doppio 12mil di Rogers 4003 ha parteggiato oro ad alta frequenza di immersione del PWB di rf

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-008.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: Rogers 4300C Dimensione del PWB: 67 x 67mm=1up
Spessore del PWB: 0.4mm Peso di rame: 1oz
Conteggio di strato: 2 strati Finitura superficia: Oro di immersione
Evidenziare:

Doppio bordo parteggiato 12mil del PWB di Rogers

,

PWB ad alta frequenza di Rogers 4003

,

Il doppio dell'oro di immersione ha parteggiato PWB



PWB parteggiato doppio ad alta frequenza del PWB RO4003C rf di Rogers 4003 12mil 0.305mm per le antenne

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Rogers RO4003C PCBs è idrocarburo/ceramica rinforzati con vetro tessuti proprietario con la prestazione elettrica del vetro di PTFE/woven. La selezione dei laminati in genere disponibili ai progettisti è aumento una volta operativo significativamente riduttore di frequenze fino a 500 megahertz e sopra. A differenza di PTFE ha basato i materiali di microonda, nessun trattamenti speciali del attraverso-foro o procedura di trattamento sono richiesti, in modo da RO4003C PCBs può fornirci il prezzo competitivo e le applicazioni in grande quantità etichette nelle antenne della stazione base, in amplificatori di potenza, in identificazione cellulari di rf, radar automobilistico e sensori ecc.



Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito e la costante dielettrica è stabile sopra una vasta gamma di frequenza. Il coefficiente di dilatazione termica del materiale di RO4003C (CTE) fornisce parecchi benefici chiave ai progettisti del PWB. Il coefficiente di espansione di RO4003C è simile a quello di rame che permette che il materiale esibisca la stabilità dimensionale eccellente, una proprietà stata necessaria per le costruzioni a più strati dielettriche miste dei bordi. L'Z-asse basso CTE di RO4003C fornisce la qualità affidabile del foro metallizzato, anche nelle applicazioni severe dello shock termico. Il materiale di RO4003C ha un Tg di >280C in modo dalle sue caratteristiche di espansione rimangono stabili sopra l'intera gamma di PWB che elabora le temperature.



Specifiche del PWB

DIMENSIONE DEL PWB 67 x 67mm=1up
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 35um (1 oncia) +plate
RO4003C 0.305mm
rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: mil 7,9 mil/5,9
Fori minimi/massimi: 0,4 millimetri/0,4 millimetri
Numero dei fori differenti: 1
Numero dei luoghi di perforazione: 3
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RO4003C Tg280℃, er<3>
Esterno finale della stagnola: 1,5 once
Stagnola finale interna: N/A
Altezza finale del PWB: 0,4 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione, 18%
Saldi la maschera per applicarsi a: N/A
Colore della maschera della lega per saldatura: N/A
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY N/A
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Il doppio 12mil di Rogers 4003 ha parteggiato oro ad alta frequenza di immersione del PWB di rf 0



Le applicazioni tipiche sono come segue:

Radar e sensori automobilistici

Antenne cellulari della stazione base

Satelliti diretti di radiodiffusione

Blocco a basso rumore

Amplificatori di potenza

RFID



Scheda di dati di Rogers 4003C (RO4003C)

Valore tipico di RO4003C
Proprietà RO4003C Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 3,55 Z   8 - 40 gigahertz Metodo di lunghezza di fase differenziale
Dissipazione Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +40 Z ppm/℃ -50 di℃to 150 IPC-TM-650 2.5.5.5
Resistività di volume 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 19.650 (2.850)
19.450 (2.821)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla trazione 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla flessione 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale <0>X, Y mm/m
(mil/pollice)
dopo etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficiente di espansione termica 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   TMA IPC-TM-650 2.4.24.3
Il TD 425   TGA   ASTM D 3850
Conducibilità termica 0,71   W/M/oK 80 ASTM C518
Assorbimento dell'umidità 0,06   % 48hours immersione 0,060"
di temperatura 50del campione
ASTM D 570
Densità 1,79   gm/cm3 23 ASTM D 792
Buccia di rame Stength 1,05
(6,0)
  N/mm
(pli)
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC
IPC-TM-650 2.4.8
Infiammabilità N/A       UL 94
Processo senza piombo compatibile





Il doppio 12mil di Rogers 4003 ha parteggiato oro ad alta frequenza di immersione del PWB di rf 1
