| Materiale di base: | RO4300C | Spessore del PWB: | 0,3 millimetri ±0.1 |
|---|---|---|---|
| Dimensioni PCB: | 58 x 110mm=1up | Peso di rame: | 35um |
| Conteggio strati: | Doppia faccia | Finitura superficia: | ENIG |
| Evidenziare: | Bordo del PWB parteggiato doppio di RO4003 rf,Le antenne raddoppiano il PWB parteggiato,PWB ad alta frequenza di rf |
||

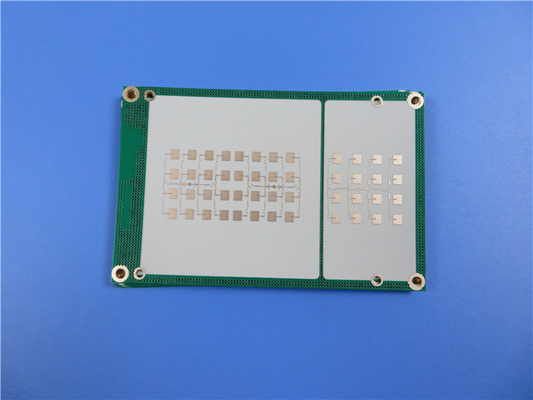

Il doppio ad alta frequenza del PWB di Rogers 4003 ha parteggiato PWB di rf per le antenne
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Introduzione del materiale di RO4003C
Rogers Corporation fabbrica dei i laminati ripieni di ceramica tessuti dell'idrocarburo rinforzato con vetro conosciuti come i materiali ad alta frequenza di RO4003C. Può essere fabbricato facendo uso dei materiali fatti dell'epossiresina e divide le stesse caratteristiche elettriche come vetro di PTFE/woven. Una volta che le frequenze di lavoro raggiungono 500 megahertz e di là, i progettisti hanno un numero molto più piccolo dei laminati da scegliere da. I progettisti dei circuiti di a microonde di rf, delle reti di corrispondenza e delle linee di trasmissione controllate dell'impedenza possono contare sulle caratteristiche del materiale di RO4003C. Le più alte frequenze operative impediscono l'uso dei materiali standard del circuito in molte applicazioni, mentre la perdita dielettrica bassa permette al materiale di RO4003C di essere impiegata in quelle applicazioni. La costante dielettrica è coerente attraverso un'ampia gamma di frequenza ed ha uno dei coefficienti di temperatura più insufficiente di tutto il materiale del circuito. Il coefficiente di dilatazione termica (CTE) del materiale di RO4003C offre ai progettisti del PWB una serie di vantaggi significativi. dovuto il suo coefficiente identico di espansione a quello di rame, RO4003C esibisce l'alta stabilità dimensionale, una qualità richiesta per la creazione dei bordi a più strati dielettrici misti. Anche nelle applicazioni che hanno bisogno dello shock termico estremo, l'Z-asse basso CTE di RO4003C assicura la qualità credibile del foro metallizzato. Le caratteristiche di espansione del materiale di RO4003C sono costanti sopra l'intera gamma di temperature del PWB che elabora grazie al suo Tg di >280C.
Specifiche del PWB
| DIMENSIONE DEL PWB | 58 x 110mm=1up |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4003C 0.203mm | |
| rame ------- 35um (1oz) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 6 mil/11 |
| Fori minimi/massimi: | 0,4 millimetri/0,4 millimetri |
| Numero dei fori differenti: | 1 |
| Numero dei luoghi di perforazione: | 3 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | ℃ di RO4003C Tg280, er<3> |
| Esterno finale della stagnola: | 1,5 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 0,3 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione, 19,5% |
| Saldi la maschera per applicarsi a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.4mm. |
| VALUTAZIONE DI FLAMIBILITY | N/A |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Le applicazioni tipiche sono come segue:
Radar e sensori automobilistici
Antenne cellulari della stazione base
Satelliti diretti di radiodiffusione
Blocco a basso rumore
Amplificatori di potenza
RFID
Scheda di dati di Rogers 4003C (RO4003C)
| Valore tipico di RO4003C | |||||
| Proprietà | RO4003C | Direzione | Unità | Circostanza | Metodo di prova |
| Costante dielettrica, εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 ha premuto Stripline | |
| Costante dielettrica, εDesign | 3,55 | Z | 8 - 40 gigahertz | Metodo di lunghezza di fase differenziale | |
| Dissipazione Factortan, δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +40 | Z | ppm/℃ | -50℃ di℃to 150 | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistività di superficie | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Modulo di tensione | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistenza alla trazione | 139 (20,2) 100 (14,5) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistenza alla flessione | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | <0> | X, Y | mm/m (mil/pollice) |
dopo etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Il TD | 425 | ℃ TGA | ASTM D 3850 | ||
| Conducibilità termica | 0,71 | W/M/oK | ℃ 80 | ASTM C518 | |
| Assorbimento dell'umidità | 0,06 | % | 48hours immersione 0,060" ℃ di temperatura 50del campione |
ASTM D 570 | |
| Densità | 1,79 | gm/cm3 | ℃ 23 | ASTM D 792 | |
| Buccia di rame Stength | 1,05 (6,0) |
N/mm (pli) |
dopo il galleggiante della lega per saldatura 1 oncia. Stagnola di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | N/A | UL 94 | |||
| Processo senza piombo compatibile | Sì | ||||
