Il doppio 62mil di Rogers RT/Duroid 5870 ha parteggiato bordo del PWB 1.575mm ad alta frequenza

Rogers RT/Duroid 5870 62mil double sided PCB Board 1.575mm High Frequency
Rogers RT/Duroid 5870 62mil double sided PCB Board 1.575mm High Frequency Rogers RT/Duroid 5870 62mil double sided PCB Board 1.575mm High Frequency

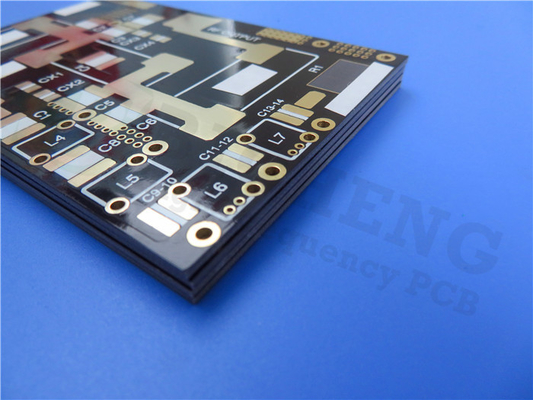

Grande immagine :  Il doppio 62mil di Rogers RT/Duroid 5870 ha parteggiato bordo del PWB 1.575mm ad alta frequenza

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-018.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: RT/Duroid 5870 Conteggio di strato: 2 strati
Spessore del PWB: 1.6mm Dimensione del PWB: 120 x 75mm=1PCS
Peso di rame: 0.5oz Finitura superficia: Oro di immersione
Evidenziare:

Bordo del PWB di RT Duroid 5870 Rogers

,

bordo del PWB di 62mil Rogers



PWB ad alta frequenza di Rogers RT/Duroid 5870 62mil 1.575mm per le antenne radiofoniche punto a punto di Digital

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Rogers il materiale di alta frequenza che di RT/duroid 5870 è microfiber di vetro ha rinforzato i composti di PTFE che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline. I risultati costanti dielettrici eccezionali di uniformità dai suoi microfibers a caso orientati. La costante dielettrica di RT/duroid 5870 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza. Il suo fattore di dissipazione basso estende l'utilità di RT/duroid 5870 alla banda Ku e sopra. I materiali di RT/duroid 5870 facilmente sono tagliati, tosati e lavorati per modellare. Sono resistenti a tutti i solventi e reagenti, caldi o freddi, utilizzati normalmente nell'incidere dei circuiti stampati o nel placcaggio i bordi e dei fori.



Applicazioni tipiche:

le antenne a banda larga (di 1) linea aerea commerciale

(2) circuiti della microstriscia, circuiti di stripline

(3) applicazioni dell'onda di millimetro

(4) sistemi militari del radar

(5) sistemi di guida del missile ed antenne radiofoniche digitali punto a punto ecc.



Specifiche del PWB

DIMENSIONE DEL PWB 120 x 75mm=1PCS
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 18um (0,5 once) +plate
RT/Duroid 5870 1.575mm
rame ------- 18um (0.5oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: mil 9 mil/4
Fori minimi/massimi: 0,3 millimetri/1.0mm
Numero dei fori differenti: 3
Numero dei luoghi di perforazione: 92
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RT/Duroid 5870 1.575mm
Esterno finale della stagnola: 1,0 once
Stagnola finale interna: N/A
Altezza finale del PWB: 1,6 millimetri ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione
Saldi la maschera per applicarsi a: N/A
Colore della maschera della lega per saldatura: N/A
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH), dimensione minima 0.25mm. Via tented.
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.







Scheda di dati di Rogers RT/duroid 5870

Valore tipico di RT/duroid 5870
Proprietà RT/duroid 5870 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 2,33
spec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Costante dielettrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficiente termico di ε -115 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistività di superficie 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calore specifico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calcolato
Modulo di tensione Prova a 23℃ Prova a 100℃ N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Ultimo sforzo 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Ultimo sforzo 9,8 8,7 X %
9,8 8,6 Y
Modulo compressivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Ultimo sforzo 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Ultimo sforzo 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Assorbimento dell'umidità 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Conducibilità termica 0,22 Z W/m/k 80℃ ASTM C 518
Coefficiente di espansione termica 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Il TD 500 N/A ℃ TGA N/A ASTM D 3850
Densità 2,2 N/A gm/cm3 N/A ASTM D 792
Buccia di rame 27,2 (4,8) N/A Pli (N/mm) stagnola di 1oz (35mm) EDC
dopo il galleggiante della lega per saldatura
IPC-TM-650 2.4.8
Infiammabilità V-0 N/A N/A N/A UL 94
Processo senza piombo compatibile N/A N/A N/A N/A
