tasso di assorbimento ultrabasso dell'umidità del bordo del PWB di 1.6mm TLF-35 rf

tasso di assorbimento ultrabasso dell'umidità del bordo del PWB di 1.6mm TLF-35 rf

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-034.V1.0
Materiale di base:
TLF-35
Conteggio di strato:
2 strati
Spessore del PWB:
1,6 mm
Dimensione del PWB:
165 x 50mm=1PCS
Silkscreen:
bianco
Peso di rame:
1oZ
Finitura superficia:
oro di immersione
Evidenziare:

Bordo del PWB di TLF-35A rf

,

bordo del PWB di 1.6mm rf

Descrizione del prodotto

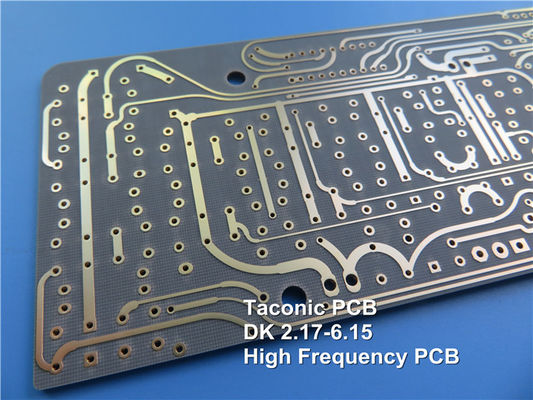

TaconicoRF PCB Realizzato suTLF-35 60mil 1.524mmCon Immersione Oroper Mixer, Filtri e Accoppiatorietc.

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



TLF-35A è un altro tipo di materiale RF a basso costo.È la scelta migliore per applicazioni commerciali a microonde e radiofrequenza a basso costo e ad alto volume.TLF-35A ha un'eccellente resistenza alla pelatura per 1/2 oncia e 1 oncia di rame (anche rispetto ai materiali epossidici standard), un aspetto critico ogni volta che è necessaria una rilavorazione.



Il bassissimo tasso di assorbimento dell'umidità e il basso fattore di dissipazione di TLF-35A riducono al minimo lo sfasamento con la frequenza.TLF-35A è dimensionalmente stabile grazie all'uso di tessuti intrecciati nel suo design.I materiali di base TLF-35A mostrano un'infiammabilità di V-0 e sono testati in conformità con IPC-TM-650.



Scheda tecnica di Taconic TLF-35

TLF-35-xxxx-A VALORI TIPICI
Proprietà Metodo di prova Unità Valore Unità Valore
Costante dielettrica a 1,9 GHz IPC-TM 650 2.5.5.5.1 mod   3,50±0,05   3,50±0,05
Fattore di dissipazione a 1,9 GHz IPC-TM 650 2.5.5.5.1 mod   0.0016   0.0016
Fattore di dissipazione a 10GHz IPC-TM 650 2.5.5.5.1 mod   0,0022   0,0022
Assorbimento dell'acqua IPC-TM 650 2.6.2.1 % 0.03 % 0.03
Peel Strength (rame da 1 oz) IPCTM 650 2.4.8 Libbre/pollici lineari 10 M/mm 1.8
Resistività di volume IPC-TM 650 2.5.17.1 Mohm.cm 2,0 x 109 Mohm.cm 2,0 x 109
Resistività superficiale IPC-TM 650 2.5.17.1 Mah 3,0 x 108 Mah 3,0 x 108
Resistenza alla flessione in senso longitudinale IPCTM 650 2.4.4 psi 13.000 M/mm2 90
Resistenza alla flessione trasversale IPCTM 650 2.4.4 psi 13.000 M/mm2 90
Conduttività termica IPC-TM 650 2.4.50 W/m/K 0,37 W/m/K 0,37
xyCET(50-150℃) IPC-TM 650 2.4.41 ppm/ 9-12 ppm/ 9-12
zCTE(50-150℃) IPC-TM 650 2.4.41 ppm/ 80 ppm/ 80
Infiammabilità UL-94   V-0   V-0




TFL-35A ha una bassa costante dielettrica a 3,5 +/-0,05, un basso fattore di dissipazione a 0,002.



I PCB TLF-35 sono un'opzione conveniente per un'ampia gamma di applicazioni, offrendo un'eccellente resistenza alla pelatura, un DF eccezionalmente basso e un basso assorbimento di umidità.


Con la loro elevata affidabilità termica, i PCB TLF-35 sono la scelta ideale per l'uso in amplificatori ad alta potenza, TMA, TMB e LNA.


Queste schede sono anche adatte per l'uso nei ripetitori, dove il loro basso costo e le prestazioni affidabili le rendono una scelta eccellente per l'amplificazione e la trasmissione del segnale.


I PCB TLF-35 sono comunemente usati in componenti passivi come filtri, accoppiatori, splitter, combinatori e mixer, dove il loro basso DF e l'elevata affidabilità garantiscono prestazioni di segnale ottimali.


Inoltre, i PCB TLF-35 vengono utilizzati negli scanner medici grazie al loro basso assorbimento di umidità e all'elevata affidabilità termica, che li rende la scelta ideale per l'uso in ambito clinico.


I PCB TLF-35 sono utilizzati anche nelle applicazioni per antenne, dove la loro eccellente resistenza alla pelatura e il basso costo li rendono una scelta popolare per la ricezione e la trasmissione affidabile del segnale.



Specifiche PCB

DIMENSIONE PCB 165 x 50 mm = 1 PZ
TIPO SCHEDA PCB a doppia faccia
Numero di strati 2 strati
Componenti a montaggio superficiale
Componenti a foro passante NO
ACCUMULO DI STRATI rame ------- 35um (1 oz) + strato superiore della piastra
TLF-35 1,524 mm
rame ------- 35um (1oz) + piastra BOT Layer
TECNOLOGIA
Traccia minima e spazio: 14 milioni / 14 milioni
Fori minimi / massimi: 0,4 mm/2,5 mm
Numero di diversi fori: 0
Numero di fori: 0
Numero di slot fresati: 0
Numero di ritagli interni: 0
Controllo dell'impedenza: NO
Numero di dito d'oro: 0
MATERIALE SCHEDA
Vetro epossidico: TLF-35 1,524 mm
Lamina finale esterna: 1,5 once
Lamina finale interna: N / A
Altezza finale del PCB: 1,6mm±10%
PLACCATURA E RIVESTIMENTO
Finitura superficiale Oro da immersione
Maschera di saldatura Applica a: NO
Colore maschera di saldatura: N / A
Tipo di maschera per saldatura: N / A
CONTORNO/TAGLIO Instradamento
MARCATURA
Lato della legenda del componente N / A
Colore della legenda dei componenti bianco
Nome o logo del produttore: Contrassegnato sul tabellone in un'AREA LIBERA conduttore e leged
ATTRAVERSO N / A
GRADO DI INFIAMMABILITA' Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno: 0,0059"
Placcatura della scheda: 0,0029"
Tolleranza di foratura: 0,002"
TEST Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo, globalmente.
