Oro di immersione DK3.5 del bordo 10mil 0.254mm del PWB di RO3035 Rogers per l'antenna della toppa

MOQ:	1pcs
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-041.V1.0

Materiale di base:

RO3035

Conta dei strati:

2 strati

Spessore del PCB:

0,3 mm

Dimensioni del circuito stampato:

55 x 57 mm = 1 pezzo

Peso di rame:

0,5 once

Finitura superficiale:

oro di immersione

Evidenziare:

Bordo del PWB di RO3035 Rogers

bordo del PWB di 10mil Rogers

bordo del PWB di 0.254mm Rogers

Descrizione del prodotto

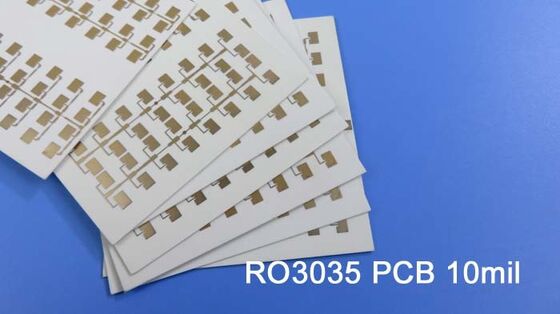

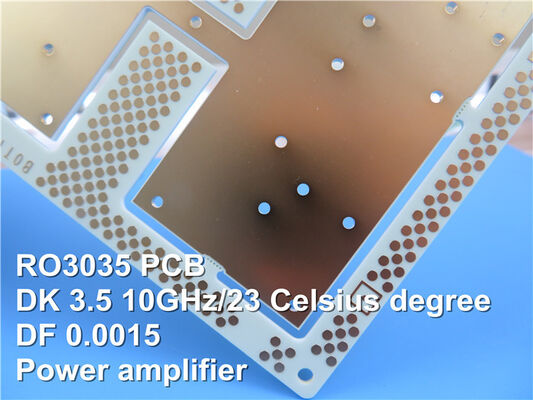

Rogers PCB realizzato su RO3035 10mil 0.254mm DK3.5 con immersione oro per patch antenna per le comunicazioni wireless

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

I materiali di circuito ad alta frequenza Rogers RO3035 sono compositi in PTFE riempiti di ceramica destinati all'uso in applicazioni commerciali a microonde e RF.È stato progettato per offrire una eccezionale stabilità elettrica e meccanica a prezzi competitiviLe proprietà meccaniche sono coerenti, il che consente al progettista di sviluppare disegni di schede a più strati senza problemi di curvatura o affidabilità.I materiali RO3035 presentano un coefficiente di espansione termica (CTE) sugli assi X e Y di 17 ppm/°CQuesto coefficiente di espansione è pari a quello del rame, il che consente al materiale di mostrare un'eccellente stabilità dimensionale, con un tipico restringimento di incisione, dopo incisione e cottura, inferiore a 0.5 mil per polliceIl CTE dell'asse Z è di 24 ppm/°C, il che garantisce un'eccezionale affidabilità dei fori, anche in ambienti difficili.

Applicazioni tipiche:

1) Radar per autoveicoli

2) Datalink su sistemi via cavo

3) Antenne satellitari di posizionamento globale

4) Amplificatori di potenza e antenne

Specificativi dei PCB

DIMENSIONE del PCB	55 x 57 mm = 1 PCS
Tipo di bordo	PCB a doppio lato
Numero di strati	2 strati
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- Sì.
STACKUP di strato	rame ------- 18um ((0,5 oz) + strato TOP di piastra
	RO3035 0,254 mm
	rame ------- 18um ((0,5 oz) + piastra BOT
Tecnologia
Traccia minima e spazio:	4 mil / 4 mil
Fori minimi / massimi:	0.4 mm / 5.5 mm
Numero di fori:	5
Numero di fori:	79
Numero di slot fresati:	0
Numero di tagli interni:	0
Controllo di impedenza:	- No, no.
Numero del dito d'oro:	0
Materiale per la tavola
Epoxi vetro:	RO3035 0,254 mm
Fogli finiti esterni:	1 oz
Fogli interni finali:	N/A
Altezza finale del PCB:	0.3 mm ± 0.1
CLAVING E COATING
Finitura superficiale	Oro per immersione
Maschera di saldatura Applicabile a:	N/A
Maschera di saldatura colore:	N/A
Tipo di maschera di saldatura:	N/A
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	N/A
Colore della leggenda del componente	N/A
Nome o logo del fabbricante:	N/A
VIA	Conforto per il rivestimento di un foro (PTH), dimensione minima 0,4 mm.
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059"
Dispositivi per il rivestimento del cartone:	0.0029"
Tolleranza di trivellazione:	0.002"
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.

Oro di immersione DK3.5 del bordo 10mil 0.254mm del PWB di RO3035 Rogers per l'antenna della toppa 0

Scheda di dati di Rogers 3035 (RO3035)

RO3035 Valore tipico
Immobili	RO3035	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,ε Processo	3.50±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.6	Z		da 8 GHz a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ	0.0015	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	- 45 anni.	Z	ppm/°C	10 GHz -50°Cfino a 150°C	IPC-TM-650 2.5.5.5
Stabilità dimensionale	0.11 0.11	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Resistenza al volume	107		MΩ.cm	COND A	IPC 2.5.17.1
Resistenza superficiale	107		MΩ	COND A	IPC 2.5.17.1
Modulo di trazione	1025 1006	X Y	MPa	23°C	ASTM D 638
Assorbimento di umidità	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Calore specifico			j/g/k		Calcolato
Conduttività termica	0.5		W/M/K	50°C	ASTM D 5470
Coefficiente di espansione termica (-55 a 288°C)	17 17 24	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.4.1
Td	500		°CTGA		ASTM D 3850
Densità	2.1		gm/cm³	23°C	ASTM D 792
Forza della buccia di rame	10.2		- Si', si'.	1 oz, EDC dopo saldatura galleggiante	IPC-TM 2.4.8
Infiammabilità	V-0.				UL 94
Processo senza piombo compatibile	- Sì, sì.

Tag:

RO4003C LoPro Rogers PCB Board,

8mil Rogers PCB Board,

0.5oz Rogers PCB Board
