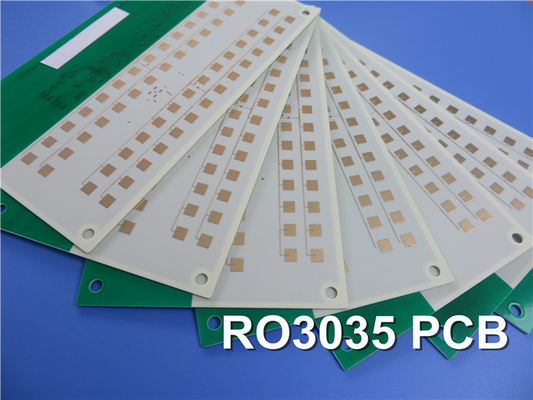

Bordo del PWB di Rogers 3035 60mil 1.524mm rf per i lettori del contatore a distanza
  • Nome
  • Nome

Bordo del PWB di Rogers 3035 60mil 1.524mm rf per i lettori del contatore a distanza

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-044.V1.0
Materiale di base:
RO3035
Conteggio di strato:
2 strati
Spessore del PWB:
1.6mm
Dimensione del PWB:
100 x 100mm=6PCS
Peso di rame:
0.5oz
Finitura superficia:
Oro di immersione
Evidenziare:

bordo del PWB di 60mil rf

,

bordo del PWB di 1.524mm rf

Descrizione del prodotto



PCB Rogers realizzato su RO3035 60mil 1.524mm DK3.5 con oro a immersione per lettori di contatori remoti

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



I materiali per circuiti ad alta frequenza Rogers RO3035 sono compositi in PTFE riempiti di ceramica destinati all'uso in applicazioni commerciali a microonde e RF.È stato progettato per offrire un'eccezionale stabilità elettrica e meccanica a prezzi competitivi.Le proprietà meccaniche sono coerenti.Ciò consente al progettista di sviluppare progetti di schede multistrato senza incontrare deformazioni o problemi di affidabilità.I materiali RO3035 presentano un coefficiente di espansione termica (CTE) negli assi X e Y di 17 ppm/℃.Questo coefficiente di dilatazione è abbinato a quello del rame, che consente al materiale di esibire un'eccellente stabilità dimensionale, con un tipico ritiro per incisione, dopo incisione e cottura, inferiore a 0,5 mil per pollice.Il CTE dell'asse Z è di 24 ppm/℃, che fornisce un'eccezionale affidabilità del foro passante placcato, anche in ambienti difficili.



Applicazioni tipiche:

1) Sistemi di telecomunicazioni cellulari

2) Satelliti a trasmissione diretta

3) Antenna patch per comunicazioni wireless

4) Backplane di alimentazione



Specifiche PCB

DIMENSIONE PCB 100 x 100 mm = 6 pezzi
TIPO SCHEDA PCB a doppia faccia
Numero di strati 2 strati
Componenti a montaggio superficiale SÌ
Componenti a foro passante SÌ
ACCUMULO DI STRATI rame ------- 18um (0,5 once) + strato superiore della piastra
RO3035 1,524 mm
rame ------- 18um (0,5 once) + piastra BOT Layer
TECNOLOGIA
Traccia minima e spazio: 14 milioni / 14 milioni
Fori minimi / massimi: 0,4 mm / 4,0 mm
Numero di diversi fori: 1
Numero di fori: 1
Numero di slot fresati: 0
Numero di ritagli interni: 0
Controllo dell'impedenza: NO
Numero di dito d'oro: 0
MATERIALE SCHEDA
Vetro epossidico: RO3035 1,524 mm
Lamina finale esterna: 1 oncia
Lamina finale interna: N / A
Altezza finale del PCB: 1,6 mm±0,16 mm
PLACCATURA E RIVESTIMENTO
Finitura superficiale Immersione Oro
Maschera di saldatura Applica a: N / A
Colore maschera di saldatura: N / A
Tipo di maschera per saldatura: N / A
CONTORNO/TAGLIO Instradamento
MARCATURA
Lato della legenda del componente N / A
Colore della legenda dei componenti N / A
Nome o logo del produttore: N / A
ATTRAVERSO Foro passante placcato (PTH), dimensione minima 0,4 mm.
GRADO DI INFIAMMABILITA' Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno: 0,0059"
Placcatura della scheda: 0,0029"
Tolleranza di foratura: 0,002"
TEST Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo, globalmente.



Bordo del PWB di Rogers 3035 60mil 1.524mm rf per i lettori del contatore a distanza 0



Scheda tecnica di Rogers 3035(RO3035)

RO3035 Valore tipico
Proprietà RO3035 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcess 3,50±0,05 z   10 GHz/23℃ IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica,εDesign 3.6 z   Da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0,0015 z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -45 z ppm/℃ 10GHz-50℃a 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0.11
0.11		 X
Y		 mm/m CONDI A IPC-TM-650 2.2.4
Resistività di volume 107   MΩ.cm CONDI A CPI 2.5.17.1
Resistività superficiale 107   MΩ CONDI A CPI 2.5.17.1
Modulo di tensione 1025
1006		 X
Y		 MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0.04   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico     j/g/k   Calcolato
Conduttività termica 0,5   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(da -55 a 288℃)		 17
17
24		 X
Y
z		 ppm/℃ 23℃/50% UR IPC-TM-650 2.4.4.1
Td 500   ℃TGA   ASTM D 3850
Densità 2.1   g/cm3 23℃ ASTMD 792
Forza della buccia di rame 10.2   lb/pollice. 1oz, EDC dopo saldatura galleggiante IPCTM 2.4.8
Infiammabilità V-0       UL94
Processo senza piombo compatibile SÌ
