Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | RT/Duroid 6002 | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 3,1 mm | Dimensione del PWB: | 95 x 79 mm=1PCS |
| Maschera della lega per saldatura: | Verde | Silkscreen: | Bianco |
| Peso di rame: | 0.5oz | Finitura superficia: | Oro di immersione |
| Evidenziare: | Bordo del PWB di RT Duroid 6002 Rogers,Bordo del PWB di DK2.94 Rogers,Il doppio di RT Duroid 6002 ha parteggiato PWB |
||

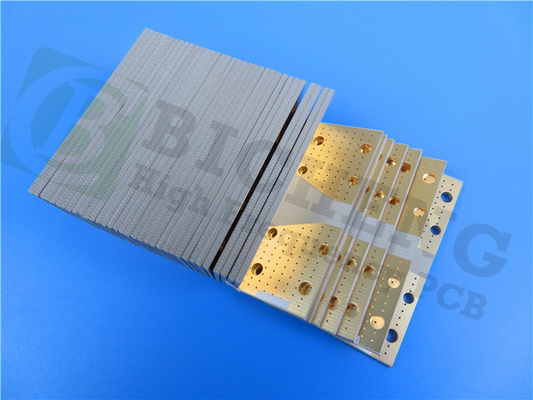

PWB di HF di Rogers sviluppato su RT/Duroid 6002 120mil 3.048mm DK2.94 con l'oro di immersione per le superfici posteriori di potere
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Il materiale di microonda di Rogers RT/duroid 6002 era il primo laminato costante dielettrico con poche perdite e basso per offrire le proprietà elettriche e meccaniche superiori essenziali nella progettazione delle strutture complesse di microonda che sono meccanicamente affidabili ed elettricamente stabile.
Il coefficiente termico della costante dielettrica è estremamente - basso da -55℃ a +150℃ che fornisce ai progettisti dei filtri, degli oscillatori e delle linee di ritardo la stabilità elettrica stata necessaria nelle odierne applicazioni esigenti.
Un coefficiente basso di asse di Z di espansione termica (CTE) assicura l'affidabilità eccellente dei fori metallizzati. I materiali di RT/duroid 6002 sono stati con successo la temperatura ciclata (- 55℃ a 125℃) per oltre 5000 cicli senza un singolo via guasto.
La stabilità dimensionale eccellente (0,2 - 0,5 mil/pollice) è raggiunta abbinando il coefficiente di Y e di X di espansione per ramare. Ciò elimina spesso doppia incisione per raggiungere le tolleranze posizionali strette.
Il modulo di tensione basso (X, Y) notevolmente riduce lo sforzo applicato per saldare i giunti e che permette che l'espansione del laminato sia costretta da una quantità minima di metallo basso di CTE (6 ppm/℃) avanza l'affidabilità aumentante del supporto della superficie.
Le applicazioni adatte specialmente alle proprietà uniche del materiale di RT/duroid 6002 comprendono le strutture piane e non planari tali antenne, circuiti complessi di mutli-strato con i collegamenti dello strato intermedio e circuiti di a microonde per le progettazioni aerospaziali negli ambienti ostili.
Applicazioni tipiche:
1. Fascio che forma le reti
2. Evitare di collisione di linea aerea commerciale
3. Circuiti a più strati complessi di alta affidabilità
4. Superfici posteriori di potere
Specifiche del PWB
| DIMENSIONE DEL PWB | 95 x 79 mm=1PCS |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 18um (0,5 once) +plate |
| RT/duroid 6002 3.048mm | |
| rame ------- strato di 18um (0,5 once) +plate BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 6 mil/7 |
| Fori minimi/massimi: | 0,4 millimetri/5,6 millimetri |
| Numero dei fori differenti: | 3 |
| Numero dei luoghi di perforazione: | 325 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 1 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | RT/duroid 6002 3.048mm |
| Esterno finale della stagnola: | 1 oncia |
| Stagnola finale interna: | 1 oncia |
| Altezza finale del PWB: | 3,1 millimetri ±0.3 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione (37,1%) 0.05µm più del nichel di 3µm |
| Saldi la maschera per applicarsi a: | ALTO e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: | Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | ALTO e basso. |
| Colore della leggenda componente | Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA | Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Scheda di dati di Rogers 6002 (RT/duroid 6002)
| Valore tipico di RT/duroid 6002 | |||||
| Proprietà | RT/duroid 6002 | Direzione | Unità | Circostanza | Metodo di prova |
| Costante dielettrica, εProcess | 2.94±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Costante dielettrica, εDesign | 2,94 | 8GHz a 40 gigahertz | Metodo di lunghezza di fase differenziale | ||
| Fattore di dissipazione, tanδ | 0,0012 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +12 | Z | ppm/℃ | 10 gigahertz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 106 | Z | Mohm.cm | ASTM D 257 | |
| Resistività di superficie | 107 | Z | Mohm | ASTM D 257 | |
| Modulo di tensione | 828(120) | X, Y | MPa (kpsi) | ℃ 23 | ASTM D 638 |
| Ultimo sforzo | 6,9 (1,0) | X, Y | MPa (kpsi) | ||
| Ultimo sforzo | 7,3 | X, Y | % | ||
| Modulo compressivo | 2482(360) | Z | MPa (kpsi) | ASTM D 638 | |
| Assorbimento dell'umidità | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Conducibilità termica | 0,6 | W/m/k | ℃ 80 | ASTM C518 | |
| Coefficiente di espansione termica (-℃ 55 - 288) |
16 16 24 |
X Y Z |
ppm/℃ | 23 RH di℃/50% | IPC-TM-650 2.4.41 |
| Il TD | 500 | ℃ TGA | ASTM D 3850 | ||
| Densità | 2,1 | gm/cm3 | ASTM D 792 | ||
| Calore specifico | 0,93 (0,22) | j/g/k (BTU/ib/OF) |
Calcolato | ||
| Buccia di rame | 8,9 (1,6) | Ibs/in. (N/mm) | IPC-TM-650 2.4.8 | ||
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | Sì | ||||
