Composti ceramici del bordo PTFE del PWB di microonda Rogers RT/Duroid 6010LM Rogers

Name: Composti ceramici del bordo PTFE del PWB di microonda Rogers RT/Duroid 6010LM Rogers
Brand: Bicheng
SKU: BIC-061.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.6 (102 reviews)

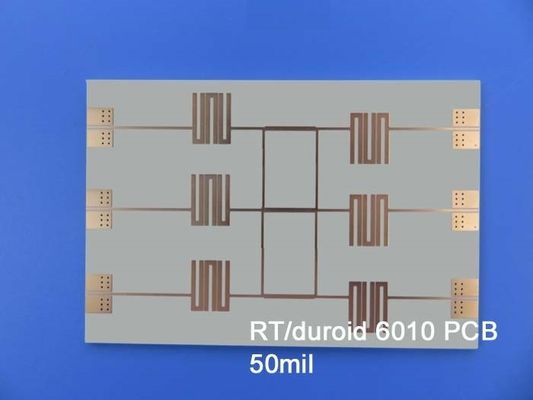

Microwave Rogers RT / Duroid 6010LM Rogers PCB Board ceramic PTFE composites

Grande immagine : Composti ceramici del bordo PTFE del PWB di microonda Rogers RT/Duroid 6010LM Rogers

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949
Numero di modello:	BIC-061.V1.0

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	USD9.99-99.99
Imballaggi particolari:	Vuoto bags+Cartons
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Materiale di base:	RT/duroid 6010LM	Conteggio di strato:	1 strato, 2 strati
Spessore del PWB:	10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)	Dimensione del PWB:	≤400 mm x 500 mm
Maschera della lega per saldatura:	Verde, nero, blu, giallo, rosso ecc.	Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:	Rame nudo, HASL, ENIG, latta di immersione, OSP.
Evidenziare:	Bordo del PWB di Rogers di microonda , Bordo del PWB di RT Duroid 6010LM Rogers , Bordo del PWB di microonda di RT Duroid 6010LM

PWB di Rogers High Frequency sviluppato su RT/Duroid 6010 con l'oro di immersione per i sistemi di radar di avvistamento al suolo

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

I laminati di microonda di Rogers RT/duroid 6010LM sono composti ceramici-PTFE che sono progettati per le applicazioni di a microonde ed elettroniche dei circuiti che richiedono un'alta costante dielettrica. È disponibile con un valore costante dielettrico di 10,2.

Composti ceramici del bordo PTFE del PWB di microonda Rogers RT/Duroid 6010LM Rogers 0

La microonda di RT/duroid 6010LM lamina la facilità della caratteristica di montaggio e della stabilità in uso. Risultati di questa proprietà nella possibilità di fabbricazione in serie e di riduzione del costo delle merci. Ha strettamente il controllo di spessore e di costante dielettrica, l'assorbimento della bassa umidità e buona stabilità meccanica termica.

Composti ceramici del bordo PTFE del PWB di microonda Rogers RT/Duroid 6010LM Rogers 1

Valore tipico di RT/duroid 6010
Proprietà	RT/duroid 6010	Direzione	Unità	Circostanza	Metodo di prova
Costante dielettrica, εProcess	10.2±0.25	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 ha premuto lo stripline
Costante dielettrica, εDesign	10,7	Z		8GHz a 40 gigahertz	Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ	0,0023	Z		10 GHz/A	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	-425	Z	ppm/℃	-50℃-170℃	IPC-TM-650 2.5.5.5
Resistività di volume	5 x 105		Mohm.cm		IPC 2.5.17.1
Resistività di superficie	5 x 106		Mohm		IPC 2.5.17.1
Proprietà di tensione					ASTM D638 (tasso di tensione 0.1/min.)
Modulo di Young	931(135) 559(81)	DI X-Y	MPa (kpsi)
Ultimo sforzo	17 (2,4) 13 (1,9)	DI X-Y	MPa (kpsi)
Ultimo sforzo	9 - 15 7 - 14	DI X-Y	%
Proprietà compressive					ASTM D695 (tasso di tensione 0.05/min.)
Modulo di Young	2144 (311)	Z	MPa (kpsi)
Ultimo sforzo	47 (6,9)	Z	MPa (kpsi)
Ultimo sforzo	25	Z	%
Modulo flessionale	4364 (633) 3751 (544)	X	MPa (kpsi)		ASTM D790
Ultimo sforzo	36 (5,2) 32 (4,4)	DI X-Y	MPa (kpsi)		ASTM D790
Deformazione sotto carico	0,26 1,3	Z Z	%	24hr/50℃/7MPa 24hr/150℃/7MPa	ASTM D261
Assorbimento dell'umidità	0,01		%	D48/50℃ 0,050" (1.27mm) densamente	IPC-TM-650 2.6.2.1
Conducibilità termica	0,86		W/m/k	80℃	ASTM C518
Coefficiente di espansione termica	24 24 47	X Y Z	ppm/℃	RH di 23℃/50%	IPC-TM-650 2.4.41
Il TD	500		℃ TGA		ASTM D3850
Densità	3,1		g/cm3		ASTM D792
Calore specifico	1,00 (0,239)		j/g/k (BTU/ib/OF)		Calcolato
Buccia di rame	12,3 (2,1)		pli (N/mm)	dopo il galleggiante della lega per saldatura	IPC-TM-650 2.4.8
Infiammabilità	V-0				UL 94
Processo senza piombo compatibile	Sì

Applicazioni tipiche:

(1) sistemi di prevenzione delle collisioni degli aerei

(2) sistemi di radar di avvistamento al suolo

(3) antenne della toppa

(4) sistemi ecc di telecomunicazioni via satellite

Composti ceramici del bordo PTFE del PWB di microonda Rogers RT/Duroid 6010LM Rogers 2
