Rogers RO4350B High Frequency Printed Circuit Board con spessore di 10 mil, 20 mil, 30 mil e 60 mil Rivestimento con oro immersivo
(PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Ciao a tutti.
Oggi, introdurremo PCB ad alta frequenza costruiti su laminati RO4350B.
RO4350B è un laminato ceramico di resina di idrocarburi rinforzato con tessuto di vetro della Rogers Corporation,che ha proprietà elettriche molto simili a quelle del PTFE/materiale di tessuto in vetro e la sua trasformabilità è simile a quella della resina epossidica/materiale di tessuto in vetro.
Il motivo per cui si utilizzano i laminati RO4350B
1. prestazioni superiori ad alta frequenza
I materiali RO4350B sono laminati di ceramica riempiti di idrocarburi, non di PTFE, progettati per offrire prestazioni superiori ad alta frequenza.
2Basse perdite dielettriche
La bassa perdita si traduce in eccellenti prestazioni elettriche e consente applicazioni con alte frequenze di funzionamento.
3Proprietà elettriche stabili rispetto alla frequenza
Il materiale RO4350B possiede le proprietà di circuiti a microonde RF, reti di abbinamento e linee di trasmissione a impedenza controllata.
4. Basso coefficiente termico della costante dielettrica
Ciò consente all'RO4350B di mostrare un'eccellente stabilità dimensionale, una proprietà necessaria per le costruzioni di PCB a più strati dielettrici misti e affidabili rivestiti di fori.
5. Costo
I laminati RO4350B possono essere fabbricati utilizzando processi FR-4 standard, non richiedono processi di preparazione specializzati,possono essere trattati con sistemi automatizzati di movimentazione e attrezzature di lavaggio utilizzate per la preparazione della superficie di rameQueste proprietà permettono di utilizzarlo nella produzione in serie e ottenere un prezzo competitivo.
Capacità di PCB
RO4350B offre schede a doppio lato con uno spessore compreso tra 10 e 60 millimetri.Queste schede sono adatte per applicazioni tipiche e non convenzionali nei settori delle microonde e delle radiofrequenze, comprese le antenne della stazione base, gli amplificatori di potenza, gli attenuatori, i sensori, il radar e i sistemi RFID.
| Materiale per PCB: | Laminati ceramici di idrocarburi rinforzati di vetro |
| Codice: | Rogers RO4350B |
| Costante dielettrica: | 30,48 ± 0,05 (processo) |
| 3.65 (progettazione) |
| Numero di strati: | 1 strato, 2 strati, più strati, tipo ibrido (misto) |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: | 10 millimetri (0,254 mm), 20 millimetri (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento, OSP, ecc. |
Il PCB multilivello è creato utilizzando RO4350B come materiale di base, con opzioni come una scheda a 4 strati su un nucleo di 6,6 millimetri, un nucleo di 20 millimetri o 2 nuclei di 10 millimetri.Questo approccio si differenzia dai PCB multistrato realizzati con FR-4Lo spessore fisso del nucleo è cruciale per la lunghezza elettrica delle linee RF sulla scheda di circuito.
Per bilanciare il costo-efficacia con il mantenimento dell'integrità del segnale in ambienti ad alta frequenza,un PCB ibrido è creato incorporando sia il materiale in fibra di vetro FR-4 che RO4350B nella scheda di circuiti multilivelloIl materiale ad alta frequenza è utilizzato nel livello di segnale, mentre il materiale in fibra di vetro FR-4 è integrato negli altri strati.

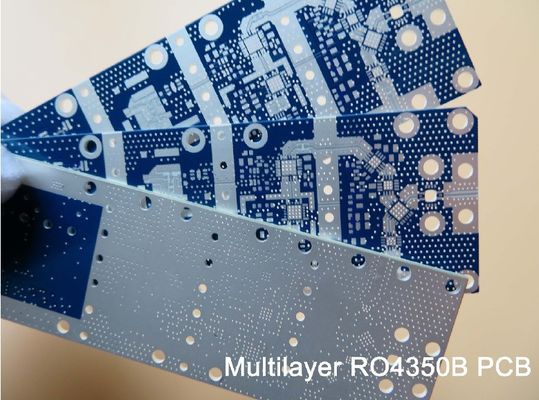

RO4350B PCB
Il colore di base del PCB RO4350B è bianco.
Siamo specializzati nel fornire prototipo, piccoli lotti e servizio di produzione di massa.
