PWB ad alta frequenza di PTFE con 0.5mm spessi con l'oro di immersione

MOQ:	1pcs
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-088.V1.0

Materiale di base:

Conteggio di strato:

Tipo a 2 strati, multistrato, ibrido

Spessore del PWB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc.

Dimensione del PWB:

≤400mm X 500mm

Maschera della lega per saldatura:

Verde, nero, nessun colore ecc.

Silkscreen:

Bianco, nero, NESSUNA serigrafia ecc

Peso di rame:

0,5 once, 1 once, 2 once

Finitura superficia:

Rame nudo, HASL, ENIG ecc.

Evidenziare:

PWB ad alta frequenza del teflon di PTFE

PWB ad alta frequenza spesso di 0.5mm

PWB ad alta frequenza dell'oro di immersione

Descrizione del prodotto

PWB ad alta frequenza sviluppato su PTFE (teflon) con 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm spessi con l'oro di immersione, argento, latta e OSP

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao tutti,

Oggi parliamo del circuito ad alta frequenza di F4B (PTFE).

F4B è una serie di PTFE ha basato i materiali ad alta frequenza che è marca di Cina. Presenta i vantaggi sul prezzo e sulla qualità nell'applicazione di navigazione, radar, telecomunicazione via satellite, 4G comunicazioni, comunicazioni 5G e simili.

Il disponibili costanti dielettrici comuni sono 2,2, 2,55 e 2,65, l'altro valore delle costanti dielettriche sono 2,17, 2,45, 2,75 e 3,0 ecc; Il peso di rame disponibile è 0.5oz, 1oz e 2oz e 3oz; lo spessore delle gamme del bordo da 0.17mm a 5.0mm.

Capacità del PWB
Materiale del PWB:	PTFE
Designatore:	Serie di F4B
Costante dielettrica:	2,2, 2,55 e 2,65
	2,17, 2,45, 2,75 e 3,0
Conteggio di strato:	2 strati, tipo a più strati e ibrido
Peso di rame:	0.5oz, 1oz, 2oz
Spessore del PWB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Spessore del PWB:	1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc.
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Verdi, neri, nessun colore ecc…
Finitura superficia:	Rame nudo, HASL, ENIG ecc.

Possiamo fornirgli il singolo bordo parteggiato, il doppio bordo parteggiato, il bordo a più strati ed il circuito ibrido con FR-4.

Il colore comune della maschera della lega per saldatura è verde, nero e nessun colore usato.

La finitura superficia ha usato solitamente è rame nudo (nessun rivestimento), HASL ed oro di immersione.

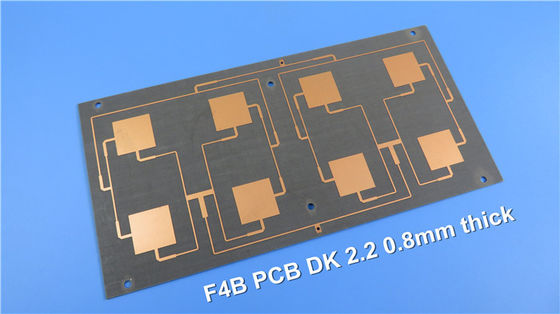

PWB ad alta frequenza di PTFE con 0.5mm spessi con l'oro di immersione 0

Il colore di base del PWB di F4B è marrone.

Proprietà elettriche di F4B PTFE

Nome	Condizione di prova			Unità	Valore
Densità	Stato normale			g/ cm³	2.1~2.35
Assorbimento dell'umidità	Immersione nell'acqua distillata di 20±2℃ per 24 ore			%	≤0.02
Temperatura di funzionamento	Camera massima minima di temperatura			℃	-50℃~+260℃
Conducibilità termica				W/m/k	0,8
CTE (tipico)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)
					34 (y)
					252 (z)
CTE (tipico)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)
					21 (y)
					173 (z)
CTE (tipico)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)
					15 (y)
					95 (z)
Fattore di restringimento	2 ore in acqua bollente			%	0,0002
Resistività di superficie	500V CC		Stato normale	M. ·Ω	≥1×104
			Umidità e temperatura costanti		≥1×103
Resistività di volume	Stato normale			MΩ.cm	≥1×106
	Umidità e temperatura costanti				≥1×105
Pin Resistance	CC 500V	Stato normale		MΩ	≥1×105
		Umidità e temperatura costanti			≥1×103
Resistenza dielettrica di superficie	Stato normale			d=1mm (Kv/mm)	≥1.2
	Umidità e temperatura costanti				≥1.1
Costante dielettrica	10GHZ			εr	2,20, 2,55, 2,65, 3,0, 3,5 (±2%)
Fattore di dissipazione	10GHZ			tgδ	2,2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Oltre al PWB di F4B, inoltre forniamo i circuiti ad alta frequenza basati sul materiale di Rogers, sul materiale taconic e su Arlon ecc. per esempio la lista qui sotto:

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc.

Arlon AD450, AD600 ecc.

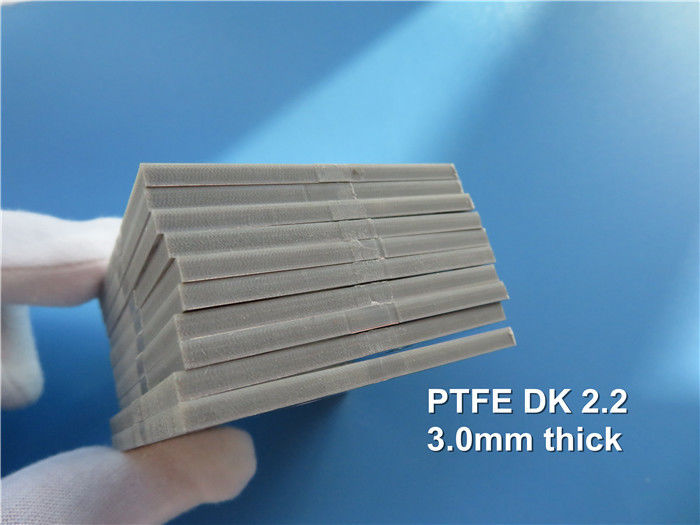

PWB ad alta frequenza di PTFE con 0.5mm spessi con l'oro di immersione 1

Siete benvenuto contattarci per la vostra indagine. Grazie per la vostra lettura.
