Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Polyimide e vetroresina a resina epossidica | Conteggio di strato: | 4 strati, a più strati |
|---|---|---|---|
| Spessore del PWB: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm | Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | ENIG, latta di immersione, OSP, ecc… | ||
| Evidenziare: | PWB rigido della flessione di 2.0mm,PWB rigido della flessione di 6 strati,2.0mm un PWB di 6 strati |
||
Fletta/PWB rigido sviluppato sul Polyimide e su FR-4 con l'argento dell'oro di immersione o di immersione o la latta di immersione per le videocamere
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno.
Oggi, stiamo parlando del PWB della rigido-flessione.
Un PWB della rigido-flessione è una combinazione di bordi rigidi ed i circuiti flessibili, creare posteriore flessibile collega fra i bordi rigidi a cui sono laminati per mezzo di pieghe schiave. Quale il seguente diagramma è il disegno della rigido-flessione.
Entrambe l'estremità è bordo rigido, circuito flessibile è nel mezzo.
Il circuito flessibile è fabbricato esclusivamente ed è legato ai bordi rigidi, o simmetricamente, cioè, in mezzo ai bordi rigidi, o assimetricamente, cioè, al lato esterno dei bordi rigidi da collegare.
I fori metallizzati sono forniti nelle sezioni rigide del PWB della rigido-flessione per stabilire il collegamento elettrico fra il circuito flessibile ed i circuiti elettronici dei bordi rigidi. I processi sono simili a quelli usati quando fabbrica i bordi a più strati rigidi.
Dopo venendo su, diamo un'occhiata a due campioni del PWB.

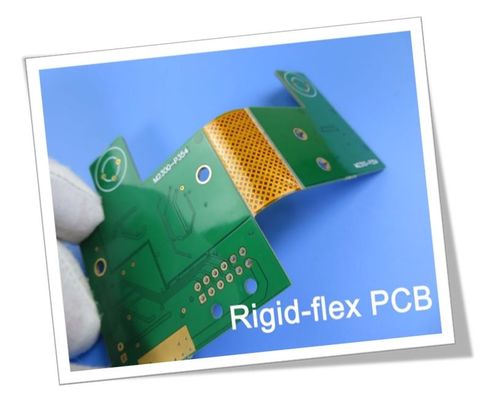

Quello primo è un bordo flessione-rigido di 4 strati. Il circuito flessibile è nel mezzo ed i due lati sono piatto rigido e struttura simmetrica. La maschera della lega per saldatura è verde e la superficie è trattata con oro.
Il secondo campione è un bordo flessione-rigido di 6 strati. Il primo strato ed il secondo strato sono il bordo flessibile, situato alla cima del bordo flessione-rigido. Il bordo flessibile ed il bordo rigido sono da ora al 1080 prepeg collegato ed il terzo strato - il sesto strato è il bordo rigido. Che cosa abbiamo usato è FR-4 da ITEQ Company: IT-180A. Lo strato interno è 0.5OZ, lo strato esterno è 1OZ, l'intero spessore finito del piatto è 1.5mm e la finitura superficia è oro di immersione.
| Capacità del PWB (PWB della Rigido-flessione) | |
| Materiale del PWB: | Polyimide e vetroresina a resina epossidica |
| Designazione: | PI+FR4 |
| Conteggio di strato: | 4 strati, a più strati |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| 1.8mm, 2.0mm | |
| Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: | ENIG, latta di immersione, OSP, ecc… |
Le materie prime principali sono polyimide e FR-4, le gamme di rame 0.5oz di spessore a 2oz, spessore del PWB è fino a 2.0mm e dimensione massima all'interno di 400X 500mm.
il PWB Flessione-rigido contiene sia l'area flessibile che l'area rigida, che è di grande aiuto per risparmiare lo spazio interno del prodotto, per ridurre il volume del prodotto finito e per migliorare la prestazione del prodotto.
Appendice: La nostra capacità 2021 di FPC
| No. | Specifiche | Capacità |
| 1 | Tipo del bordo | A un solo strato, strato di Doulbe, a più strati, Rigido-flessione |
| 2 | Materiale di base | PI, ANIMALE DOMESTICO |
| 3 | Peso di rame | 0.5oz, 1oz, 2oz |
| 4 | Dimensione massima del LED | 250 x 5000mm |
| 5 | Dimensione massima generale | 250 x 2000mm |
| 6 | Spessore del bordo | 0.03mm-3.0mm |
| 7 | Tolleranza di spessore | ±0.03mm |
| 8 | Luogo di perforazione di Mininum | 0.05mm |
| 9 | Luogo di perforazione massimo | 6.5mm |
| 10 | Tolleranza del luogo di perforazione | ±0.025mm |
| 11 | Spessore della parete del foro | ≧ 8 um |
| 12 | Pista/Gap minimi del bordo a un solo strato | 0.025/0.03mm |
| 13 | Pista/Gap minimi di doppio strato e del bordo a più strati | 0.03/0.040mm |
| 14 | Incidere della tolleranza | ±0.02mm |
| 15 | Larghezza minima della leggenda di seta | ≧ 0.125mm |
| 16 | Heigh minimo della leggenda di seta | ≧0.75mm |
| 17 | Distanza fra la leggenda da riempire | ≧0.15mm |
| 18 | Distanza dalla maschera d'apertura della lega per saldatura del trapano Coverlay da seguire | ≧0.03mm |
| 19 | Distanza dalla maschera d'apertura della lega per saldatura di perforazione del Coverlay per seguire | ≧0.03mm |
| 20 | Spessore del nichel di immersione | 100-300u» |
| 21 | Spessore dell'oro di immersione | 1-3u» |
| 22 | Thicnkess della latta di immersione | 150-400u» |
| 23 | Cuscinetto difficile elettrico minimo | 0.2mm |
| 24 | Tolleranza minima del profilo (perforazione normale della muffa d'acciaio) | ±0.1mm |
| 25 | Tolleranza minima del profilo (perforazione della muffa di acciaio di precisione) | ±0.05mm |
| 26 | Raggio di Mininum dell'angolo smussato (profilo) | 0.2mm |
| 27 | Materiale di Stiffner | Pi, FR-4, 3M Adhesive, ANIMALE DOMESTICO, lamiera di acciaio |
| 28 | RoHs | Sì |
| 29 | Colore della maschera della lega per saldatura | Giallo, bianco, nero, verde |
