Argento ricoprente ad alta frequenza di immersione del PWB 50mil di Rogers RO3010
  • Nome
  • Nome

Argento ricoprente ad alta frequenza di immersione del PWB 50mil di Rogers RO3010

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-097.V1.0
Materiale di base:
RO3010
Conteggio di strato:
2 strati, PWB a più strati e ibrido
Spessore del PWB:
5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)
Dimensione del PWB:
≤400mm X 500mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP ecc…
Evidenziare:

PWB di alta frequenza di Rogers RO3010

,

50mil che ricopre PWB ad alta frequenza

,

Bordo d'argento del PWB di Rogers di immersione

Descrizione del prodotto



PWB ad alta frequenza di Rogers RO3010 con l'argento di immersione del rivestimento 5mil, 10mil, 25mil e 50mil, oro di immersione e latta

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Ciao ognuno,

Oggi siamo parliamo di RO3010 PCBs ad alta frequenza.



I laminati ad alta frequenza del circuito RO3010 sono di composti ripieni di ceramica di PTFE destinati a utilizzare nella microonda commerciale e nelle applicazioni di rf. La sua caratteristica ovvia è che la prestazione elettrica è eccezionale e la proprietà meccanica è stabile e coerente. Ciò permette che il nostro progettista sviluppi il bordo a più strati senza incontrare i problemi dell'affidabilità o di distorsione.

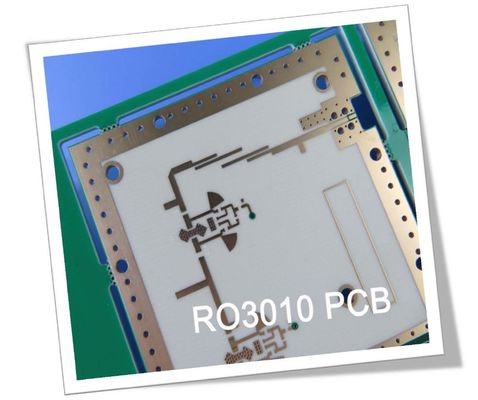

Argento ricoprente ad alta frequenza di immersione del PWB 50mil di Rogers RO3010 0



Più caratteristiche ed applicazioni sono come segue:



1. Proprietà meccaniche eccellenti contro la temperatura, è stripline affidabile e costruzioni a più strati del bordo.

2. proprietà meccaniche uniformi, è adatto ad uso con le progettazioni ibride del bordo a più strati di vetro a resina epossidica.

3. partite basse da ramare, di coefficiente di espansione dell'in-aereo tiene conto le assemblee montate di superficie più affidabili; ideale per le applicazioni sensibili al mutamento di temperatura ed alla stabilità dimensionale eccellente della mostra.



La nostra capacità del PWB (RO3010)

Capacità del PWB
Materiale del PWB: di composto ripieno di ceramica di PTFE
Designazione: RO3010
Costante dielettrica: 10. 2 ±0.3 (processo)
11,2 (progettazione)
Conteggio di strato: 2 strati, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…
　 　



RO3010 PCBs ad alta frequenza sono disponibili con doppio parteggiato, a più strati e la costruzione ibrida, 0.5oz a 2oz ha finito il rame, 0,13 millimetri alla dimensione spessa e massima di 1.3mm 400 millimetri da 500mm, alla finitura superficia con rame nudo, al livellamento dell'aria calda, all'oro ecc. di immersione.

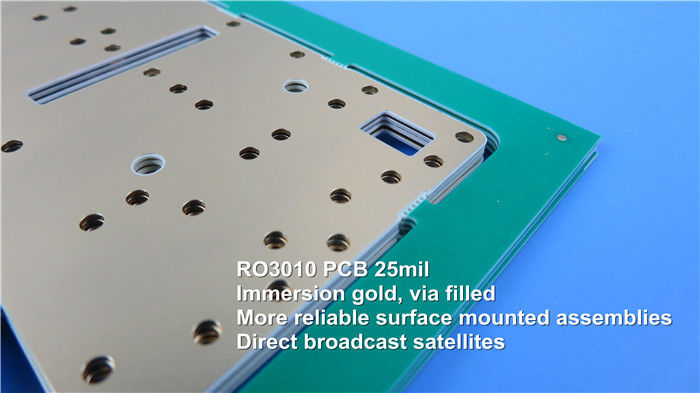

Argento ricoprente ad alta frequenza di immersione del PWB 50mil di Rogers RO3010 1



Le applicazioni tipiche sono



1. Applicazioni automobilistiche del radar

2. Antenne di GPS

3. Amplificatori di potenza ed antenne

4. Antenne della toppa per le comunicazioni senza fili

5. Satellite diretto di radiodiffusione



Argento ricoprente ad alta frequenza di immersione del PWB 50mil di Rogers RO3010 2





Il colore di base del PWB RO3010 è bianco.



Il processo di fabbricazione del PWB ad alta frequenza RO3010 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso.



Se avete tutte le domande, senta libero prego per contattarci.



Grazie per la vostra lettura.



Appendice: Scheda di dati di RO3010

Valore tipico RO3010
Proprietà RO3010 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica, εDesign 11,2 Z   8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,35
0,31		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistività di superficie 105   MΩ COND A IPC 2.5.17.1
Modulo di tensione 1902
1934		 X
Y		 MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0,8   j/g/k   Calcolato
Conducibilità termica 0,95   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(- 55 a 288℃)		 13
11
16		 X
Y
Z		 ppm/℃ RH di 23℃/50% IPC-TM-650 2.4.4.1
Il TD 500   ℃ TGA   ASTM D 3850
Densità 2,8   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 9,4   Ib/in. 1oz, EDC dopo il galleggiante della lega per saldatura IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì
