Rivestimento spesso del bordo 10mil 25mil 50mil del PWB di Rogers 3006
  • Nome
  • Nome

Rivestimento spesso del bordo 10mil 25mil 50mil del PWB di Rogers 3006

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-099.V1.0
Materiale di base:
di composto ripieno di ceramica di PTFE
Conteggio di strato:
2 strati, PWB a più strati e ibrido
Spessore del PWB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Verde, nero, blu, giallo, rosso ecc.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP ecc.
Evidenziare:

Bordo del PWB di Rogers 3006

,

bordo ricoprente spesso del PWB 50mil

,

Bordo riempito ceramico del PWB di Rogers

Descrizione del prodotto

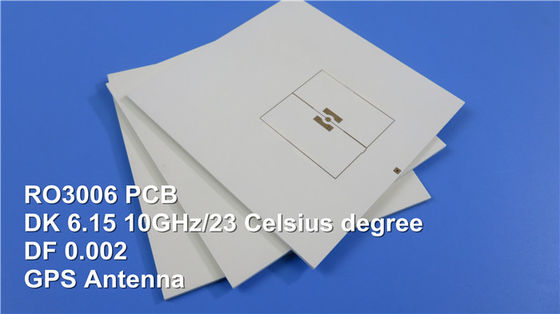

PWB ad alta frequenza di Rogers RO3006 con l'oro ricoprente spesso di immersione 10mil, 25mil e 50mil, latta di immersione ed argento, OSP

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Ciao ognuno,

Oggi siamo parliamo di RO3006 PCBs ad alta frequenza.



I laminati ad alta frequenza del circuito RO3006 sono di composti ripieni di ceramica di PTFE destinati a utilizzare nella microonda commerciale e nelle applicazioni di rf. La sua caratteristica ovvia è che la prestazione elettrica è eccezionale e la proprietà meccanica è stabile e coerente. Ciò permette che il nostro progettista sviluppi il bordo a più strati senza incontrare i problemi dell'affidabilità o di distorsione.



Rivestimento spesso del bordo 10mil 25mil 50mil del PWB di Rogers 3006 0



Più caratteristiche ed applicazioni sono come segue:



In primo luogo, proprietà meccaniche eccellenti contro la temperatura, è affidabile per lo stripline e le costruzioni a più strati del bordo.



Secondariamente, proprietà meccaniche uniformi, è adatto ad uso con le progettazioni ibride del bordo a più strati di vetro a resina epossidica.



In terzo luogo, partite basse da ramare, di coefficiente di espansione dell'in-aereo tiene conto le assemblee montate di superficie più affidabili; ideale per le applicazioni sensibili al mutamento di temperatura ed alla stabilità dimensionale eccellente della mostra.



Capacità del PWB
Materiale del PWB: di composto ripieno di ceramica di PTFE
Designazione: RO3006
Costante dielettrica: 6,15 ±0.3 (processo)
6,5 (progettazione)
Conteggio di strato: 2 strati, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 10mil (0.254mm), 25mil (0.635mm)
50mil (1.27mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…
　 　



RO3006 PCBs ad alta frequenza sono disponibili con doppio parteggiato, a più strati e la costruzione ibrida, 0.5oz a 2oz ha finito di rame, la dimensione spessa e massima 400mm di 1.3mm - di 0.3mm da 500mm, la finitura superficia con rame nudo, il livellamento dell'aria calda, l'oro ecc. di immersione.



Rivestimento spesso del bordo 10mil 25mil 50mil del PWB di Rogers 3006 1



Le applicazioni tipiche sono domande automobilistiche del radar, antenne di GPS, amplificatori di potenza ed antenne, antenne della toppa di comunicazioni senza fili, radiodiffusione diretta ecc. satellite.



Rivestimento spesso del bordo 10mil 25mil 50mil del PWB di Rogers 3006 2



Il colore di base del PWB RO3006 è bianco.



Il processo di fabbricazione del PWB ad alta frequenza RO3006 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso.



Il colore di base del PWB RO3006 è bianco.



Il processo di fabbricazione del PWB ad alta frequenza RO3006 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso.



Se avete tutte le domande, senta libero prego per contattarci.



Grazie per la vostra lettura.



Appendice: Scheda di dati RO3006

Valore tipico RO3006
Proprietà RO3006 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 6.15±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 6,5 Z   8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,002 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -262 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,27
0,15		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistività di superficie 105   MΩ COND A IPC 2.5.17.1
Modulo di tensione 1498
1293		 X
Y		 MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0,02   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0,86   j/g/k   Calcolato
Conducibilità termica 0,79   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(- 55 a 288℃)		 17
17
24		 X
Y
Z		 ppm/℃ RH di 23℃/50% IPC-TM-650 2.4.4.1
Il TD 500   ℃ TGA   ASTM D 3850
Densità 2,6   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 7,1   Ib/in. 1oz, EDC dopo il galleggiante della lega per saldatura IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì
