PWB ad alta frequenza di Rogers RO3210 con l'oro ricoprente di immersione 25mil

MOQ:	1pcs
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-102.V1.0

Materiale di base:

RO3210

Conteggio di strato:

2 strati, PWB a più strati e ibrido

Spessore del PWB:

25mil (0.635mm), 50mil (1.27mm)

Dimensione del PWB:

≤400mm X 500mm

Maschera della lega per saldatura:

Ecc. verde, nero, blu, giallo, rosso.

Peso di rame:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Finitura superficia:

Rame nudo, HASL, ENIG, OSP ecc…

Evidenziare:

PWB ad alta frequenza di Rogers RO3210

25mil che ricopre PWB ad alta frequenza

PWB ad alta frequenza dell'oro di immersione

Descrizione del prodotto

PWB ad alta frequenza di Rogers RO3210 con l'oro di immersione del rivestimento 25mil e 50mil, la latta di immersione e l'argento di immersione

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

Oggi stiamo parlando di RO3210 PCBs ad alta frequenza.

I laminati ad alta frequenza del circuito RO3210 sono di laminati ripieni di ceramica di rinforzo con vetroresina tessuta. Il materiale RO3210 è stato progettato come estensione dei materiali ad alta frequenza del circuito di serie RO3000 con una caratteristica di distinzione-- stabilità meccanica migliore.

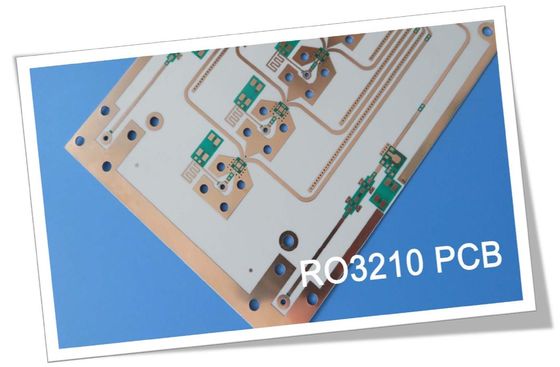

PWB ad alta frequenza di Rogers RO3210 con l'oro ricoprente di immersione 25mil 0

Le caratteristiche ed i benefici sono come segue:

1. Il rinforzo di vetro tessuto, migliora la rigidità per il trattamento più facile.

2, la prestazione elettrica e meccanica uniforme, sono ideali per la struttura ad alta frequenza a più strati complessa.

3. Partite basse di coefficiente di espansione dell'in-aereo da ramare, che è affidabile per le assemblee montate di superficie; quale è adatto ad uso con le progettazioni ibride del bordo a più strati a resina epossidica.

4. Stabilità dimensionale eccellente, risultati negli alti rendimenti di produzione.

5. La scorrevolezza di superficie, tiene conto la linea più fine tolleranza incisione.

Capacità del PWB

Materiale del PWB:	Di laminati ripieni di ceramica
Designazione:	RO3210
Costante dielettrica:	10,2 ±0.5 (processo)
Costante dielettrica:	10,8 (progettazione)
Conteggio di strato:	2 strati, PWB a più strati e ibrido
Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB:	25mil (0.635mm), 50mil (1.27mm)
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia:	Rame nudo, HASL, ENIG, OSP ecc…

Il doppio strato RO3210 che PCBs ad alta frequenza è disponibile con 0.5oz a 2oz ha finito di rame, la dimensione spessa e massima 400mm di 1.3mm e di 0.7mm da 500mm, la finitura superficia con rame nudo, il livellamento dell'aria calda, l'oro ecc. di immersione.

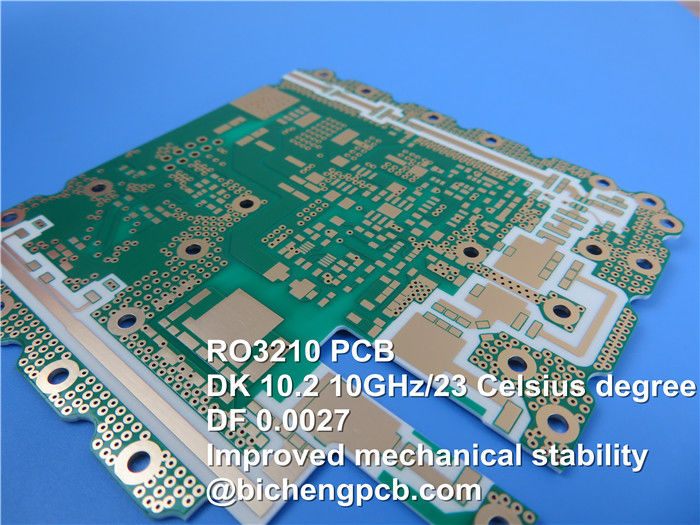

PWB ad alta frequenza di Rogers RO3210 con l'oro ricoprente di immersione 25mil 1

Le applicazioni tipiche sono:

1. Infrastruttura della stazione base

2. LMDS e wireless a banda larga

3. Superfici posteriori di potere

4. Lettori del contatore a distanza

5. Sistemi di telecomunicazioni senza fili

PWB ad alta frequenza di Rogers RO3210 con l'oro ricoprente di immersione 25mil 2

Il colore di base del PWB RO3210 è bianco.

Il processo di fabbricazione del PWB ad alta frequenza RO3210 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso.

Scheda di dati del materiale ad alta frequenza del circuito RO3210

Valore tipico RO3210
Proprietà	RO3210	Direzione	Unità	Circostanza	Metodo di prova
Costante dielettrica, processo del ε	10.2±0.5	Z		10 gigahertz 23℃	IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica, progettazione del ε	10,8	Z		8GHz a 40 gigahertz	Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ	0,0027	Z		10 gigahertz 23℃	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	-459	Z	ppm/℃	10 gigahertz 0℃to 100℃	IPC-TM-650 2.5.5.5
Stabilità dimensionale	0,8	X, Y	mm/m	COND A	ASTM D257
Resistività di volume	103		MΩ.cm	COND A	IPC 2.5.17.1
Resistività di superficie	103		MΩ	COND A	IPC 2.5.17.1
Modulo di tensione	579 517	MD CMD	kpsi	23℃	ASTM D 638
Assorbimento di acqua	<0.1	-	%	D24/23	IPC-TM-650 2.6.2.1
Calore specifico	0,79		j/g/k		Calcolato
Conducibilità termica	0,81		W/M/K	80℃	ASTM C518
Coefficiente di espansione termica (- 55 a 288℃)	13 34	X, Y Z	ppm/℃	RH di 23℃/50%	IPC-TM-650 2.4.4.1
Il TD	500		℃	TGA	ASTM D3850
Densità	3		gm/cm3
Forza di buccia di rame	11		pli	1oz, EDC dopo il galleggiante della lega per saldatura	IPC-TM 2.4.8
Infiammabilità	V-0				UL 94
Processo senza piombo compatibile	Sì
