| Materiale di base: | Polyimide | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.15mm | Dimensione del PWB: | 21,15 x 58.93mm = 1PCS |
| Coverlay: | Giallo | Silkscreen: | Bianco |
| Peso di rame: | 1oz | Finitura superficia: | Oro di immersione |

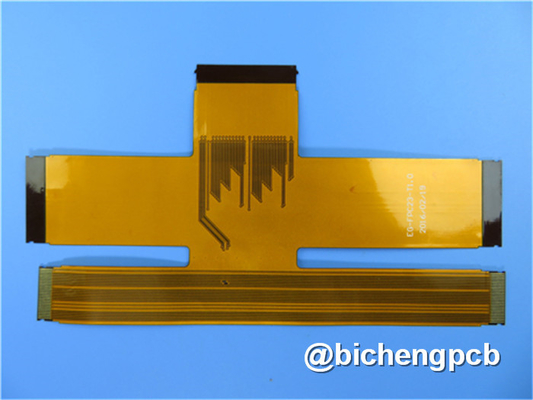

PWB flessibile di strato doppio sviluppato sul Polyimide con l'oro di immersione ed il rinforzo di pi
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile (FPC) per l'applicazione dell'antenna dei Wi Fi. È densamente un bordo della flessione di 2 strati a 0.15mm. Contiene coverlay giallo (maschera della lega per saldatura) e senza silkscreen sull'intero bordo e l'oro di immersione si applica sui cuscinetti. Polyimide come il rinforzo si applica sul divisorio del connettore. Il laminato basso proviene da Shengyi e sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 200 pezzi sono imballati per la spedizione.
Parametro e scheda di dati
| Numero degli strati | 2 |
| Dimensione del profilo | 21,15 x 58.93mm = 1PCS |
| Tipo del bordo | Circuito flessibile |
| Spessore del bordo | 0.15mm +/--10% |
| Materiale del bordo | Polyimide (pi) 50 um |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | ≥20 um |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | 35 um (1oz) |
| Colore di Coverlay | Giallo |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | 25 um |
| Rinforzo | 200 um |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 1 |
| Traccia di Mininum (mil) | 4 mil |
| Gap minimo (mil) | 4 mil |
| Finitura superficia | Oro di immersione |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente;
Riduzione del volume;
Perdita di peso;
8000 tipi di PWB al mese;
Controllo rapido di CADCAM e citazione libera del PWB;
Nessuna quantità di ordine minimo. 1 pezzo è disponibile;
Capacità di produzione in volume;
Servizio di tempo d'inserimento;
Più di 18 anni di esperienza;
Applicazioni
Tastiera FPC; Striscia della lampada del giocattolo; Lampadina dell'esposizione; Tastiera della flessione per le chiavi del telefono cellulare; Bordo molle dell'antenna di posizione; Bordo molle LCD della TV; Bordo molle della macchina fotografica digitale.
Circuiti flessibili su due lati
Mentre il nome suggerisce, il circuito consiste di un materiale di base sottile e flessibile con stagnola di rame laminata ad ogni lato. I lati esterni dei circuiti finiti sono forniti frequentemente dei coverlays legati ai lati esterni (di rame). I fori metallizzati in circuiti flessibili su due lati sono perforati solitamente, invece del perforato di. I circuiti flessibili sono forniti solitamente dell'coverlays da entrambi i lati
Processo di fabbricazione di doppio FPC parteggiato
Sebbene la fabbricazione di PWB flessibile di PTH su due lati somigli a che di a un solo lato non placcare attraverso i bordi, alcuni dei processi di fabbricazione non sono identici e compaia in un'altra sequenza. Sotto mostra che i processi di come fabbricare un doppio hanno parteggiato circuiti flessibili.
Più esposizioni di doppio FPC parteggiato
