| Materiale di base: | Polyimide | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.3mm | Dimensione del PWB: | 130,66 x 40.67mm |
| Coverlay: | Giallo | Silkscreen: | Bianco |
| Peso di rame: | 2oz | Finitura superficia: | Oro di immersione |
| Evidenziare: | PWB sottile della flessione del rame 0.5oz,PWB sottile della flessione della classe 2 di IPC 6012,PWB dell'antenna di WiFi della classe 2 di IPC 6012 |
||

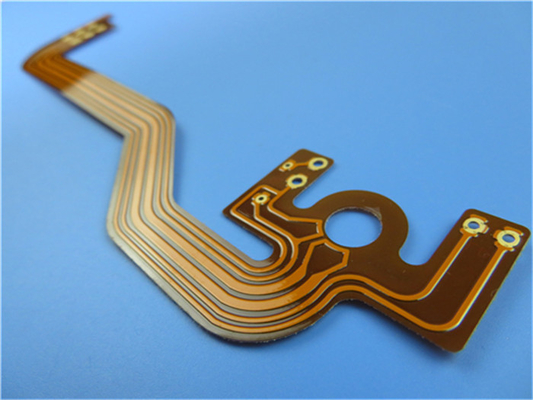

PWB flessibile di rame pesante sviluppato sul Polyimide con un rame da 2 once
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Questo tipo di circuito flessibile è per l'applicazione dei sistemi di corrente alternata. È densamente un polyimide FPC di 2 strati a 0.3mm con un rame da 2 once. Il laminato basso proviene dalla testa di Shengyi.On della sua parte posteriore è rinforzo FR-4 di 0.1mm. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. FR-4 come il rinforzo si applica dal lato posteriore.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 130,66 x 40.67mm |
| Numero degli strati | 2 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.30mm |
| Materiale del bordo | Polyimide 50µm |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | µm ≥20 |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 70 |
| Colore di Coverlay | Giallo |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | FR-4 |
| Spessore del rinforzo | 0.2mm |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 1 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | 3M 90℃ non che non si sbuccia dopo 3 volte di minuto prova |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
L'estremità può essere intero saldata
Basso costo
Continuità di elaborazione
Servizio di tempo d'inserimento
Termine d'esecuzione rapido: 3-5 giorni
Applicazioni
Striscia per tutti gli usi della luce morbida del LED, bordo della flessione dell'antenna del telefono cellulare, controllo industriale, bordo molle del regolatore di temperatura
Stagnole di rame
Ci sono due tipi differenti di stagnole di rame: (ED) stagnole di rame Elettrotipia-depositate e stagnole rotolate e temprate del rame (del RA).
Le stagnole di rame Elettrotipia-depositate sono prodotte depositando il rame su un tamburo di acciaio inossidabile che gira in un carro armato di placcaggio con gli anodi di rame molto puro. Lo spessore della stagnola di rame è determinato dalla lunghezza del processo di placcaggio, cioè la velocità di rotazione del tamburo. Il rame poi è rimosso dal tamburo e dalla ferita su un rotolo. La stagnola di rame finita è molto liscia dal lato del tamburo e ragionevolmente ruvida dall'altro lato. Il lato approssimativo presenta il vantaggio di dare la migliore adesione alla base
laminato.
La caratteristica principale del rame di ED è la sua struttura del grano, che è verticale in natura a causa del processo elettrolitico. Ciò implica una duttilità relativamente bassa della stagnola di rame, così non è raccomandato per le applicazioni dinamiche. Il disegno sotto mostra la struttura del grano verticale del rame di ED.
Gli spessori comuni della stagnola per i circuiti flessibili sono µm 17,5, 35, 70, 105 e 175 (0,5, 1, 2, 3 e 5 once.).
RA Copper
Questo rame è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e fuso nei lingotti. I lingotti sono primo laminato a caldo ad una determinata dimensione e macinato su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino ad ottenere lo spessore desiderato.
Il contrario al rame rotolato e temprata elettrotipia-depositato del rame, ha una struttura del grano orizzontale come indicato sotto. La struttura del grano orizzontale prevede la flessibilità molto più alta e una migliore resistenza di vita della flessione che il rame di ED, quindi il rame del RA dovrebbe essere usato sempre per le applicazioni dinamiche.
Uno svantaggio di RA di rame è che la superficie di legame è ragionevolmente regolare, di modo che un'adesione relativamente bassa è ottenuta. Il legame, tuttavia, può essere migliorato da un flash di rame elettrolitico senza deteriorare le caratteristiche di flessione della stagnola di rame.
Gli spessori comuni della stagnola per i circuiti flessibili sono µm 17,5, 35, 70, 105 e 175 (0,5, 1, 2, 3 e 5 once.)
Più esposizioni della flessione di rame pesante
