Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | FR-4 1.6mm/Polyimide 25µm | Conteggio di strato: | 4 strati |
|---|---|---|---|
| Spessore del PWB: | 1.6mm | Dimensione del PWB: | 60,22 x 132.27mm |
| Coverlay: | Coverlayer giallo/maschera verde della lega per saldatura | Silkscreen: | bianco |
| Peso di rame: | 1OZ | Finitura superficia: | Oro di immersione |
| Evidenziare: | PWB flessibile rigido dei sistemi acustici,PWB flessibile rigido di 1.6mm,4 strati un PWB da 1 |
||

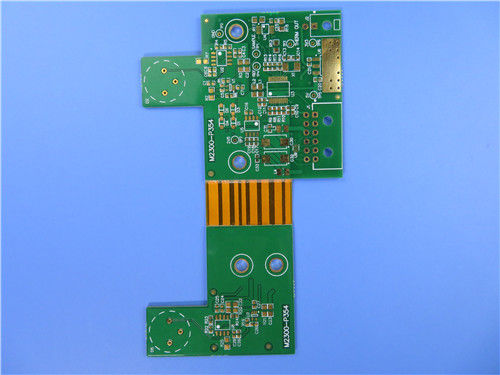

un PWB Flessione-rigido di 4 strati ha costruito su 1.6mm FR4 e sul Polyimide di 0.2mm con l'oro di immersione e sulla maschera verde della lega per saldatura per lo strumento
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB rigido della flessione per l'applicazione dei sistemi acustici portatili. È un PWB di 4 strati con la parte flessibile nel mezzo. Il laminato basso proviene da Shengyi, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 60,22 x 132.27mm |
| Numero degli strati | 4 |
| Tipo del bordo | PWB della Rigido-flessione |
| Spessore del bordo | 1.6mm |
| Materiale del bordo | FR-4 1.6mm/Polyimide 25µm |
| Fornitore materiale del bordo | Shengyi |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | µm ≥20 |
| Thicknes interni del Cu di Iayer | µm 35 |
| Spessore di superficie del Cu | µm 35 |
| Colore di Coverlay | Coverlayer giallo/maschera verde della lega per saldatura |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | no |
| Spessore del rinforzo | N/A |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 2 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | 3M 90℃ non che non sbuccia dopo il minuto una prova di 3 volte |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
L'estremità può essere intero saldata
Basso costo
Continuità di elaborazione
Ingegneri professionisti e con esperienza
La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione.
Applicazioni
Il quadro portastrumenti, il bordo della flessione della macchina fotografica del telefono cellulare, bordo molle dell'antenna della compressa
Breve introduzione di FPC
Il circuito stampato flessibile (FPC) si riferisce a come «bordo molle». Nell'industria, FPC è un circuito stampato fatto del substrato d'isolamento flessibile (film di poliestere o pricipalmente del polyimide), che presenta molti vantaggi che i circuiti stampato rigidi non hanno. Per esempio, può essere piegato liberamente, arrotolato, piegato. Il volume di prodotti elettronici può notevolmente essere ridotto usando FPC, che è adatto a sviluppo dei prodotti elettronici in direzione di alta densità, di miniaturizzazione e di alta affidabilità. Di conseguenza, FPC è stato ampiamente usato in aerospaziale, militari, comunicazione su mezzi mobili, computer portatile, unità periferiche di computer, PDA, macchina fotografica digitale ed altri campi o prodotti.
FPC inoltre presenta i vantaggi di buona dissipazione di calore, del solderability, del montaggio facile e del basso costo.
Il circuito stampato flessibile ha uno strato, due strati e bordo a più strati. Il materiale di base è laminato placcato del polyimide. Questo genere di materiale ha l'alta resistenza al calore e buona stabilità dimensionale. È il prodotto finito con la pressatura con il film ricoprente che ha sia la protezione meccanica che buon isolamento elettrico. I conduttori di superficie ed interni dei circuiti stampato su due lati ed a più strati sono metallizzati per realizzare il collegamento elettrico degli strati interni ed esterni.
La funzione del circuito flessibile può essere divisa in quattro generi, vale a dire, conduca la linea, il circuito stampato, il connettore ed il sistema integrato multifunzionale, che coprono il sistema ausiliario dell'unità periferica di computer, del computer, l'elettrodomestico del consumatore e l'automobile, ecc.
