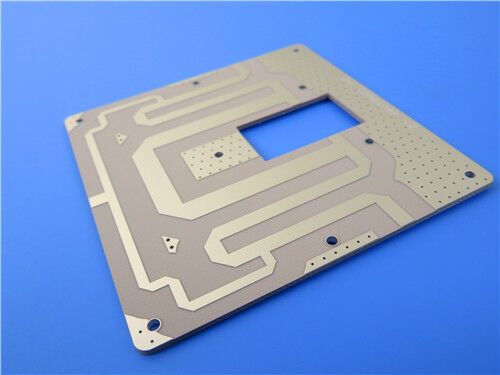

Si tratta di un rigido personalizzato a 2 stratiPCB ad alta frequenzautilizzando il laminato in ceramica organica Taconic CER-10, progettato per applicazioni a microonde e circuiti RF ad alte prestazioni. La scheda presenta una placcatura superficiale in argento per immersione con struttura su entrambi i lati priva di serigrafia e maschera di saldatura. Ogni unità viene completamente testata elettricamente prima della consegna per garantire prestazioni costanti e affidabili.
Specifiche del PCB
| Elemento parametro |
Specifica |
| Materiale di base |
Laminato ad alta frequenza in ceramica organica Taconic CER-10 |
| Conteggio degli strati |
PCB rigido a 2 strati |
| Dimensioni della scheda |
67 mm × 55,9 mm (1 pezzo) |
| Traccia/spazio minimo |
5 mil / 6 mil |
| Dimensione minima del foro meccanico |
0,4 mm |
| Tramite tipo |
Vengono applicate solo vie a foro passante; non sono previste vie cieche |
| Spessore del pannello finito |
0,85 mm |
| Peso in rame rifinito con strato esterno |
1 oncia (1,4 mil) per gli strati di rame esterni |
| Tramite lo spessore della placcatura |
20μm |
| Finitura superficiale |
Argento ad immersione |
| Strato serigrafico |
Privo di serigrafia sia sul lato superiore che su quello inferiore |
| Strato della maschera di saldatura |
Adotta una struttura senza maschera di saldatura su entrambi i lati |
| Prova di qualità |
Test elettrici al 100% eseguiti prima della spedizione |
Struttura impilabile a strati PCB
| Nome del livello |
Specifica |
| Strato di rame 1 (strato superiore) |
Spessore rame finito 35μm |
| Nucleo dielettrico |
Substrato in ceramica organica Taconic CER-10, spessore 0,762 mm (30 mil). |
| Strato di rame 2 (strato inferiore) |
Spessore rame finito 35μm |
Grafica e standard di qualità
Formato della grafica: realizzato sulla base dei dati Gerber RS-274-X standard per garantire uno schema circuitale preciso e una completa compatibilità di produzione.
Standard di qualità: tutti i processi di produzione e ispezione sono conformi ai criteri IPC-Class-2, garantendo prestazioni elettriche stabili e durata a lungo termine per applicazioni commerciali e industriali.
Copertura del servizio: è supportata la spedizione globale per fornire una fornitura di prodotti costante e affidabile per progetti internazionali di PCB ad alta frequenza.

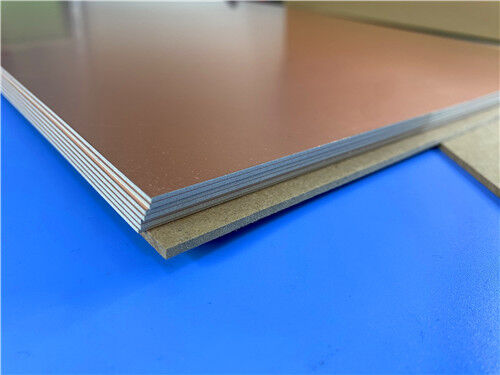

Panoramica dei materiali CER-10
CER-10 è un laminato ceramico organico ad alte prestazioni appartenente alla serie di prodotti ORCER di Taconic. Integra rinforzo in vetro intrecciato, tecnologia avanzata di riempimento ceramico e lavorazione professionale in fibra di vetro PTFE rivestita, ottenendo una combinazione equilibrata di prestazioni elettriche stabili e solide proprietà meccaniche. Caratterizzato da una costante dielettrica fissa pari a 10 e un fattore di dissipazione estremamente basso pari a 0,0035 a 10 GHz, questo materiale offre eccezionali prestazioni ad alta frequenza a bassa perdita. Fornisce inoltre un'eccellente forza di legame interlaminare e una resistenza di saldatura superiore, rendendolo una scelta affidabile per applicazioni impegnative di circuiti a microonde ad alta frequenza.
Caratteristiche prestazionali del materiale principale eVantaggi
Caratteristica a bassa perdita DK elevato: presenta un DK stabile di 10 e un DF ultra basso di 0,0035 a 10 GHz, riducendo l'attenuazione del segnale e lo sfasamento per una trasmissione precisa ad alta frequenza.
Resistenza strutturale e di saldatura superiore: la forte adesione dell'interstrato e la resistenza della saldatura evitano la delaminazione e danni strutturali, migliorando la stabilità del PCB e l'affidabilità del servizio.
Assorbimento di umidità ultrabasso: con un basso assorbimento di umidità dello 0,02%, mantiene prestazioni dielettriche ed elettriche costanti in ambienti di lavoro umidi e complessi.
Prestazioni di espansione termica ottimizzate: i valori CTE ottimizzati riducono l'espansione termica dell'asse Z, proteggendo le vie placcate dallo stress termico e garantendo una connettività stabile.
Stabilità dimensionale e meccanica: l'elevata rigidità e resistenza alla flessione resistono alla deformazione termica e meccanica, supportando una fabbricazione di alta precisione e una resa più elevata.
Supporto alla miniaturizzazione: l'elevata costante dielettrica consente layout di circuiti compatti, riducendo al minimo le dimensioni del PCB e supportando il design leggero dei dispositivi a microonde.
Scenari applicativi tipici
Beneficiando dell'elevata costante dielettrica, della perdita ultra-bassa ad alta frequenza, della struttura meccanica stabile e dell'eccellente adattabilità ambientale, i PCB basati su CER-10 sono ampiamente utilizzati nei sistemi a microonde e RF ad alte prestazioni, coprendo principalmente i seguenti campi di applicazione:
- Amplificatori di potenza ad alta frequenza
- Dispositivi di filtraggio della guida d'onda
- Accoppiatori direzionali RF
- Vari componenti passivi a microonde ad alte prestazioni
