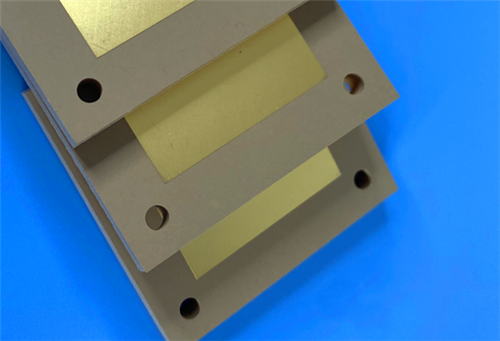

Si tratta di un PCB rigido ad alta frequenza a due strati realizzato su misura con materiale dielettrico termoplastico Wangling TP440, progettato per applicazioni ad alta stabilità radio e antenne in miniatura.Adotta finitura superficiale in oro immersione senza maschera di saldatura e serigrafia su entrambi i lati.
Specifica dei PCB
| Parametro |
Specificità |
| Dimensioni della scheda |
67.5 mm × 58,6 mm (1 pezzo), tolleranza dimensionale: ±0,15 mm |
| Traccia minima / spazio |
6 ml / 8 ml |
| Dimensione minima del foro meccanico |
0.3 mm |
| Per tipo |
Non sono utilizzati filtri ciechi; si utilizzano solo filtri a fori |
| Spessore della tavola finita |
0.6 mm |
| Strato esterno Peso di rame finito |
1 oz (1,4 ml) |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Strato di vetrina |
Senza vetro di seta in alto e in basso |
| Strato di maschera di saldatura |
Nessuna maschera di saldatura superiore e inferiore |
| Prova di qualità |
Test di continuità elettrica e isolamento completo al 100% eseguito prima della spedizione |
Struttura di accumulo dello strato PCB
| Nome dello strato |
Specificità |
| Strato di rame 1 (strato superiore) |
Spessore di rame finito di 35 μm |
| Core dielettrico |
Materiale termoplastico Wangling TP440, spessore 0,5 mm |
| Strato di rame 2 (strato inferiore) |
Spessore di rame finito di 35 μm |
Arti e standard di qualità
Formato di grafica: adotta il formato standard Gerber RS-274-X, lo standard industriale universale per la produzione di PCB.
Standard di conformità della qualità: pienamente conforme allo standard di affidabilità industriale IPC-Class-2, la specifica principale per i prodotti elettronici commerciali e industriali.
Disponibilità dell'approvvigionamento: supporta la consegna globale e il servizio post-vendita tecnico professionale in tutto il mondo.può fornire in modo stabile prodotti PCB ad alta frequenza TP440 qualificati a clienti in varie regioni.
Wangling TP440 Material Overview
La serie Wangling TP è un materiale dielettrico termoplastico ad alta frequenza esclusivo del settore.I laminati di tipo TP hanno una struttura composita di polvere ceramica e resina di ossido di polifenilene (PPO)La costante dielettrica può essere regolata con precisione e flessibilità modificando il rapporto di miscelazione del riempitore ceramico e della resina PPO.Con tecnologia di produzione specializzata, questo materiale offre prestazioni dielettriche eccezionali ad alta frequenza e affidabilità di lavoro a lungo termine.

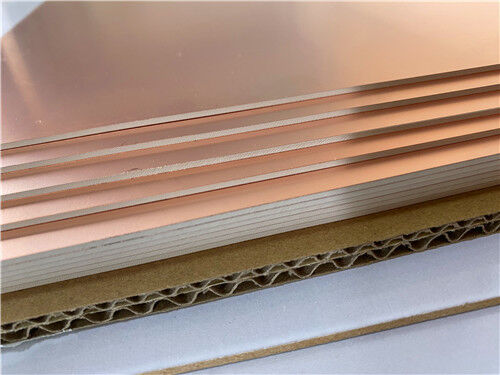

Definizione di classificazione del materiale: TP si riferisce a un substrato dielettrico liscio non rivestito di rame; TP-1 rappresenta un materiale rivestito di rame su una sola faccia; TP-2 rappresenta un materiale rivestito di rame su due facce.Il substrato utilizzato in questo PCB è un materiale TP440 rivestito di rame a doppio lato, che è un modello maturo e mainstream di WanglingSerie TPsubstrati ad alta frequenza.
Caratteristiche di prestazione dei materiali di base
Performance dielettrica regolabile e stabile
Il TP440 è dotato di DK regolabile (3.0?? 25) con valori standard opzionali.adatti a circuiti a microonde ad alta frequenza.
Resistenza alle alte temperature
Garantisce un funzionamento stabile a lungo termine a -100°C a +150°C con una resistenza superiore alle basse temperature.
Personalizzazione flessibile e lavorabilità superiore
Il materiale supporta spessori personalizzati a partire da 0,5 mm. Fornisce una migliore adesione del rame rispetto ai substrati ceramici e consente diversi processi di lavorazione tra cui la perforazione, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali di base, la lavorazione di materiali dimacinazione e incisione.
Ottima adattabilità all'ambiente
È caratterizzato da un'eccezionale resistenza alle radiazioni e da un basso rilascio di gas, offrendo prestazioni stabili per scenari difficili e di alta affidabilità come i sistemi aerospaziali e di armi.
Scenari tipici di applicazione
Beneficiando di prestazioni stabili ad alta frequenza, adattabilità a temperature ultra larghe, compatibilità con la miniaturizzazione ed eccellente lavorabilità,questo PCB TP440 è ampiamente applicabile alle antenne in miniatura ad alta precisione e ai campi speciali di trasmissione del segnale a radiofrequenza, tra cui:
-Sistemi di antenne GPS
- Attrezzature di antenna di navigazione Beidou
- Moduli di segnale a microonde per missili
- Circuiti di induzione di precisione a fusibile
- varie antenne ad alta frequenza miniaturizzate
