2 strati di Wangling TP440 PCB 1,6 mm Materiale a bassa perdita in oro immersionale

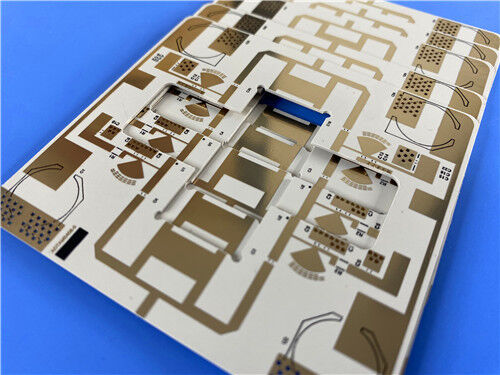

Questo PCB ad alta frequenza rigido a due strati Wangling TP440 è una soluzione di circuito termoplastico premium progettata per la trasmissione di segnali a microonde a bassa perdita e sistemi di antenna di precisione ad alta stabilità.Adozione di materiale dielettrico composito ceramico PPO, esclusivo per l'industria, privo di fibra di vetro, questa scheda offre prestazioni dielettriche ultra-stabili, attenuazione minima del segnale e eccezionale adattabilità ambientale,superando i substrati convenzionali ad alta frequenza rinforzati in vetro per resistenza a basse temperature e lavorabilità strutturaleCon uno spessore finito di 1,6 mm e un rivestimento esterno in rame da 1 oz, il PCB si avvale di una finitura superficiale in oro per assicurare un'affidabile solderabilità.resistenza all'ossidazione superiore e potenza elettrica costante durante il funzionamento ad alta frequenza a lungo termineSupporta la tracciabilità e la spaziatura a 5/8 millimetri, oltre alla perforazione di micro fori di precisione di 0,3 mm, con una struttura non cieca.Il pannello adotta serigrafia nera sul livello superiore e piena esposizione di rame nudo su entrambi i lati senza copertura maschera di saldatura.

Specifica dei PCB

Struttura dell'accumulo di PCB

Questo PCB rigido a due strati adotta un nucleo dielettrico Wangling TP440 senza fibra di vetro da 1,5 mm realizzato in materiale composito di ceramica e resina PPO.Elimina le interferenze del segnale in fibra di vetro per prestazioni dielettriche ultra stabili e trasmissione elettromagnetica costante. una lamina di rame a doppio lato di 35 μm garantisce una conduzione efficiente e costante del segnale,mentre la laminazione integrata rafforza la stabilità strutturale e la precisione di lavorazione per un funzionamento affidabile di antenne e sistemi a microonde.

Statistica dei PCB

Questo PCB ad alta frequenza TP440 adotta una disposizione semplificata dei componenti e una distribuzione razionale.corrisponde alle caratteristiche strutturali di antenne miniaturizzate e apparecchiature a microonde di precisione, garantendo una trasmissione stabile del segnale a bassa perdita mantenendo al contempo un'elevata praticabilità di montaggio per i moduli RF compatti.

Sottoscrizione dei substrati della serie Wangling TP

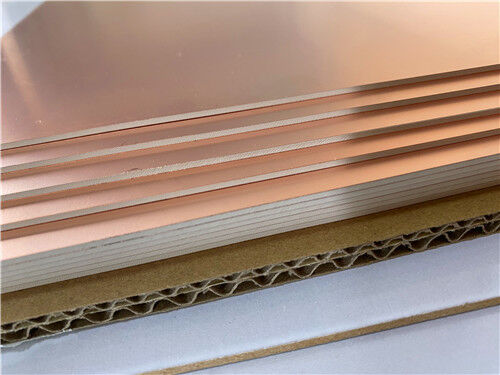

- Wangling.Serie TPrappresenta una gamma unica di substrati termoplastici ad alta frequenza nel settore,che adotta una formula composita specializzata di resina di ossido di polifenilene e riempitivi nanoceramici senza alcun rinforzo in fibra di vetroA differenza dei tradizionali laminati ad alta frequenza rinforzati con fibra di vetro, la sua costante dielettrica può essere calibrata con precisione regolando il rapporto di miscelazione delle particelle ceramiche e della resina PPO.ottenere parametri dielettrici personalizzabili per diversi scenari ad alta frequenzaLa serie presenta una classificazione strutturale graduale: i substrati dielettrici puri sono definiti come TP, le varianti monoparti coperte come TP-1 e le versioni a doppio lato coperte come TP-2.Con tecniche esclusive di stampaggio e laminazione, i substrati della serie TP offrono un'eccezionale consistenza elettrica, una resistenza ambientale estrema e una meccanizzabilità strutturale superiore,utilizzato come alternativa di alta affidabilità per l'hardware per microonde e antenne di precisione.

Principali vantaggi delle prestazioni del materiale TP440

Il substrato TP440 integra prestazioni dielettriche personalizzabili, adattabilità alle temperature estreme e affidabilità meccanica,mantenimento di una stabilità di uscita del segnale a bassa perdita in ambienti di lavoro complessi e difficiliI suoi vantaggi completi lo rendono altamente esclusivo per antenne ad alta frequenza miniaturizzate e attrezzature elettroniche di precisione di grado militare:

Proprietà dielettriche personalizzabili e stabili: offre un'ampia regolabilità della costante dielettrica da 3,0 a 25 con più gradi fissi mainstream disponibili.Offre perdite dielettriche ultra basse e prestazioni elettriche stabili con variazioni minimi dei parametri inferiori a 10 GHz.

Resistenza alle temperature estremamente elevate: garantisce un funzionamento affidabile a lungo termine a -100 °C a +150 °C con eccezionale resistenza alle basse temperature.L'instabilità delle prestazioni e il danno strutturale possono verificarsi al di sopra di 180°C.

Personalizzazione flessibile dello spessore: supporta uno spessore minimo di 0,5 mm, con diverse opzioni di spessore standard e personalizzate per soddisfare vari requisiti di assemblaggio.

Resistenza alle radiazioni e bassa emissione di gas: presenta un'eccellente resistenza alle radiazioni e una capacità di emissione di gas molto bassa, ideale per l'aerospaziale e gli ambienti spaziali estremi.

Superiore lavorabilità e adesione: fornisce un legame più forte della lamina di rame rispetto ai substrati ceramici rivestiti a vuoto.Supporta un processo completo di lavorazione meccanica e chimica che i substrati ceramici rigidi non possono ottenere.

Adattabilità dell'antenna miniaturizzata professionale: ottimizzata per hardware compatto ad alta frequenza, perfettamente adatta per la navigazione Beidou, sistemi missilistici,dispositivi a fusibile e moduli di antenna miniaturizzati.

Scenari tipici di applicazione

Beneficiando di un'alta stabilità Dk personalizzabile, perdite ad alta frequenza ultra-basse, resistenza a basse temperature estreme ed eccellente lavorabilità meccanica,I PCB ad alta frequenza Wangling TP440 sono ampiamente utilizzati nella navigazione di precisione e nelle apparecchiature specializzate ad alta frequenza militari:

• Sistemi di antenne di navigazione GPS ad alta precisione
• Unità di rilevamento e trasmissione dei segnali a microonde a base di missili
• Dispositivi di controllo elettronico delle micelle e di induzione ad alta frequenza
• Moduli di antenne compatte miniaturizzate per sistemi aerospaziali e RF di precisione

Assicurazione della qualità e servizio globale

I PCB termoplastici ad alta frequenza Wangling TP440 seguono rigorosi standard di qualità industriale IPC-Class-2 durante tutta la produzione.ciascun circuito offre una tolleranza dimensionale precisa e una costante consistenza elettrica per una produzione di massa affidabileOgni unità riceve un completo test elettrico prima della spedizione per garantire funzionalità impeccabile e qualità uniforme del lotto.Forniamo soluzioni PCB ad alta frequenza personalizzate affidabili per la navigazione globale, applicazioni elettroniche ad alta frequenza a livello aerospaziale e militare.
