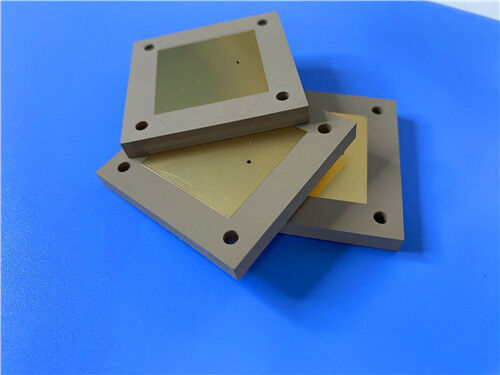

Scheda per circuiti a microonde thermoset a doppia faccia Rogers TMM10 ad alto Dk

Costruito per servire progetti di microonde e RF di precisione, questo PCB rigido a doppio lato personalizzato utilizza un substrato ceramico termoassorbente Rogers TMM10.Il materiale riunisce i vantaggi di PTFE e dielettrici ceramici, superando al contempo i limiti meccanici che affliggono molti laminati tradizionali ad alta frequenza. misura 63,9 mm × 48 mm con tolleranza dimensionale stretta ± 0,15 mm e spessore del pannello finito di 5,1 mm,questa scheda presenta una finitura superficiale ENIG senza maschera di saldatura o serigrafia applicata su entrambi i latiSi basa esclusivamente su una costruzione a fori e non contiene vie cieche, supportando un fine 4/7 mil trace/space routing accanto a microvias da 0,25 mm per accoglieredisegni di circuiti ad alta precisioneOgni unità finita subisce un completo test elettrico prima della spedizione, aderisce alle specifiche IPC-Class-2, ed è disponibile per ordini personalizzati e consegna in tutto il mondo.

Specificativi dei PCB

Questo PCB a doppio lato TMM10 è fabbricato con precisione per progetti di circuiti a microonde ad alta Dk.I suoi parametri strutturali accuratamente definiti garantiscono una robusta integrità meccanica e prestazioni elettriche costantiL'architettura a fori trasparenti riduce al minimo l'interferenza del segnale tra gli strati, rendendolo una scelta solida per i circuiti RF che richiedono una trasmissione del segnale affidabile.

Piattaforma di PCB-Struttura

Questo PCB utilizza un stack-up simmetrico a doppio lato. Al suo nucleo si trova un nucleo Rogers TMM10 di spessore 5,08 mm (200 mil), con rivestimento in rame da 35 μm stratificato su entrambi i lati superiore e inferiore.La costruzione equilibrata corrisponde al tasso di espansione termica del rame, che impedisce la deformazione del circuito e la deriva del segnale causata dalle fluttuazioni di temperatura, garantendo un funzionamento stabile per i circuiti ad alta frequenza nel tempo.

PCBStatistica

Progettata per l'assemblaggio e il test di precisione del microonde, questa scheda ospita 26 componenti con pad e vias accuratamente disposti per soddisfare i vincoli di circuito ad alta Dk.Tutti i file di produzione sono esportati come disegni standard Gerber RS-274-XQuesto formato universale funziona perfettamente con la maggior parte delle apparecchiature per la fabbricazione e l'ispezione di PCB, supportando una prototipazione accurata e una produzione in volume costante.

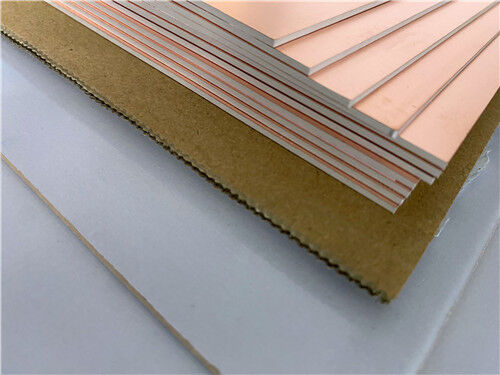

Introduzione del materiale Rogers TMM10

TMM10 si distingue come un substrato composito termoresistente per microonde di alta qualità.Esso cattura i vantaggi delle prestazioni dei materiali dielettrici in PTFE e in ceramica senza gli inconvenienti meccanici e i complessi requisiti di lavorazione tipici dei substrati convenzionali ad alta frequenza. Disponibile in un'ampia gamma di spessori da 0,0015 a 0,500 pollici con una tolleranza di spessore ristretta,offre un'implementazione flessibile su molti circuiti ad alta frequenza e applicazioni a microonde di precisione.

Proprietà

Benefici del prodotto

A differenza dei normali substrati ad alta frequenza, TMM10 combina una forte resistenza meccanica e una buona compatibilità di processo.

L'elevata resistenza meccanica resiste al flusso di scorrere e al flusso di freddo, mantenendo l'integrità strutturale in condizioni di stress operativo prolungato.

Buona resistenza alle sostanze chimiche di fabbricazione comuni, che protegge il substrato dai danni durante la produzione e l'assemblaggio.

Il pre-trattamento del naftanato di sodio non è necessario prima del rivestimento elettroless, semplificando i flussi di lavorazione e aumentando l'efficienza della produzione.

La sua chimica di resina termo-resistente supporta un legame stabile del filo, soddisfacendo i severi requisiti per l'imballaggio e l'assemblaggio ad alta precisione.

L'espansione termica abbinata al rame migliora l'affidabilità dei fori e riduce i rischi di guasto durante il ciclo termico.

Applicazioni tipiche

Grazie alla sua elevata stabilità Dk, bassa perdita di segnale e robuste prestazioni meccaniche, questo PCB a doppio lato TMM10 è ampiamente adottato nei settori delle microonde di precisione e della comunicazione satellitare:

• Testatori di chip di precisione
• altri apparecchi per la trasmissione di energia elettrica
• Sistemi di comunicazione satellitare
• Antenne GPS e antenne a patch

Conclusioni

Finito con un affidabile trattamento superficiale ENIG, questo PCB a doppio lato personalizzato Rogers TMM10 offre elevate prestazioni Dk, basse perdite e stabilità termica per sistemi a microonde e RF.La sua resistenza al trascinamento, la stabilità chimica e la capacità di legare i fili lo rendono adatto alle rigorose condizioni di produzione e di funzionamento delle comunicazioni satellitari, dell'hardware di prova di precisione e dei sistemi di antenne.Ogni tavola passa l'ispezione elettrica completa e è conforme agli standard IPC-Classe-2Fornisce soluzioni PCB personalizzate e spedizioni globali a team di ingegneri che lavorano su elettronica ad alta frequenza in tutto il mondo.
