Fresatura di alluminio svasata MCPCB del PWB fatta su rame 1oz con l'oro di immersione
1,1 descrizione generale

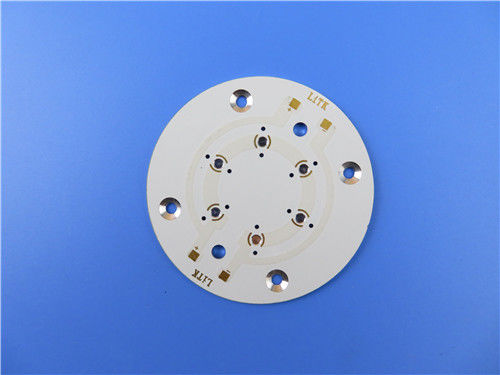

Ciò è un tipo di PWB di alluminio per l'applicazione dell'amplificatore audio. È un bordo a un solo strato di MCPCB a 1,6 millimetri densamente con la 1 conducibilità termica di W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 25 bordi sono imballati esclusivamente.
1,2 parametro e scheda di dati
| DIMENSIONE DEL PWB |
65 x 65mm=1PCS |
| TIPO DEL BORDO |
|
| Numero degli strati |
Singolo PWB parteggiato |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- 35um (1oz) |
| Materiale dielettrico 1W/MK |
| Alluminio 5052 |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
14mil/15mil |
| Fori minimi/massimi: |
2.5/8.5mm |
| Numero dei fori differenti: |
4 |
| Numero dei luoghi di perforazione: |
18 |
| Resistenza termica (°C/W) |
≤0.45 |
| Tensione di ripartizione (VCC) |
4000 |
| Controllo di impedenza |
no |
| MATERIALE DEL BORDO |
|
| Conducibilità termica |
1W/MK materiale dielettrico, MCPCB |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
1.6mm ±0.16 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ» oltre 100» del µ) |
| Saldi la maschera per applicarsi a: |
Cima. minimo di 12µm. |
| Colore della maschera della lega per saldatura: |
Bianco, PSR400 WT02 |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
nessun silkscreen ha richiesto |
| Colore della leggenda componente |
nessun silkscreen ha richiesto |
| Produttore Name o logo: |
nessun silkscreen ha richiesto |
| VIA |
no via |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
1,3 caratteristiche e benefici
L'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e prolunga il tempo di impiego.
La densità di potenza e l'affidabilità sono sono migliorato su 10%.
Riduca la dipendenza dei dissipatori di calore e dell'altro hardware (materiali termici compresi dell'interfaccia),
Gli interi processi di montaggio completamente sono controllati.
L'UL ha riconosciuto e RoHS Direttiva-compiacente
