L'alluminio ha basato la finitura superficia pesante del PWB OSP del rame 8oz
  • Nome
  • Nome

L'alluminio ha basato la finitura superficia pesante del PWB OSP del rame 8oz

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-755.V1.0
Materiale di base:
Alluminio 5052
Conteggio di strato:
1 strato
Spessore del PWB:
1.2mm ±0.12
Dimensione del PWB:
75 x 64mm=1PCS
Maschera della lega per saldatura:
N/A
Silkscreen:
N/A
Peso di rame:
8oz
Finitura superficia:
OSP
Evidenziare:

L'alluminio ha basato il PWB pesante del rame

,

PWB pesante del rame 8oz

Descrizione del prodotto
l'alluminio di rame pesante di alluminio del PWB 8oz ha basato il PWB per elettronica di alto potere
1,1 descrizione generale
Ciò è un tipo di PWB pesante del rame sviluppato sul substrato di alluminio con tensione di ripartizione 4000 VCC per l'applicazione dell'applicazione Gran-corrente. È spesso 1,2 millimetri senza maschera della lega per saldatura e del silkscreen e rivestimento di OSP sui cuscinetti. Il materiale di base proviene dal fornitura di Totking singolo sul PWB. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 parametro e scheda di dati
DIMENSIONE DEL PWB 75 x 64mm=1PCS
TIPO DEL BORDO PWB di alluminio, PWB dell'IMS
Numero degli strati Singolo PWB parteggiato
Componenti di superficie del supporto SÌ
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- 280 um (8 once)
Materiale dielettrico 1W/MK
5052 0.8mm di alluminio
TECNOLOGIA
Traccia e spazio minimi: mil 70 mil/70
Fori minimi/massimi: N/A
Numero dei fori differenti: N/A
Numero dei luoghi di perforazione: N/A
Resistenza termica (°C/W) ≤0.45
Tensione di ripartizione (VCC) 4000
Controllo di impedenza no
MATERIALE DEL BORDO
Conducibilità termica 1W/MK materiale dielettrico, MCPCB
Esterno finale della stagnola: 8 OZ
Stagnola finale interna: 0 once
Altezza finale del PWB: 1.2mm ±0.12
PLACCAGGIO E RICOPRIRE
Finitura superficia OSP
Saldi la maschera per applicarsi a: N/A
Colore della maschera della lega per saldatura: N/A
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Produttore Name o logo: N/A
VIA no via
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.

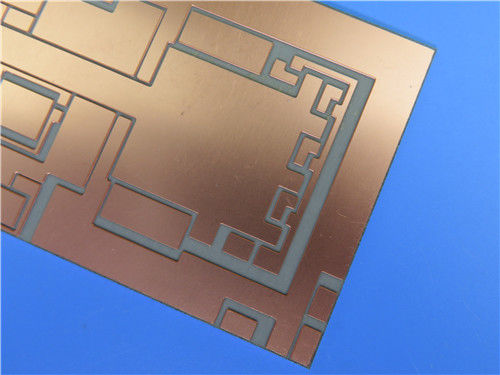

L'alluminio ha basato la finitura superficia pesante del PWB OSP del rame 8oz 0
1,3 caratteristiche e benefici
Combinazione di ottimizzazione di circuito principale e di circuito di controllo
Migliori la dissipazione di calore di alto calore generata dalla grande corrente
La fabbricazione del PWB è sulle specifiche richieste.
Panelization gratuito del PWB
1,4 applicazioni
Alimentazione elettrica ininterrotta
Alimentazione a batteria
Componenti dell'alimentazione elettrica
Carico del veicolo elettrico (commerciale ed industriale)
invertitore 2000W
1,5 i nostri clienti sono individuati universalmente.
L'Australia: Perth, Melbourne, Nuovo Galles del Sud, Australia Meridionale, Australia ad ovest
L'Austria: Bei Wien, Graz di Breitenfurt
Il Bangladesh: Purana Paltan
Il Belgio: Deinze, Hasselt
La Bulgaria: Filippopoli
Il Brasile: Caxias fa Sul
Il Canada: La Quebec, Ontario, Vancouver
Ceco: Pardubice, Horní Pocernice
La Francia: La Garenne Cedex, Montchenu di Villeneuve
La Germania: Stuttgart, Garbsen, Amburgo, Altenburg, Velbert Kleinmachnow, Potsdam
L'Ungheria: Budapest
L'India: Tamilnadu
L'Irlanda: Sughero
Israele: Città di Nettanya, aeroporto diBen-Gurion, Tel Aviv, Yahud, San Giovanni d'Acri,
L'Italia: Peschiera Borromeo, Verona, Mezzocorona, Pietrasanta Lucca, Torino
Il Kuwait: Safat
Malta: Mosta
La Malesia: Selangor
Il Messico: Leon Guanajuato
Il Portogallo: Guimaraes
La Corea del Sud: Gyeonggi-FACCIA
La Serbia: Kragujevac
La Svezia: Goteborg, Siljansns,
La Tailandia: Bangkok, Chonburi
La Turchia: Ankara, Costantinopoli, Kocaeli
I Paesi Bassi: Diemen
Il Regno Unito: Bristol, Surrey
L'Ucraina: Kiev
U.S.A.: Connecticut, Alaska, New York, Miami, il New Jersey, il Texas, Colorado, largo, California, Candler
Il Vietnam: Ho Chi Minh City
Lo Zambia: Kitwe
