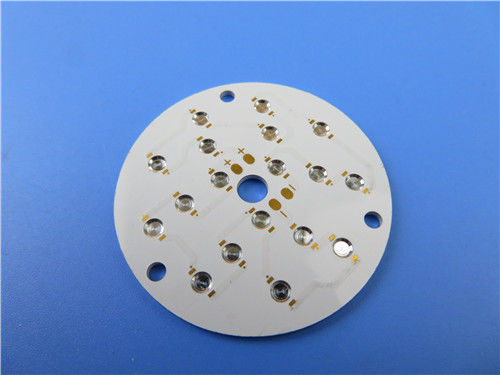

circuito svasato PWB di alluminio Foro-ammaccato dell'IMS del foro per illuminazione Led
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di singolo PWB parteggiato dell'alluminio per l'applicazione di illuminazione Led con i fori ciotola-ammaccati. È a 1,6 millimetri densamente con la 1 conducibilità termica di W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 25 bordi sono imballati per la spedizione.
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 40 x 40mm=1PCS |
| TIPO DEL BORDO | PWB DELL'IMS |
| Numero degli strati | Singolo PWB parteggiato |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- 35um (1oz) |
| Materiale dielettrico 1W/MK | |
| Alluminio 5052 | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 10mil/12mil |
| Fori minimi/massimi: | 3mm /8.5mm |
| Numero dei fori differenti: | 2 |
| Numero dei luoghi di perforazione: | 4 |
| Resistenza termica (°C/W) | ≤0.45 |
| Tensione di ripartizione (VCC) | 4000 |
| Controllo di impedenza | no |
| MATERIALE DEL BORDO | |
| Conducibilità termica | 1W/MK materiale dielettrico, MCPCB |
| Esterno finale della stagnola: | 1oz |
| Stagnola finale interna: | 0oz |
| Altezza finale del PWB: | 1.6mm ±0.16 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ» oltre 100» del µ) |
| Saldi la maschera per applicarsi a: | Cima. minimo di 12µm. |
| Colore della maschera della lega per saldatura: | Bianco, PSR400 WT02 |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | Cima |
| Colore della leggenda componente | Nero |
| Produttore Name o logo: | secondo il requisito |
| VIA | no via |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" (0.15mm) |
| Placcatura del bordo: | 0,0030" (0.076mm) |
| Tolleranza del trapano: | 0,002" (0.05mm) |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
Processo di SMT
L'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e prolunga il tempo di impiego.
La densità di potenza e l'affidabilità sono sono migliorato su 10%.
Riduca la dipendenza dei dissipatori di calore e dell'altro hardware (materiali termici compresi dell'interfaccia),
Riduca il volume del prodotto,
Riduca il costo dell'hardware e dell'assemblea,
I prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.
prove di 100% incluso la prova elettrica e l'ispezione di AOI.
Prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,
Prezzo competitivo
Servizio di tempo d'inserimento
L'esperienza di più di 18 anni
Applicazioni
