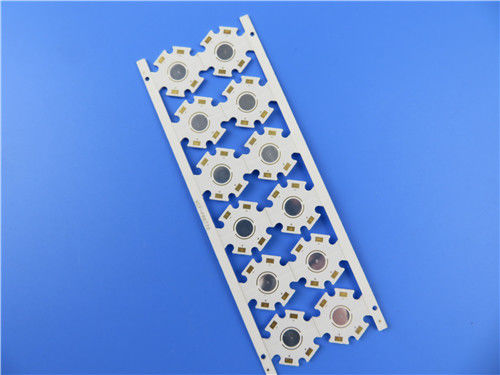

Riflessione di alluminio MCPCB del PWB dello specchio alta per illuminazione del LED
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB di alluminio dello specchio per l'applicazione di illuminazione Led. È un bordo a un solo strato di MCPCB a 1,2 millimetri densamente con la 1 conducibilità termica di W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 25 pannelli sono imballati per la spedizione.
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
130 x 48mm=12PCS |
| TIPO DEL BORDO |
PWB DELL'IMS |
| Numero degli strati |
Singolo ha parteggiato il PWB, PWB del centro del metallo |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- 35um (1oz) |
| 1W/MK materiale dielettrico, 75um |
| Alluminio 5052, 1.2mm |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
12mil/12mil |
| Fori minimi/massimi: |
1.5mm |
| Numero dei fori differenti: |
1 |
| Numero dei luoghi di perforazione: |
4 |
| Resistenza termica (°C/W) |
≤0.45 |
| Tensione di ripartizione (VCC) |
4000 |
| Controllo di impedenza |
no |
| MATERIALE DEL BORDO |
|
| Conducibilità termica |
1W/MK materiale dielettrico, MCPCB |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
1.2mm ±0.12 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione, riflessione di specchio |
| Saldi la maschera per applicarsi a: |
Cima. minimo di 12µm. |
| Colore della maschera della lega per saldatura: |
Bianco, PSR400 WT02 |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
nessun silkscreen |
| Colore della leggenda componente |
nessun silkscreen |
| Produttore Name o logo: |
secondo il requisito |
| VIA |
no via |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Caratteristiche e benefici
Combinazione di ottimizzazione di circuito principale e di circuito di controllo,
Sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
Diffusione di efficace calore nella progettazione del circuito,
Riduca la temperatura di funzionamento dell'attrezzatura,
Migliori la densità di potenza e l'affidabilità del dispositivo,
Prolunghi il tempo di impiego del prodotto,
Applicazioni
Illuminazione automobilistica
Controllo costante di tensione
Sistema di conversione leggero
Illuminazione del centro commerciale
Le nostre capacità 2021 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Bordi di rame pesanti 10oz
Alto Tg, alto materiale di CTI
FR-4 ibrido e materiale ad alta frequenza
L'impedenza ha controllato il PWB
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati ai bordi di strati del rame 32+
PWB del centro del metallo (MCPCB)
Materiali del PWB – FR-4, Polyimide, Rogers & più
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
PWB di rf/PWB ad alta frequenza
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL ha certificato
I nostri servizi
Fuoco sui prototipi, piccoli lotti, produzione in volume
Il ritorno rapido, doppio ha parteggiato PWB disponibile 24 ore.
Servizio di porta in porta della spedizione
PWB di alluminio dello specchio
Il PWB di alluminio dello specchio è un substrato che è premuto insieme al substrato di alluminio materiale di strato del circuito di BT e con le particelle d'argento. È la materia prima più adatta per l'imballaggio della PANNOCCHIA.
Vantaggi
Buona dissipazione di calore: il substrato di alluminio d'argento dello specchio adotta la tecnologia termoelettrica della separazione e la conducibilità termica del PWB di alluminio ordinario con lo strato isolante è 1W/MK a 3W/MK. La conducibilità termica del PWB di alluminio dello specchio raggiunge più alto 137W/MK, che notevolmente migliora la dissipazione di calore del chip.
Alta efficienza leggera: la riflettività del PWB di alluminio dell'oro ordinario è 80%, la riflettività del PWB di alluminio del foro della tazza è 85%, la riflettività del PWB di alluminio placcato d'argento è 95% e la riflettività del PWB di alluminio d'argento dello specchio è 98%. Il PWB di alluminio d'argento dello specchio può fare la luce del chip migliora emozionante.
