Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Materiale dielettrico 1W/MK | Conteggio di strato: | Singolo lato |
|---|---|---|---|
| Spessore del PWB: | 1.8mm ±0.12 | Dimensione del PWB: | 100 x 25mm=1PCS |
| Maschera della lega per saldatura: | bianco | Silkscreen: | Nero |
| Peso di rame: | 1oz | Finitura superficia: | Oro di immersione |
| Evidenziare: | Bordo di alluminio del PWB dell'UL,bordo di alluminio del PWB di 1.8mm |
||

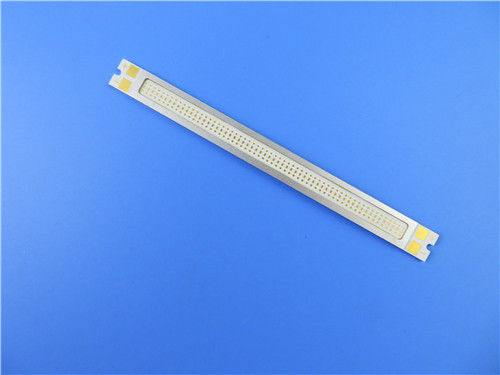

Bordo di alluminio composito del PWB per il regolatore del commutatore
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB di alluminio per l'applicazione del regolatore del commutatore. È un bordo a un solo strato di MCPCB ad una base da 1,6 millimetri con la 1 conducibilità termica di W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 30 bordi sono imballati esclusivamente.
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 100 x 25mm=1PCS |
| TIPO DEL BORDO | PWB DELL'IMS |
| Numero degli strati | Singolo PWB parteggiato |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- 35um (1oz) |
| 1W/MK materiale dielettrico 75um | |
| 1060 1.6mm di alluminio | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 10mil/18mil |
| Fori minimi/massimi: | 0 |
| Numero dei fori differenti: | 0 |
| Numero dei luoghi di perforazione: | 0 |
| Numero delle scanalature macinate: | 2 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza | no |
| MATERIALE DEL BORDO | |
| Il centro di alluminio: | 1W / Materiale dielettrico 75um di Mk |
| Resistenza termica (°C/W) | ≤0.45 |
| Tensione di ripartizione (VCC) | 4000 |
| Esterno finale della stagnola: | 1oz |
| Stagnola finale interna: | 0oz |
| Altezza finale del PWB: | 1.8mm ±0.12 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro 0.025µm di immersione più del nichel di 3µm |
| Saldi la maschera per applicarsi a: | SUPERIORE, minimo 12micron |
| Colore della maschera della lega per saldatura: | Bianco, Taiyo PSR400 WT02 |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | CIMA |
| Colore della leggenda componente | Nero |
| Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA | Non placcato in tutto il foro (NPTH) |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
Diffusione di efficace calore nella progettazione del circuito,
Riduca la temperatura di funzionamento dell'attrezzatura,
Migliori la densità di potenza e l'affidabilità del dispositivo,
I prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.
L'UL si è conformata
Applicazioni
PWB di alluminio della lampada del soffitto
Dispositivo dell'alimentazione elettrica
Un circuito elettrico del filtrante
Amplificatore ad alta frequenza
Perché scelgaci?
1) fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti che superando la vostra aspettativa.
2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima attrezzatura e la competenza fabbricante per il suo PCBs. Dalle associazioni con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.
3) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura per presentare, da addestramento del lavoratore e da miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.
