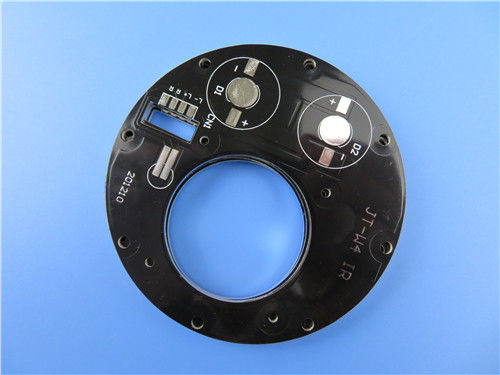

PWB del centro del metallo del modulo di potere 1oz con la maschera nera della lega per saldatura

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-771.V1.0

Materiale di base:

Materiale dielettrico 1W/MK

Conteggio di strato:

Singolo lato

Spessore del PWB:

1.6mm ±0.16

Dimensione del PWB:

96 x 96mm=1PCS

Maschera della lega per saldatura:

Silkscreen:

Bianco

Peso di rame:

Finitura superficia:

Livellamento di saldatura dell'aria calda (HASL), senza piombo

Evidenziare:

PWB del centro del metallo del modulo di potere

PWB del centro del metallo 1oz

PWB del modulo di potere 1oz

Descrizione del prodotto

Circuito stampato di alluminio dell'IMS del PWB RoHS per il modulo di potere

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di PWB di alluminio per il modulo di applicazione di potenza. È un bordo a un solo strato di MCPCB a 1,6 millimetri densamente con la 1 conducibilità termica di W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 30 bordi sono imballati esclusivamente.

Parametro e scheda di dati

DIMENSIONE DEL PWB	96 x 96mm=1PCS
TIPO DEL BORDO	PWB DELL'IMS
Numero degli strati	Singolo PWB parteggiato
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 70um (2oz)
	1W/MK materiale dielettrico 75um
	6061 1.5mm di alluminio
TECNOLOGIA
Traccia e spazio minimi:	12mil/20mil
Fori minimi/massimi:	3mm/5.0mm
Numero dei fori differenti:	12
Numero dei luoghi di perforazione:	3
Numero delle scanalature macinate:	2
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
Il centro di alluminio:	1W / Materiale dielettrico 75um di Mk
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.6mm ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia	Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm
Saldi la maschera per applicarsi a:	SUPERIORE, minimo 12micron
Colore della maschera della lega per saldatura:	Il nero, KSM-S6189BK31
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	CIMA
Colore della leggenda componente	Bianco, IJR-4000 MW300
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Non placcato in tutto il foro (NPTH)
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Caratteristiche e benefici

Combinazione di ottimizzazione di circuito principale e di circuito di controllo,

Sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,

Diffusione di efficace calore nella progettazione del circuito,

Migliori la densità di potenza e l'affidabilità del dispositivo,

Ispezione rigorosa di WIP e controllare come pure istruzione di lavoro,

L'UL ha riconosciuto e RoHS Direttiva-compiacente

Applicazioni

Driver a disco magnetico

Attrezzatura elettronica di comunicazione

Attrezzatura dell'alimentazione elettrica
