Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Materiale dielettrico 2W/MK | Conteggio di strato: | Singolo lato |
|---|---|---|---|
| Spessore del PWB: | 1.6mm ±0.16 | Dimensione del PWB: | 26 x 26 millimetri (diametro 26mm) |
| Maschera della lega per saldatura: | bianco | Silkscreen: | Nero |
| Peso di rame: | 2oz | Finitura superficia: | Livellamento di saldatura dell'aria calda (HASL), senza piombo |
| Evidenziare: | bordo di alluminio del PWB del piatto di 1.6mm LED,bordo di alluminio del PWB del piatto di 2oz LED,circuito di alluminio 2oz |
||

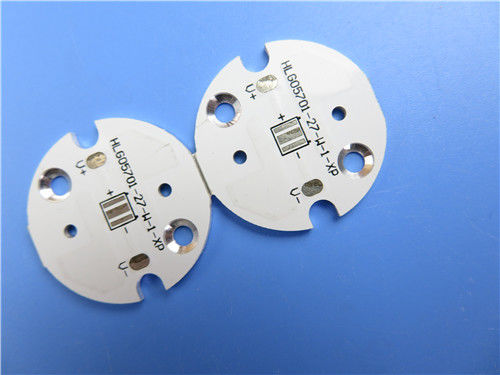

PWB del singolo alluminio di alluminio parteggiato del PWB 1W/Mk con HASL per il sistema di conversione leggero
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB di alluminio per l'applicazione di illuminazione Led. È un bordo a un solo strato di MCPCB a 1,6 millimetri densamente con la conducibilità termica di 2 W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 30 pannelli sono imballati esclusivamente.
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 26 x 26 millimetri (diametro 26mm) |
| TIPO DEL BORDO | PWB DELL'IMS |
| Numero degli strati | Singolo PWB parteggiato |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- 70um (2oz) |
| 2W/MK materiale dielettrico 75um | |
| 6061 1.5mm di alluminio | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 18mil/25mil |
| Fori minimi/massimi: | 2.0mm/4.0mm |
| Numero dei fori differenti: | 2 |
| Numero dei luoghi di perforazione: | 4 |
| Numero delle scanalature macinate: | 2 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza | no |
| MATERIALE DEL BORDO | |
| Il centro di alluminio: | 2W / Materiale dielettrico 75um di Mk |
| Resistenza termica (°C/W) | ≤0.45 |
| Tensione di ripartizione (VCC) | 4000 |
| Esterno finale della stagnola: | 2oz |
| Stagnola finale interna: | 0oz |
| Altezza finale del PWB: | 1.6mm ±0.16 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm |
| Saldi la maschera per applicarsi a: | SUPERIORE, minimo 12micron |
| Colore della maschera della lega per saldatura: | Bianco |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | CIMA |
| Colore della leggenda componente | Nero |
| Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA | Non placcato in tutto il foro (NPTH) |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
Sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
Riduca la temperatura di funzionamento dell'attrezzatura,
Prolunghi il tempo di impiego del prodotto,
Spedizione di porta in porta di DDU con costo di spedizione competitivo,
Metodo di spedizione differenziato
Servizio di tempo d'inserimento
Applicazioni
Lampada di via
Regolatore elettronico
Sistema di conversione leggero
amplificatore alanced
