Conducibilità termica del PWB del centro del metallo dell'oro 3W/MK di immersione alta

Conducibilità termica del PWB del centro del metallo dell'oro 3W/MK di immersione alta

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-776.V1.0
Materiale di base:
Materiale dielettrico 3W/MK
Conteggio di strato:
Singolo lato
Spessore del PWB:
1.6mm ±0.16
Dimensione del PWB:
36 x 36 millimetri (diametro 36mm)
Maschera della lega per saldatura:
bianco
Silkscreen:
Nero
Peso di rame:
2oz
Finitura superficia:
Oro di immersione
Evidenziare:

PWB del centro del metallo dell'oro di immersione

,

PWB del centro del metallo 3W/MK

Descrizione del prodotto

PWB del centro dell'alto di conducibilità termica dell'alluminio metallo del PWB 3W/Mk con l'oro di immersione
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)


Descrizione generale
Ciò è un tipo di PWB di alluminio per l'applicazione dell'attrezzatura elettronica di comunicazione. È un bordo a un solo strato di MCPCB a 1,6 millimetri densamente con la conducibilità termica di 3 W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 bordi sono imballati esclusivamente.

Parametro e scheda di dati

DIMENSIONE DEL PWB 36 x 36 millimetri (diametro 36mm)
TIPO DEL BORDO PWB DELL'IMS
Numero degli strati Singolo PWB parteggiato
Componenti di superficie del supporto
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- 70um (2oz)
3W/MK materiale dielettrico 75um
6061 1.5mm di alluminio
TECNOLOGIA
Traccia e spazio minimi: 18mil/15mil
Fori minimi/massimi: 4.0mm
Numero dei fori differenti: 1
Numero dei luoghi di perforazione: 1
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza no
MATERIALE DEL BORDO
Il centro di alluminio: 3W / Materiale dielettrico 75um di Mk
Resistenza termica (°C/W) ≤0.45
Tensione di ripartizione (VCC) 4000
Esterno finale della stagnola: 2oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 1.6mm ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di Immersin
Saldi la maschera per applicarsi a: SUPERIORE, minimo 12micron
Colore della maschera della lega per saldatura: Bianco
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente CIMA
Colore della leggenda componente Nero
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA Non placcato in tutto il foro (NPTH)
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.

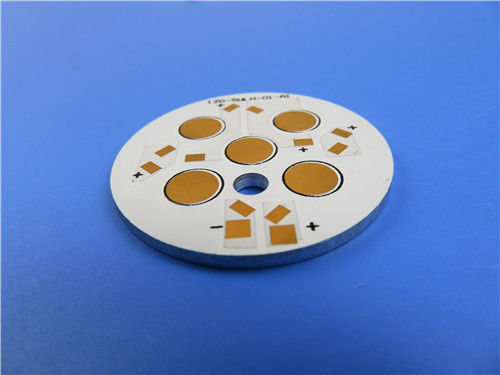

Conducibilità termica del PWB del centro del metallo dell'oro 3W/MK di immersione alta 0

Caratteristiche e benefici

Combinazione di ottimizzazione di circuito principale e di circuito di controllo,
Diffusione di efficace calore nella progettazione del circuito,
Migliori la densità di potenza e l'affidabilità del dispositivo,
Tasso ammissibile dei prodotti di prima produzione: >95%
L'UL ha riconosciuto e RoHS Direttiva-compiacente
L'esperienza di più di 18 anni
Tecnologia avanzata


Applicazioni
Lampada dell'automobile
Radiatore
Elettromeccanico
Amplificatore dell'ingresso/uscita

Conducibilità termica del PWB del centro del metallo dell'oro 3W/MK di immersione alta 1

Perché scelgaci?
1) fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti che superando la vostra aspettativa.

2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima attrezzatura e la competenza fabbricante per il suo PCBs. Dalle associazioni con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.

3) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura per presentare, da addestramento del lavoratore e da miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.

4) Eviti la controversia: È un aspetto turbato quando problema di qualità che litiga voi. La progettazione di ingegneria di Bicheng impedisce il problema l'avvenimento nella preproduzione. Non otterrete l'emicrania con i prototipi di Bicheng, i piccoli ordini e la produzione in volume. Il nostro tasso di reclamo del cliente è meno di 1% e sarà soddisfacente risolto.

5) Salvi il tempo: Il mercato richiede i prodotti che aggiornano rapidamente. Il PWB di Bicheng funziona sempre veloce e flessibile per salvare il periodo di produzione dal prototipo a produzione standard, a ritorno rapido o alle consegne prevedute.

6) Un gruppo eccellente: Bicheng è partner in maniera fidata con passione, disciplina, la responsabilità e l'onestà. Abbiamo un gruppo delle persone con esperienza di vendite e nei dei servizi di assistenza al cliente esperti. Non cambi il vostro fornitore. Se il cambiamento è deve, Bicheng è quello giusto per voi.
