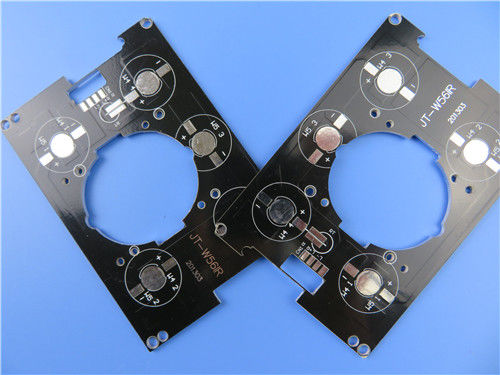

Singola conducibilità termica di alluminio parteggiata MCPCB del PWB 2W/MK con HASL per il driver del motore
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB di alluminio per l'applicazione del driver del motore. È un bordo a un solo strato di MCPCB a 1,6 millimetri densamente con la conducibilità termica 2W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 25 bordi sono imballati esclusivamente.
Parametro e scheda di dati
DIMENSIONE DEL PWB | 95 x 64mm=1PCS |
TIPO DEL BORDO | PWB di alluminio, PWB dell'IMS |
Numero degli strati | Singolo PWB parteggiato |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- 35um (1oz) |
Materiale dielettrico 2W/MK | |
Alluminio 5052 | |
TECNOLOGIA | |
Traccia e spazio minimi: | 40 mil /-mil |
Fori minimi/massimi: | 2.0 / 4,0 millimetri |
Numero dei fori differenti: | 2 |
Numero dei luoghi di perforazione: | 14 |
Resistenza termica (°C/W) | ≤0.45 |
Tensione di ripartizione (VCC) | 4000 |
Controllo di impedenza | no |
MATERIALE DEL BORDO | |
Conducibilità termica | 2W/MK materiale dielettrico, MCPCB |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 0oz |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Saldatura dell'aria calda |
Saldi la maschera per applicarsi a: | Cima. minimo di 12µm. |
Colore della maschera della lega per saldatura: | Nero |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | CIMA |
Colore della leggenda componente | Bianco |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | no via |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" (0.15mm) |
Placcatura del bordo: | 0,0030" (0.076mm) |
Tolleranza del trapano: | 0,002" (0.05mm) |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
Processo di SMT
L'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e prolunga il tempo di impiego.
La densità di potenza e l'affidabilità sono sono migliorato su 10%.
Riduca il costo dell'hardware e dell'assemblea,
Gestione dell'attrezzatura e manutenzione e controllo dei processi completi,
1-10 pezzi sono messi in vendita.
Approvazioni internazionali
Applicazioni
Amplificatore di potenza,
Driver del motore,
Dispositivo dell'alimentazione elettrica,
Lampada fluorescente
