Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-952.V1.0
Materiale di base:
Spessore da acciaio inossidabile
Dimensione dello stampino:
520 x 420 millimetri =1 PCS
Spessore della stagnola:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Aspetto:
Incisione e lucidatura elettro
Evidenziare:

ISO9001 stampino del PWB SMT

,

Il laser ha tagliato lo stampino del PWB SMT

,

Il laser del PWB ha tagliato lo stampino di SMT

Descrizione del prodotto

Il PWB salda il laser di SMT della pasta ha tagliato lo spessore da acciaio inossidabile di Shim Aluminum Framed Stencil 0.15mm dello stampino
1,1 descrizione generale

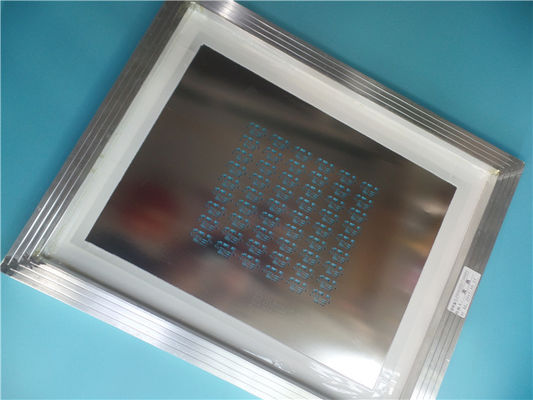

Ciò è un tipo di stampino di SMT del taglio del laser costruito sulla stagnola di acciaio inossidabile di 0.15mm con la dimensione di alluminio di millimetro x 420 millimetro x 20mm di pagina 520. Ha fabbricato per IPC 7525A facendo uso dei dati assicurati di Gerber, area del seccatoio che individua nel centro. I segni di Fiducal sono attraverso i fori da essere adatti a per la macchina di SMT. Ha imballato con il cartone di KK (scheda fissa) e solitamente 2 stampini sono imballati per la spedizione.
1,2 caratteristiche e benefici
Il file di dati è utilizzato direttamente per produrre e ridurre il tasso di errore;
L'accuratezza di posizione di apertura del modello di SMT è molto alta: l'intero errore trattato è μ m. del ≤ ±4;
L'apertura del modello di SMT ha figura geometrica, che è vantaggiosa alla stampa ed alla formazione della pasta della latta;
Controllo rapido di CADCAM e citazione libera del PWB;
Parsimonioso, Preoccupazione-risparmio ed economico;
L'ordine della piccola quantità è accettato;
Più di 15 anni di esperienza;
Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 0Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 1Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 2
1,3 applicazioni
Pacchetto di SMD quale PLCC, QFP, 0402,0201, BGA, Flip Chip.
Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 3Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 4Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 5
1,4 parametro e scheda di dati
Dimensione: 520 x 420 millimetri =1 PCS
Struttura Stagnole dello stampino con la struttura di alluminio
Materiale di base Spessore da acciaio inossidabile
Spessore della stagnola 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Apertura configurata Taglio del laser
Aspetto Incisione e lucidatura elettro
Segno fiduciario Attraverso il foro
Area di servizio: Universalmente
Quantità di cuscinetti aperti: 1350
Vantaggi: a) Dimensione di alta precisione; b) buona forma sulla finestra; c) la parete del foro è più liscia.
Applicazione: CSP, BGA, pacchetto di 0.5mm QFP ecc.
1,5 i fori di apertura progettano per lo stampino di SMT
Tipo componente Passo Larghezza di saldatura Lunghezza di saldatura Larghezza d'apertura Lunghezza d'apertura Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 6Il laser ha tagliato la stagnola di acciaio inossidabile dello stampino 0.15mm del PWB SMT con la struttura di alluminio 7
