Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile

Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-953.V1.0
Materiale di base:
Spessore da acciaio inossidabile
Dimensione dello stampino:
520 x 420 millimetri =1 PCS
Spessore della stagnola:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Aspetto:
Incisione e lucidatura elettro
Evidenziare:

4um stampino del PWB SMT

,

Stampino del PWB SMT di alta precisione

,

Il laser ha tagliato lo stampino di SMT

Descrizione del prodotto

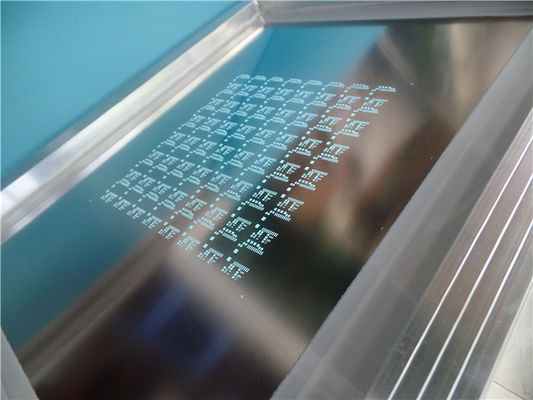

Il laser dello stampino di SMT del circuito stampato ha tagliato lo spessore da acciaio inossidabile per il pacchetto di CSP
1,1 descrizione generale
Ciò è un tipo di stampino di SMT (taglio 100% del laser) sviluppato sulla stagnola di acciaio inossidabile di 0.12mm con la dimensione di alluminio di millimetro x 520 millimetro x 20mm di pagina 420. Ha fabbricato per IPC 7525A facendo uso dei dati assicurati di Gerber, area del seccatoio che individua nel centro. I segni di Fiducal sono attraverso i fori da essere adatti a per la macchina di SMT. Ha imballato con il cartone di KK (scheda fissa) e solitamente 2 stampini sono imballati per la spedizione.
1,2 caratteristiche e benefici
Il file di dati è utilizzato direttamente per produrre e ridurre il tasso di errore;
L'accuratezza di posizione di apertura del modello di SMT è molto alta: l'intero errore trattato è μ m. del ≤ ±4;
L'apertura del modello di SMT ha figura geometrica, che è vantaggiosa alla stampa ed alla formazione della pasta della latta;
Prototipo rapido di ritorno;
Servizio di porta in porta della spedizione;
Consegna in tempo: >98%
Tasso di reclamo del cliente: <1>
Servizio di assistenza al cliente senza problemi e di valore univoco;
Più di 15 anni di esperienza;
Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 0Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 1Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 2
1,3 applicazioni
Pacchetto di SMD quale PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 parametro e scheda di dati
Dimensione: 520 x 420 millimetri =1 PCS
Struttura Stagnole dello stampino con la struttura di alluminio
Materiale di base Spessore da acciaio inossidabile
Spessore della stagnola 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Apertura configurata Taglio del laser
Aspetto Incisione e lucidatura elettro
Segno fiduciario Attraverso il foro
Area di servizio: Universalmente
Quantità di cuscinetti aperti: 1620
Vantaggi: a) Dimensione di alta precisione; b) buona forma sulla finestra; c) la parete del foro è più liscia.
Applicazione: CSP, BGA, pacchetto di 0.5mm QFP ecc.
Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 3Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 4Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 5
1,5 i fori di apertura progettano per lo stampino di SMT
Tipo componente Passo Larghezza di saldatura Lunghezza di saldatura Larghezza d'apertura Lunghezza d'apertura Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 6Il laser 100% dello stampino del PWB SMT di alta precisione 4um ha tagliato lo spessore da acciaio inossidabile 7
