Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-960.V1.0
Materiale di base:
Spessore da acciaio inossidabile
Dimensione dello stampino:
520 x 420 millimetri =1 PCS
Spessore della stagnola:
0.12mm
Aspetto:
Incisione e lucidatura elettro
Evidenziare:

Stampino del PWB SMT di alta precisione

,

Incisione dello stampino del PWB SMT

,

Il laser di alta precisione ha tagliato lo stampino della lega per saldatura

Descrizione del prodotto

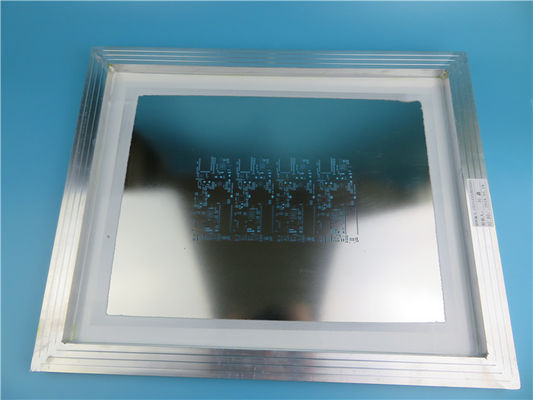

Lo stampino del laser SMT ha costruito su 520 x su 420mm con fama di alluminio
1,1 descrizione generale
Ciò è un tipo di stampino di SMT del taglio del laser costruito sulla stagnola di acciaio inossidabile di 0.12mm con 420 la dimensione di millimetro x 520 millimetro x 20mm. Ha fabbricato per IPC 7525A facendo uso dei dati assicurati di Gerber, area del seccatoio che individua nel centro. 4 lati dei segni fiducal sono attraverso i fori da essere adatti a per la macchina di SMT. Ha imballato con il cartone di KK (scheda fissa) e solitamente 2 stampini sono imballati per la spedizione.
1,2 caratteristiche e benefici
Il file di dati è utilizzato direttamente per produrre e ridurre il tasso di errore;
L'accuratezza di posizione di apertura del modello di SMT è molto alta: l'intero errore trattato è μ m. del ≤ ±4;
L'apertura del modello di SMT ha figura geometrica, che è vantaggiosa alla stampa ed alla formazione della pasta della latta;
ISO9000 ha certificato la fabbrica fabbricante;
12 ore di citazione;
Termine d'esecuzione rapido: 1-2 giorni;
Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;
Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 0Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 1Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 2Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 3
1,3 applicazione
Pacchetto di SMD quale PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 parametro e scheda di dati
Dimensione: 520 x 420 millimetri =1 PCS
Struttura Stagnole dello stampino con la struttura di alluminio
Materiale di base Spessore da acciaio inossidabile
Spessore della stagnola 0.12mm
Apertura configurata Taglio del laser
Aspetto Incisione e lucidatura elettro
Segno fiduciario Attraverso il foro
Area di servizio: Universalmente
Quantità di cuscinetti aperti: 1021
Vantaggi: a) Dimensione di alta precisione; b) buona forma sulla finestra; c) la parete del foro è più liscia.
Applicazione: CSP, BGA, pacchetto di 0.5mm QFP ecc.
1,5 i fori di apertura progettano per lo stampino
Tipo componente Passo Larghezza di saldatura Lunghezza di saldatura Larghezza d'apertura Lunghezza d'apertura Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 4Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 5Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 6Il PWB SMT di alta precisione riproduce a ciclostile l'incisione dello stampino della lega per saldatura del taglio del laser 7
