Il PWB del taglio DIY del laser riproduce a ciclostile le stagnole dello stampino di 598X598mm con la struttura di alluminio

Name: Il PWB del taglio DIY del laser riproduce a ciclostile le stagnole dello stampino di 598X598mm con la struttura di alluminio
Brand: Bicheng
SKU: BIC-962.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.6 (155 reviews)

Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame

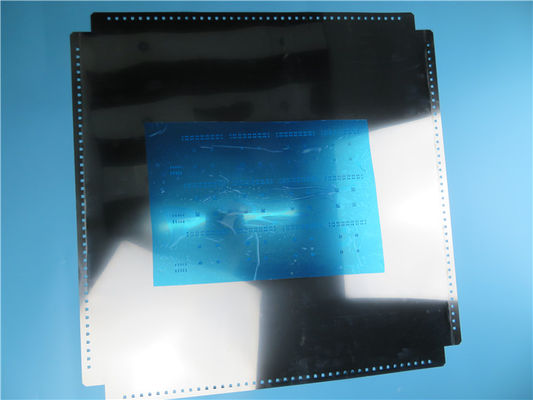

Grande immagine : Il PWB del taglio DIY del laser riproduce a ciclostile le stagnole dello stampino di 598X598mm con la struttura di alluminio

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949
Numero di modello:	BIC-962.V1.0

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	USD9.99-99.99
Imballaggi particolari:	Vuoto bags+Cartons
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Materiale di base:

Spessore da acciaio inossidabile

Dimensioni dello stampino:

598 x 598 millimetri =1 PCS

Spessore della stagnola:

0.12mm

Aspetto:

Incisione ed elettrolucidatura

Evidenziare:

Il laser ha tagliato lo stampino del PWB di DIY

stampino del PWB di 598X598mm DIY

Il laser riproduce a ciclostile 598 x 598 millimetri costruito sulla stagnola di acciaio inossidabile di 0.12mm per uso di SMT.

1,1 descrizione generale

Ciò è un tipo di stampino di SMT del taglio del laser costruito sulla stagnola di acciaio inossidabile di 0.12mm con 598 millimetri x una lunghezza e una larghezza di 598 millimetri. Ha fabbricato per IPC 7525A facendo uso dei dati assicurati di Gerber, area del seccatoio che individua nel centro. 4 lati dei bordi sono attraverso i fori da essere adatti a per la macchina di SMT. Ha imballato con il cartone di KK (scheda fissa) e solitamente 2 stampini sono imballati per la spedizione.

1,2 caratteristiche e benefici

Il file di dati è utilizzato direttamente per produrre e ridurre il tasso di errore;

L'accuratezza di posizione di apertura del modello di SMT è molto alta: l'intero errore trattato è μ m. del ≤ ±4;

L'apertura del modello di SMT ha figura geometrica, che è vantaggiosa alla stampa ed alla formazione della pasta della latta;

ISO9000 ha certificato la fabbrica fabbricante;

12 ore di citazione;

Termine d'esecuzione rapido: 1-2 giorni;

Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;

1,3 applicazione

Pacchetto di SMD quale PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 parametro e scheda di dati

Dimensione:	598 x 598 millimetri =1 PCS
Struttura	Stagnole dello stampino con la struttura di alluminio
Materiale di base	Spessore da acciaio inossidabile
Spessore della stagnola	0.12mm
Apertura configurata	Taglio del laser
Aspetto	Incisione e lucidatura elettro
Segno fiduciario	Attraverso il foro
Area di servizio:	Universalmente
Quantità di cuscinetti aperti:	166
Vantaggi:	a) Dimensione di alta precisione; b) buona forma sulla finestra; c) la parete del foro è più liscia.
Applicazione:	CSP, BGA, pacchetto di 0.5mm QFP ecc.

1,5 i fori di apertura progettano per lo stampino

Tipo componente	Passo	Larghezza di saldatura	Lunghezza di saldatura	Larghezza d'apertura	Lunghezza d'apertura	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
