Il doppio di Rogers 3203 ha parteggiato bordo ceramico del PWB 20mil per le antenne della toppa della microstriscia
  • Nome
  • Nome

Il doppio di Rogers 3203 ha parteggiato bordo ceramico del PWB 20mil per le antenne della toppa della microstriscia

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-122.V1.0
Base anterial:
Ceramic-filled Laminates Reinforced with Woven Fiberglass
Layer count:
Double Layer, Multilayer, Hybrid PCB
PCB thickness:
10mil (0.254mm), 20mil(0.508mm), 30mil (0.762mm), 60mil(1.524mm)
PCB size:
≤400mm X 500mm
Solder mask:
Green, Black, Blue, Yellow, Red etc.
Copper weight:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Surface finish:
Bare copper, HASL, ENIG, OSP etc..
Evidenziare:

bordo ceramico del PWB 20mil

,

Doppio bordo parteggiato del PWB di Rogers

,

Bordo del PWB dell'antenna della toppa della microstriscia

Descrizione del prodotto

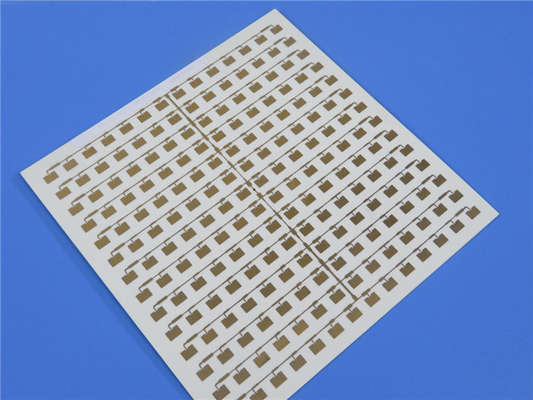

PCB ad alta frequenza Rogers RO3203 a doppia faccia da 20mil per antenne patch a microstrip

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo di riferimento)



I materiali per circuiti ad alta frequenza RO3203 di Rogers Corporation sono laminati riempiti di ceramica rinforzati con fibra di vetro intrecciata. Questo materiale è progettato per offrire prestazioni elettriche eccezionali e stabilità meccanica a prezzi competitivi. La costante dielettrica dei materiali per circuiti ad alta frequenza RO3203 è 3,02. Questo, insieme a un fattore di dissipazione di 0,0016, estende la gamma di frequenza utile oltre i 40 GHz.



I laminati RO3203 combinano la levigatezza superficiale di un laminato in PTFE non tessuto, per tolleranze di incisione delle linee più fini, con la rigidità di un laminato in PTFE con vetro tessuto. Questi materiali possono essere fabbricati in circuiti stampati utilizzando tecniche standard di lavorazione dei circuiti stampati in PTFE. Le opzioni di placcatura disponibili sono 0,5, 1 o 2 oz./ft2 (17, 35, 70 micron di spessore) di lamina di rame elettrodepositata. Questi laminati sono fabbricati secondo un sistema di qualità certificato ISO 9002.



Il doppio di Rogers 3203 ha parteggiato bordo ceramico del PWB 20mil per le antenne della toppa della microstriscia 0



Caratteristiche:

1. Bassa perdita dielettrica per prestazioni ad alta frequenza, può essere utilizzato in applicazioni superiori a 20 GHz.

2. Basso coefficiente di espansione planare (abbinato al rame) è adatto per l'uso con progetti ibridi di schede multistrato in vetro epossidico

3. Prezzo economico per la produzione in volume.

4. La levigatezza della superficie consente tolleranze di incisione delle linee più fini



Applicazioni tipiche:

1. Sistemi di prevenzione delle collisioni automobilistiche

2. Antenne satellitari di posizionamento globale automobilistiche

3. Infrastruttura della stazione base

4. LMDS e banda larga wireless

5. Lettori di contatori remoti



Capacità PCB(RO3203)

Materiale PCB: Laminati riempiti di ceramica rinforzati con fibra di vetro intrecciata
Designazione: RO3203
Costante dielettrica: 3.02±0.04
Conteggio strati: Doppio strato, PCB multistrato, ibrido
Peso del rame: 0,5 once (17 µm), 1 oz (35µm), 2 oz (70µm)
Spessore PCB: 10mil (0,254 mm), 20mil (0,508 mm), 30mil (0,762 mm), 60mil (1,524 mm)
Dimensione PCB: ≤400 mm X 500 mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, OSP ecc.



Scheda tecnica di RO3203

Valore tipico RO3203
Proprietà RO3203 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcesso 3.02±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Fattore di dissipazione,tanδ 0.0016 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Conducibilità termica 0.47 (3.2)   W/mK Galleggiante 100℃ ASTM C518
Resistività volumetrica 107   MΩ.cm A ASTM D257
Resistività superficiale 107   MΩ A ASTM D257
Stabilità dimensionale 0.08 X, Y mm/m +E2/150 dopo l'incisione IPC-TM-650 2.4.3.9
Modulo di trazione   X Y kpsi RT ASTM D638
Modulo di flessione 400 300 X Y kpsi A ASTM D790
Resistenza alla trazione 12.5 13 X Y kpsi RT ASTM D638
Resistenza alla flessione 9 8 X Y kpsi A ASTM D790
Assorbimento di umidità <0.1   % D24/23 IPC-TM-650 2.6.2.1
Coefficiente di espansione termica 58 13 Z X,Y ppm/℃ -50 ℃to 288℃ ASTM D3386
Td 500   ℃ TGA ASTM D3850
Densità 2.1   gm/cm3 23℃ ASTM D792
Resistenza alla pelatura del rame 10 (1.74)   lbs/in (N/mm) Dopo la saldatura IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì



Il doppio di Rogers 3203 ha parteggiato bordo ceramico del PWB 20mil per le antenne della toppa della microstriscia 1
