Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | di laminati ripieni di ceramica hanno rinforzato con vetroresina tessuta | Conteggio di strato: | PCB doppio strato, multistrato, ibrido |
|---|---|---|---|
| Spessore del PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP ecc… | ||
| Evidenziare: | PWB ad alta frequenza 60mil,PWB ad alta frequenza RO3203,Bordo del PWB di Rogers dell'infrastruttura della stazione base |
||

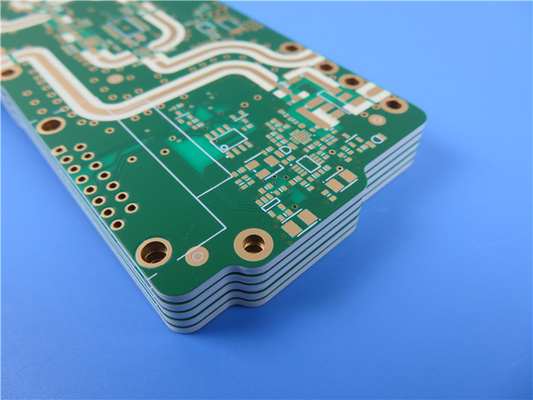

Il doppio di Rogers RO3203 ha parteggiato PWB ad alta frequenza 60mil per l'infrastruttura della stazione base
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
I materiali ad alta frequenza del circuito RO3203 di Rogers Corporation sono di laminati ripieni di ceramica di rinforzo con vetroresina tessuta. Questo materiale è costruito per offrire la prestazione elettrica eccezionale e la stabilità meccanica ai prezzi competitivi. La costante dielettrica dei materiali ad alta frequenza del circuito RO3203 è 3,02. Ciò, con un fattore di dissipazione di 0,0016, estende la gamma di frequenza utile oltre 40 gigahertz.
I laminati RO3203 combinano la scorrevolezza di superficie di un laminato non tessuto di PTFE, per la linea più fine tolleranze incisione, con la rigidità di un laminato del tessere-vetro PTFE. Questi materiali possono essere fabbricati nel usando dei circuiti stampato
tecniche di trattamento standard del circuito di PTFE. Le opzioni disponibili del rivestimento sono 0,5, 1 o 2 once. /ft2 (spesso 17, 35, 70 micron) electrodeposited la stagnola di rame. Questi laminati sono fabbricati con un sistema certificato di qualità di iso 9002.
Caratteristiche:
1. Il rinforzo di vetro tessuto migliora la rigidità per il trattamento più facile.
2. La prestazione elettrica e meccanica uniforme è ideale per le strutture ad alta frequenza a più strati complesse.
3. Le proprietà meccaniche eccellenti sopra una vasta gamma di costanti dielettriche sono ideali per le progettazioni a più strati del bordo.
4. Stabilità dimensionale eccellente per gli alti rendimenti di produzione.
5. Valutato economicamente per fabbricazione del volume.
Applicazioni tipiche:
1. Infrastruttura della stazione base
2. Sistemi di telecomunicazioni senza fili
Capacità del PWB (RO3203)
| Materiale del PWB: | di laminati ripieni di ceramica hanno rinforzato con vetroresina tessuta |
| Designazione: | RO3203 |
| Costante dielettrica: | 3.02±0.04 |
| Conteggio di strato: | Doppio strato, PWB a più strati e ibrido |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP ecc… |
Scheda di dati di RO3203
| Valore tipico RO3203 | |||||
| Proprietà | RO3203 | Direzione | Unità | Circostanza | Metodo di prova |
| Costante dielettrica, εProcess | 3.02±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Fattore di dissipazione, tanδ | 0,0016 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Conducibilità termica | 0,47 (3,2) | W/mK | Galleggiante 100℃ | ASTM C518 | |
| Resistività di volume | 107 | MΩ.cm | ASTM D257 | ||
| Resistività di superficie | 107 | MΩ | ASTM D257 | ||
| Stabilità dimensionale | 0,08 | X, Y | mm/m +E2/150 | dopo incissione all'acquaforte | IPC-TM-650 2.4.3.9 |
| Modulo di tensione | DI X-Y | kpsi | RT | ASTM D638 | |
| Modulo flessionale | 400 300 | DI X-Y | kpsi | ASTM D790 | |
| Resistenza alla trazione | 12,5 13 | DI X-Y | kpsi | RT | ASTM D638 |
| Resistenza alla flessione | 9 8 | DI X-Y | kpsi | ASTM D790 | |
| Assorbimento di Moisure | <0> | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| Coefficiente di espansione termica | 58 13 | Z X, Y | ppm/℃ | -50 ℃to 288℃ | ASTM D3386 |
| Il TD | 500 | ℃ | TGA | ASTM D3850 | |
| Densità | 2,1 | gm/cm3 | 23℃ | ASTM D792 | |
| Buccia di rame Stength | 10 (1,74) | lbs/in (N/mm) | Dopo la lega per saldatura | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | Sì | ||||
