composti riempiti ceramici bilaterali del PWB PTFE di 60mil Rogers 6035HTC
  • Nome
  • Nome

composti riempiti ceramici bilaterali del PWB PTFE di 60mil Rogers 6035HTC

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-128.V1.0
Materiale di base:
di composti ripieni di ceramica di PTFE
Conteggio di strato:
PCB doppio strato, multistrato, ibrido
Spessore del PWB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP ecc…
Evidenziare:

60mil Rogers Two Sided Pcb

,

PWB bilaterale riempito ceramico di PTFE

,

Rogers Printed Circuit Boards

Descrizione del prodotto

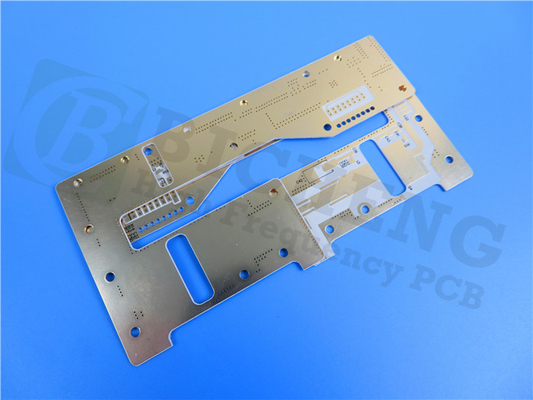

Il PWB ad alta frequenza di strato doppio ha fatto su Rogers 60mil RT/duroid 6035HTC con la maschera verde per gli amplificatori di alto potere rf

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I materiali ad alta frequenza del circuito di RT/duroid 6035HTC di Rogers Corporation sono composti riempiti ceramici di PTFE per uso nell'alto potere rf e nelle applicazioni di microonda. Con una conducibilità termica di quasi 2,4 volte i prodotti standard di RT/duroid 6000 e l'ossequio (electrodeposited ed inverso) della stagnola di rame con la stabilità termica a lungo termine eccellente, laminati di RT/duroid 6035HTC sono una scelta eccezionale per le applicazioni di alto potere.



Caratteristiche/benefici:

1. Alta conducibilità termica

La dissipazione di calore dielettrica migliore permette alle temperature di funzionamento più basse per le applicazioni di alto potere



2. Tangente con poche perdite

Prestazione ad alta frequenza eccellente



3. Basso profilo termicamente stabile ed invertire per trattare stagnola di rame

Perdita di inserzione più bassa e stabilità termica eccellente di tracce



4. Sistema avanzato del riempitore

Abilità migliore del trapano e vita estesa dello strumento confrontate ad allumina che contiene i materiali del circuito



Alcune applicazioni tipiche:

1. Alto potere rf ed amplificatori di a microonde

2. Amplificatori di potenza, accoppiatori, filtri

3. Combinatrici, divisori di potere



composti riempiti ceramici bilaterali del PWB PTFE di 60mil Rogers 6035HTC 0



Capacità del PWB (RT/duroid 6035HTC)

Materiale del PWB: di composti ripieni di ceramica di PTFE
Designazione: RT/duroid 6035HTC
Costante dielettrica: 3.50±0.05
Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…



Scheda di dati di RT/duroid 6035HTC

Valore tipico di RT/duroid 6035HTC
Proprietà RT/duorid 6035HTC Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.50±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica, εDesign 3,6 Z   8 gigahertz - 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione 0,0013 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -66 Z ppm/℃ -50 ℃to 150℃ MOD IPC-TM-650, 2.5.5.5
Resistività di volume 108   MΩ.cm IPC-TM-650, 2.5.17.1
Resistività di superficie 108   MΩ IPC-TM-650, 2.5.17.1
Stabilità dimensionale -0,11 -0,08 MD DI CMD mm/m (mil/pollice) 0,030" spessore della stagnola di 1oz EDC dopo incissione all'acquaforte “+E4/105 IPC-TM-650 2.4.39A
Modulo di tensione 329 244 MD CMD kpsi 40 ore di @23℃/50RH ASTM D638
Assorbimento di Moisure 0,06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coefficiente di espansione termica (- 50 ℃ di ℃to 288) 19 19 39 Z DI X-Y ppm/℃ RH di 23℃/50% IPC-TM-650 2.4.41
Conducibilità termica 1,44   W/m/k 80℃ ASTM C518
Densità 2,2   gm/cm3 23℃ ASTM D792
Buccia di rame Stength 7,9   pli sec 20. ℃ @288 IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì
