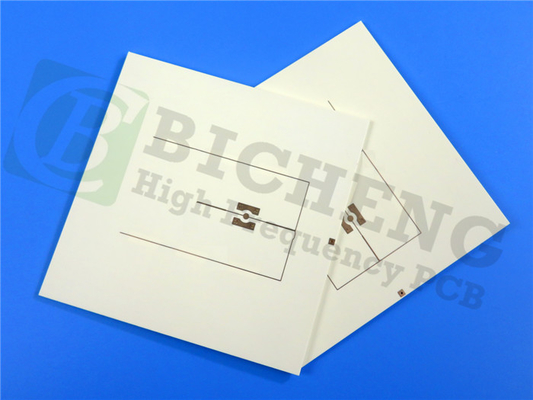

bordo del PWB di 16.7mil RO4003C LoPro Rogers per i server dei router
  • Nome
  • Nome

bordo del PWB di 16.7mil RO4003C LoPro Rogers per i server dei router

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-130.V1.0
Materiale di base:
Laminati ceramici dell'idrocarburo
Conteggio di strato:
PCB doppio strato, multistrato, ibrido
Spessore del PWB:
12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP, latta ecc di immersione…
Evidenziare:

bordo del PWB di 16.7mil Rogers

,

Bordo del PWB di RO4003C LoPro Rogers

,

Bordo del PWB di Rogers dei server dei router

Descrizione del prodotto



PCB Rogers a doppio strato Costruito su 16.7mil RO4003C LoPro Pellicola trattata inversa perRouter, server ecc.

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



I laminati RO4003C LoPro utilizzano una tecnologia proprietaria di Rogers che consente al foglio trattato al contrario di legarsi al dielettrico RO4003C standard.Ciò si traduce in un laminato con bassa perdita del conduttore per una migliore perdita di inserzione e integrità del segnale, pur mantenendo tutti gli altri attributi desiderabili del sistema laminato standard RO4003C.



Caratteristiche e vantaggi:

I materiali RO4003C sono laminati di idrocarburi/ceramica rinforzati con lamina trattata inversa a profilo molto basso.

1. Minore perdita di inserzione

2. PIM basso

3. Maggiore integrità del segnale

4. Elevata densità del circuito



Basso coefficiente di dilatazione termica dell'asse Z

1. Capacità della scheda multistrato

2. Flessibilità progettuale



Processo senza piombo compatibile

1. Elaborazione ad alta temperatura

2. Soddisfa le preoccupazioni ambientali



Resistente al CAF



La nostra capacità PCB (RO4003C LoPro)

La nostra capacità PCB (RO4003C LoPro)
Materiale PCB: Laminati ceramici idrocarburici
Designazione: RO4003C LoPro
Costante dielettrica: 3,38 ± 0,05
Numero di strati: PCB doppio strato, multistrato, ibrido
Peso del rame: 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm)
Spessore PCB: 12,7 mil (0,323 mm), 16,7 mil (0,424 mm), 20,7 mil (0,526 mm), 32,7 mil (0,831 mm), 60,7 mil (1,542 mm)
Dimensione PCB: ≤400mm X 500mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, OSP, stagno per immersione ecc.



Alcune applicazioni tipiche:

1. Applicazioni digitali come server, router e backplane ad alta velocità

2. Antenne per stazioni base cellulari e amplificatori di potenza

3. LNB per satelliti a trasmissione diretta

4. Tag di identificazione RF



bordo del PWB di 16.7mil RO4003C LoPro Rogers per i server dei router 0



Proprietà tipiche di RO4003C LoPro

RO4003C LoPro
Proprietà Valore tipico Direzione Unità Condizione Metodo di prova
Costante dielettrica, Processo 3,38 ± 0,05 z.z -- 10GHz/23°C IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica, progetto 3.5 z.z -- da 8 a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione abbronzatura, 0,0027 0,0021 z.z -- 10GHz/23°C 2,5GHz/23°C IPC-TM-650 2.5.5.5
Coefficiente termico diR 40 z.z ppm/°C da -50°C a 150°C IPC-TM-650 2.5.5.5
Resistività di volume 1,7 X 1010   MΩ•cm CONDI A IPC-TM-650 2.5.17.1
Resistività superficiale 4,2 X 109   MΩ CONDI A IPC-TM-650 2.5.17.1
Forza elettrica 31,2(780) z.z Chilovolt/mm(V/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 26889(3900) Y MPa(kpsi) RT ASTM D638
Resistenza alla trazione 141(20.4) Y MPa(kpsi) RT ASTM D638
Resistenza alla flessione 276(40)   MPa(kpsi)   IPC-TM-650 2.4.4
Stabilità dimensionale <0,3 X, Y mm/m (mil/pollici) dopo attacco +E2/150°C IPC-TM-650 2.4.39A
Coeffifi ciente di dilatazione termica 11 X ppm/°C da -55 a 288°C IPC-TM-650 2.1.41
14 si
46 z.z
TG >280   °C TMA UN IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D3850
Conduttività termica 0,64   W/m/°K 80°C ASTM C518
Assorbimento dell'umidità 0.06   % Immersione per 48 ore Campione da 0,060” Temperatura 50°C ASTM D570
Densità 1.79   g/cm3 23°C ASTM D792
Resistenza alla buccia di rame 1,05(6,0)   N/mm(pli) dopo la saldatura galleggiante 1 oz.Foglio TC IPC-TM-650 2.4.8
Infiammabilità N / A       UL94
Processo senza piombo compatibile SÌ
