integrità di segnale aumentata bordo del PWB di 20.7mil RO4350B LoPro Rogers
  • Nome
  • Nome

integrità di segnale aumentata bordo del PWB di 20.7mil RO4350B LoPro Rogers

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-135.V1.0
Materiale di base:
Laminati ceramici dell'idrocarburo
Conteggio di strato:
PCB doppio strato, multistrato, ibrido
Spessore del PWB:
10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP, latta ecc di immersione…
Evidenziare:

bordo del PWB di 20.7mil Rogers

,

Bordo del PWB di RO4350B LoPro Rogers

,

PWB di Rogers 4350B

Descrizione del prodotto



Il PWB doppio di Rogers di strato ha costruito 20,7sulla stagnola trattata l'inverso dimilRO4350B LoPro con Ni/Au per l'amplificatore a basso rumore

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Laminati di RO4350B LoPro usare la tecnologia di un Rogers privato che permette che la stagnola trattata l'inverso leghi al dielettrico standard di RO4350B. Ciò provoca un laminato con perdita bassa del conduttore per perdita di inserzione ed integrità di segnale migliori mentre mantiene tutti gli altri attributi desiderabili del sistema laminato standard di RO4350B.



Caratteristiche e benefici:

I materiali di RO4350B sono idrocarburo di rinforzo/laminati ceramici con l'inverso stesso di basso profilo hanno trattato la stagnola.

1. Perdita di inserzione più bassa

2. PIM basso

3. Integrità di segnale aumentata

4. Alta densità del circuito



Coefficiente basso di Z-asse di espansione termica

1. Capacità a più strati del bordo

2. Flessibilità di progettazione



Processo senza piombo compatibile

1. Elaborazione ad alta temperatura

2. Incontra le preoccupazioni ambientali



CAF resistente

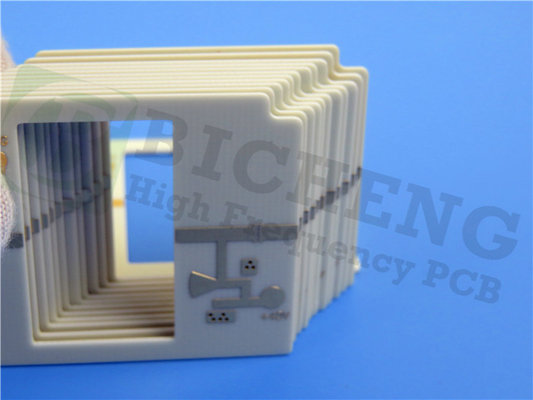

integrità di segnale aumentata bordo del PWB di 20.7mil RO4350B LoPro Rogers 0



La nostra capacità del PWB (RO4350B LoPro)

La nostra capacità del PWB (RO4350B LoPro)
Materiale del PWB: Laminati ceramici dell'idrocarburo
Designazione: RO4350B LoPro
Costante dielettrica: 3.48±0.05
Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP, latta ecc di immersione…



Alcune applicazioni tipiche:

1. Applicazioni di Digital quali i server, i router e gli aerei posteriori ad alta velocità

2. Antenne e amplificatori di potenza cellulari della stazione base

3. LNB per i satelliti diretti di radiodiffusione

4. Etichette di identificazione di rf



Proprietà tipiche di RO4350B LoPro

Proprietà tipiche di RO4350B LoPro
Proprietà Valore tipico Direzione Unità Circostanza Metodo di prova
Costante dielettrica,  trattato 3,48 ± 0,05 z -- 10 GHz/23°C IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica,  di progettazione 3,55 z -- 8 - 40 gigahertz Metodo di lunghezza di fase differenziale
Il fattore di dissipazione si abbronza,  0,0037 0,0031 z -- 10 GHz/23°C 2,5 GHz/23°C IPC-TM-650 2.5.5.5
Coeffifi termico cient di r 50 z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistività di volume 1,2 x 1010   MΩ•cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie 5,7 x 109   MΩ COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) z KV/mm (V/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
Modulo di tensione 11473(1664) Y MPa (kpsi) RT ASTM D638
Resistenza alla trazione 175 (25,4) Y MPa (kpsi) RT ASTM D638
Resistenza alla flessione 255(37)   MPa (kpsi)   IPC-TM-650 2.4.4
Stabilità dimensionale <0> X, Y mm/m (mil/pollice) dopo incissione all'acquaforte +E2/150°C IPC-TM-650 2.4.39A
Coeffifi cient di espansione termica 14 x ppm/°C -55 a 288°C IPC-TM-650 2.1.41
16 y
35 z
Tg >280   °C TMA IPC-TM-650 2.4.24.3
Il TD 390   °C TGA   ASTM D3850
Conducibilità termica 0,62   W/m/°K 80°C ASTM C518
Assorbimento dell'umidità 0,06   % 48 ore di immersione 0,060" temperatura 50°C del campione ASTM D570
Densità 1,86   gm/cm3 23°C ASTM D792
Forza di buccia di rame 0,88 (5,0)   N/mm (pli) dopo il galleggiante della lega per saldatura 1 oncia. Stagnola di TC IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì



integrità di segnale aumentata bordo del PWB di 20.7mil RO4350B LoPro Rogers 1
