bordo del PWB parteggiato doppio di 10mil TC350 Rogers per le combinatrici di a microonde
  • Nome
  • Nome

bordo del PWB parteggiato doppio di 10mil TC350 Rogers per le combinatrici di a microonde

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-138.V1.0
Materiale di base:
La vetroresina tessuta di rinforzo, riempito ceramico, PTFE ha basato composito
Conteggio di strato:
PCB doppio strato, multistrato, ibrido
Dimensione del PWB:
≤400 mm x 500 mm
Spessore del PWB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP, latta ecc di immersione…
Evidenziare:

bordo del PWB di 10mil Rogers

,

Doppio bordo parteggiato del PWB di Rogers

,

Bordo del PWB di Rogers delle combinatrici di a microonde

Descrizione del prodotto

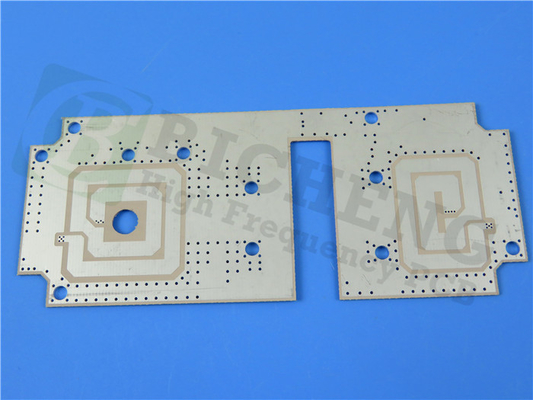

PCB a doppia faccia costruito su 10mil Rogers TC350 con Immersion Gold per combinatori a microonde.

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Il TC350 di Rogers è un composito a base di PTFE rinforzato con fibra di vetro rinforzato con ceramica da utilizzare per la realizzazione di circuiti stampati. .Perdite inferiori si traducono in maggiori guadagni/efficienze dell'amplificatore e dell'antenna.



Caratteristiche e benefici:

1. La maggiore conduttività termica del TC350 offre una maggiore gestione della potenza, riduce i punti caldi e migliora l'affidabilità del dispositivo.Ciò si traduce in temperature di giunzione ridotte e prolunga la durata dei componenti attivi, il che è fondamentale per migliorare l'affidabilità dell'amplificatore di potenza, estendere l'MTBF e ridurre i costi di garanzia.



2. TC350 ha un'eccellente stabilità della costante dielettrica in un ampio intervallo di temperature.Ciò aiuta i progettisti di amplificatori di potenza e antenne a massimizzare il guadagno e ridurre al minimo la larghezza di banda morta persa a causa della deriva della costante dielettrica al variare della temperatura operativa.



3. TC350 gode di un forte legame con il rame, utilizzando rame a basso profilo per microonde.Ciò si traduce in una perdita di inserzione ancora inferiore a causa delle perdite per effetto pelle del rame che sono più evidenti a frequenze RF e microonde più elevate.



Le nostre capacità PCB (TC350)

Materiale PCB: Composito a base di PTFE rinforzato con fibra di vetro intrecciata, caricato con ceramica
Designazione: TC350
Costante dielettrica: 3,5 ± 0,05
Conduttività termica 0,72 W/mK
Fattore di dissipazione Df .002@10 GHz
Numero di strati: PCB doppio strato, multistrato, ibrido
Peso del rame: 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm)
Spessore PCB: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensione PCB: ≤400mm X 500mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, OSP, stagno per immersione ecc.



Applicazioni tipiche:

1. Combinatore di microonde e divisori di potenza

2. Amplificatori di potenza, filtri e accoppiatori

3. Amplificatori montati su torre (TMA) e booster montati su torre (TMB)

4. Antenne a ciclo termico sensibili alla deriva dielettrica



bordo del PWB parteggiato doppio di 10mil TC350 Rogers per le combinatrici di a microonde 0



proprietà tipichedi TC350:

Proprietà Unità Valore Metodo di prova
1. Proprietà elettriche
Costante dielettrica (può variare in base allo spessore)
@1MHz － 3.50 IPCTM-650 2.5.5.3
a 1,8 GHz － 3.50 CAVITÀ RISONANTE
@10 GHz － 3.50 IPCTM-650 2.5.5.5
Fattore di dissipazione
@1MHz － 0,0015 IPCTM-650 2.5.5.3
a 1,8 GHz － 0,0018 CAVITÀ RISONANTE
@10 GHz － 0,0020 IPCTM-650 2.5.5.5
Coefficiente di temperatura del dielettrico －
TC r @ 10 GHz (-40-150°C) ppm/ºC -9 IPCTM-650 2.5.5.5
Resistività di volume
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Resistività superficiale
C96/35/90 MΩ 3.2x107 IPC TM-650 2.5.17.1
E24/125 MΩ 4.3x108 IPC TM-650 2.5.17.1
Forza elettrica Volt/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Rottura dielettrica kV 40 IPCTM-650 2.5.6
Resistenza all'arco sec >240 IPCTM-650 2.5.1
2. Proprietà termiche
Temperatura di decomposizione (Td)
Iniziale °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 min >60 IPC TM-650 2.4.24.1
T288 min >60 IPC TM-650 2.4.24.1
T300 min >60 IPC TM-650 2.4.24.1
Espansione termica, CTE (x,y) 50-150ºC ppm/ºC 7, 7 IPCTM-650 2.4.41
Espansione termica, CET (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% espansione asse z (50-260ºC) % 1.2 IPC TM-650 2.4.24
3. Proprietà meccaniche
Peel Strength to Copper (1 oz/35 micron)
Dopo stress termico libbre/pollici (N/mm) 7 (1.2) IPCTM-650 2.4.8
A temperature elevate (150ºC) libbre/pollici (N/mm) 9 (1,6) IPCTM-650 2.4.8.2
Dopo le soluzioni di processo libbre/pollici (N/mm) 7 (1.2) IPCTM-650 2.4.8
Modulo di Young kpsi (MPa)   IPC TM-650 2.4.18.3
Resistenza alla flessione (macchina/incrocio) kpsi (MPa) 14/10 (97/69) IPCTM-650 2.4.4
Resistenza alla trazione (macchina/incrocio) kpsi (MPa) 8/11 (76/55) IPC TM-650 2.4.18.3
Modulo di compressione kpsi (MPa)   ASTM D-3410
Rapporto di Poisson －   ASTM D-3039
4. Proprietà fisiche
Assorbimento dell'acqua % 0,05 IPC TM-650 2.6.2.1
Densità, ambiente 23ºC gr/cm3 2.30 ASTM D792 Metodo A
Conduttività termica W/mK 0,72 ASTM D5470
Calore specifico J/gK 0,90 ASTM D5470
Infiammabilità classe V0 UL-94
Degassamento NASA, 125ºC, ≤10-6 torr
Perdita di massa totale % 0.02 NASA SP-R-0022A
Volatili raccolti % 0.01 NASA SP-R-0022A
Vapore acqueo recuperato % 0.01 NASA SP-R-0022A
