bordo del PWB di 15mil TMM10 Rogers con la maschera verde della lega per saldatura per Chip Testers

15mil TMM10 Rogers PCB Board With Green Solder Mask For Chip Testers
15mil TMM10 Rogers PCB Board With Green Solder Mask For Chip Testers

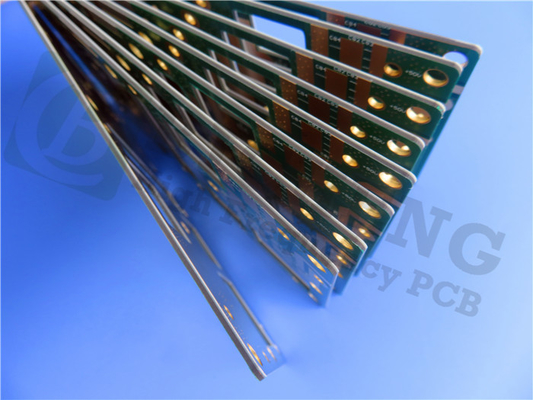

Grande immagine :  bordo del PWB di 15mil TMM10 Rogers con la maschera verde della lega per saldatura per Chip Testers

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-148.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: Ceramico, idrocarburo, composti Thermoset del polimero Conteggio di strato: PCB doppio strato, multistrato, ibrido
Dimensione del PWB: ≤400 mm x 500 mm Spessore del PWB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…
Evidenziare:

Bordo del PWB di TMM10 Rogers

,

bordo del PWB di 15mil Rogers

,

TMM10 Rogers Printed Circuit Board



PWB ad alta frequenza di Rogers 15mil TMM10 con l'oro di immersione e la maschera verde della lega per saldatura per Chip Testers

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I materiali thermoset di microonda del TMM10 di Rogers sono ceramici, idrocarburo, composti thermoset del polimero progettati per le alte applicazioni di stripline e della microstriscia dell'affidabilità del placcare-attraverso-foro.



I laminati TMM10 elettrici e le caratteristiche meccaniche combinano molti dei vantaggi di ceramico ed il circuito convenzionale di a microonde di PTFE lamina senza l'esigenza dei processi di fabbricazione specifici tipici di questi materiali.



Il coefficiente termico della costante dielettrica dei laminati TMM10 è tipicamente di meno di 30 ppm/°C, che è estremamente - bassi. Il materiale può produrre gli alti fori metallizzati dell'affidabilità con il restringimento minimo incissione all'acquaforte stima grazie ai suoi coefficienti isotropi di espansione termica, che sono abbinati estremamente molto attentamente a quelli di rame. Ulteriormente, la conducibilità termica dei laminati TMM10 è circa due volte più alta della quella dei laminati convenzionali di PTFE/ceramic, rendendolo più facile rimuovere il calore dal sistema.



Le resine thermoset utilizzate in laminati TMM10 per impedirli ammorbidire una volta riscaldato. Di conseguenza, non c'è necessità di preoccuparsi per il sollevamento del cuscinetto o altre emissioni mentre la componente del cavo conduce alle tracce di circuito.



Alcune applicazioni tipiche:

1. Filtri ed accoppiatore

2. Amplificatori di potenza e combinatrici

3. Circuiti di a microonde e di rf



Le nostre capacità (TMM10)

Materiale del PWB: Ceramico, idrocarburo, composti Thermoset del polimero
Designazione: TMM10
Costante dielettrica: 9,20 ±0.23
Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…







Scheda di dati di TMM10

Valore tipico TMM10
Proprietà   TMM10 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 9.20±0.23 Z   10 gigahertz IPC-TM-650 2.5.5.5
Costante dielettrica, εDesign 9,8 - - 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione (processo) 0,0022 Z - 10 gigahertz IPC-TM-650 2.5.5.5
Coefficiente termico della costante dielettrica -38 - ppm/°K -55℃-125℃ IPC-TM-650 2.5.5.5
Resistenza di isolamento >2000 - Gohm C/96/60/95 ASTM D257
Resistività di volume 2 x 108 - Mohm.cm - ASTM D257
Resistività di superficie 4 x 107 - Mohm - ASTM D257
Forza elettrica (resistenza dielettrica) 285 Z V/mil - IPC-TM-650 metodo 2.5.6.2
Proprietà termiche
Temperatura di Decompositioin (TD) 425 425 ℃TGA - ASTM D3850
Coefficiente di espansione termica - x 21 X ppm/K 0 - 140 ASTM E 831 IPC-TM-650, 2.4.41
Coefficiente di espansione termica - Y 21 Y ppm/K 0 - 140 ASTM E 831 IPC-TM-650, 2.4.41
Coefficiente di espansione termica - Z 20 Z ppm/K 0 - 140 ASTM E 831 IPC-TM-650, 2.4.41
Conducibilità termica 0,76 Z W/m/K 80 ASTM C518
Proprietà meccaniche
Forza di buccia di rame dopo lo stress termico 5,0 (0,9) X, Y lb/inch (N/mm) dopo il galleggiante della lega per saldatura 1 oncia. EDC IPC-TM-650 metodo 2.4.8
Resistenza alla flessione (MD/CMD) 13,62 X, Y kpsi ASTM D790
Modulo flessionale (MD/CMD) 1,79 X, Y Mpsi ASTM D790
Proprietà fisiche
Assorbimento dell'umidità (2X2) 1.27mm (0,050") 0,09 - % D/24/23 ASTM D570
3.18mm (0,125") 0,2
Peso specifico 2,77 - - ASTM D792
Capacità termica specifica 0,74 - J/g/K Calcolato
Processo senza piombo compatibile - - - -
