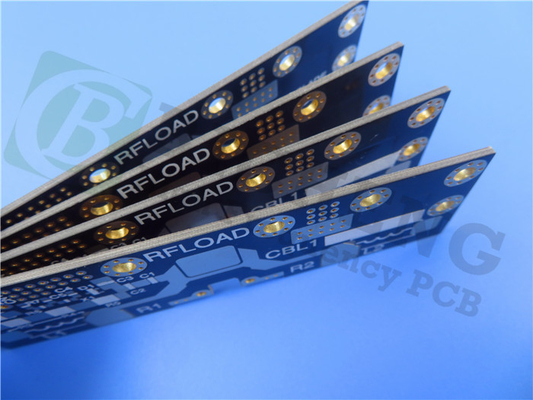

bordo del PWB di microonda di 1.524mm 60mil Rogers TMM10 per le antenne della toppa
  • Nome

bordo del PWB di microonda di 1.524mm 60mil Rogers TMM10 per le antenne della toppa

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-152.V1.0
Materiale di base:
Ceramico, idrocarburo, composti Thermoset del polimero
Conteggio di strato:
PCB doppio strato, multistrato, ibrido
Dimensione del PWB:
≤400 mm x 500 mm
Spessore del PWB:
15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, OSP ecc…
Evidenziare:

Bordo del PWB di microonda di Rogers TMM10

,

bordo del PWB di microonda di 1.524mm

,

Bordo del PWB di microonda delle antenne 60mil della toppa

Descrizione del prodotto



Rogers Microwave PCBs costruito su 60mil 1.524mm TMM10 con l'oro di immersione per le antenne della toppa

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I materiali thermoset di microonda del TMM10 di Rogers sono ceramici, idrocarburo, composti thermoset del polimero progettati per le alte applicazioni di stripline e della microstriscia dell'affidabilità del placcare-attraverso-foro.



Le proprietà elettriche e meccaniche dei laminati TMM10 combinano molti dei benefici sia dei laminati ceramici che tradizionali del circuito di a microonde di PTFE, senza richiedere le tecniche specializzate di produzione comuni a questi materiali.



I laminati TMM10 hanno un coefficiente termico particolarmente basso della costante dielettrica, in genere meno di 30 ppm/°C. I coefficienti isotropi del materiale di espansione termica, molto da vicino abbinati per ramare, tenere conto produzione di alti fori metallizzati di affidabilità e di valori bassi di restringimento incissione all'acquaforte. Ancora, la conducibilità termica dei laminati TMM10 è approssimativamente due volte quella dei laminati tradizionali di PTFE/ceramic, facilitando la rimozione del calore.



I laminati TMM10 sono basati sulle resine thermoset e non ammorbidiscono una volta riscaldati. Di conseguenza, il legame del cavo dei cavi componenti alle tracce di circuito può essere eseguito senza preoccupazioni del cuscinetto che sollevano o deformazione del substrato.



Alcune applicazioni tipiche:

1. Tester di chip

2. Polarizzatori e lenti dielettrici

3. Antenne della toppa

4. Amplificatori di potenza e combinatrici

5. Circuiti di a microonde e di rf



Le nostre capacità (TMM10)

Capacità del PWB (TMM10)
Materiale del PWB: Ceramico, idrocarburo, composti Thermoset del polimero
Designazione: TMM10
Costante dielettrica: 9,20 ±0.23
Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…



Scheda di dati di TMM10

Valore tipico TMM10
Proprietà   TMM10 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 9.20±0.23 Z   10 gigahertz IPC-TM-650 2.5.5.5
Costante dielettrica, εDesign 9,8 - - 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione (processo) 0,0022 Z - 10 gigahertz IPC-TM-650 2.5.5.5
Coefficiente termico della costante dielettrica -38 - ppm/°K -55℃-125℃ IPC-TM-650 2.5.5.5
Resistenza di isolamento >2000 - Gohm C/96/60/95 ASTM D257
Resistività di volume 2 x 108 - Mohm.cm - ASTM D257
Resistività di superficie 4 x 107 - Mohm - ASTM D257
Forza elettrica (resistenza dielettrica) 285 Z V/mil - IPC-TM-650 metodo 2.5.6.2
Proprietà termiche
Temperatura di Decompositioin (TD) 425 425 ℃TGA - ASTM D3850
Coefficiente di espansione termica - x 21 X ppm/K ℃ 0 - 140 ASTM E 831 IPC-TM-650, 2.4.41
Coefficiente di espansione termica - Y 21 Y ppm/K ℃ 0 - 140 ASTM E 831 IPC-TM-650, 2.4.41
Coefficiente di espansione termica - Z 20 Z ppm/K ℃ 0 - 140 ASTM E 831 IPC-TM-650, 2.4.41
Conducibilità termica 0,76 Z W/m/K ℃ 80 ASTM C518
Proprietà meccaniche
Forza di buccia di rame dopo lo stress termico 5,0 (0,9) X, Y lb/inch (N/mm) dopo il galleggiante della lega per saldatura 1 oncia. EDC IPC-TM-650 metodo 2.4.8
Resistenza alla flessione (MD/CMD) 13,62 X, Y kpsi ASTM D790
Modulo flessionale (MD/CMD) 1,79 X, Y Mpsi ASTM D790
Proprietà fisiche
Assorbimento dell'umidità (2X2) 1.27mm (0,050") 0,09 - % D/24/23 ASTM D570
3.18mm (0,125") 0,2
Peso specifico 2,77 - - ASTM D792
Capacità termica specifica 0,74 - J/g/K Calcolato
Processo senza piombo compatibile SÌ - - - -
