Scheda PCB RF stampata AD1000 Arlon PTFE ceramica riempita ad alta frequenza

Scheda PCB RF stampata AD1000 Arlon PTFE ceramica riempita ad alta frequenza

MOQ: 1pcs
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000PCS al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-179.V1.0
Materiale di base:
PTFE/Ceramic rinforzato con vetro tessuto ha riempito
Conteggio di strato:
Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Spessore del PWB:
6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc…
Evidenziare:

6mil ha stampato il bordo del PWB di rf

,

Bordo riempito ceramico del PWB di PTFE rf

,

Bordo rinforzato con vetro tessuto del PWB di rf

Descrizione del prodotto



Rogers AD1000 Circuito stampato Arlon PTFE PCB ad alta frequenza riempito di ceramica PCB a doppia faccia AD1000 RF

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Breve introduzione

AD1000 è un materiale ad alta frequenza ad alta costante dielettrica (10,2 o superiore), un laminato rinforzato con vetro intrecciato.Permette la miniaturizzazione del circuito, rispetto ai tradizionali materiali a bassa perdita e consente una maggiore stabilità dimensionale e robustezza meccanica rispetto ad altri laminati 10 Dk.I laminati AD1000 sono considerati un materiale morbido che può sopportare sollecitazioni vibrazionali, non necessitano di lavorazioni o manipolazioni complicate durante il processo di fabbricazione, rispetto ai materiali ceramici puri.



Caratteristiche:

1. PTFE/Ceramica rinforzata con vetro intrecciato con Dk elevato di 10,2

2. Conducibilità termica di 0,81 W/mK

3. L'elevata resistenza alla pelatura del rame consente di ottenere linee incise più sottili

4. Perdita di inserzione più bassa

5. Dimensioni del pannello più grandi disponibili

6. Basso assorbimento di umidità dello 0,03%

7. Fissaggio di componenti ceramici altamente affidabile e affidabilità PTH derivanti da eccellenti valori CTE

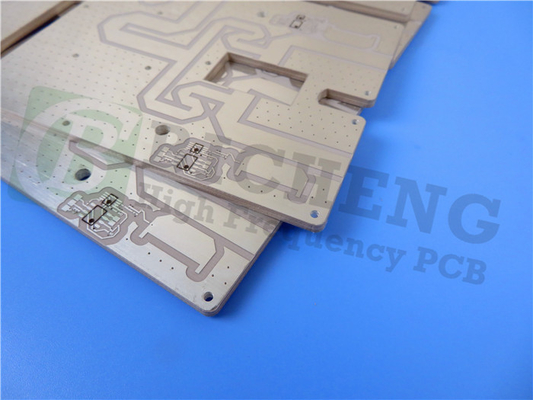

Scheda PCB RF stampata AD1000 Arlon PTFE ceramica riempita ad alta frequenza 0



Scheda PCB RF stampata AD1000 Arlon PTFE ceramica riempita ad alta frequenza 1



Applicazioni tipiche:

1. Sistemi di prevenzione delle collisioni con aeromobili (TCAS)

2. Sistemi di sorveglianza radar a terra

3. Amplificatori a basso rumore (LNA)

4. Circuiti miniaturizzati e antenne patch

5. Amplificatori di potenza (PA)

6. Moduli radar e collettori

7. X-Band e inferiore



Scheda PCB RF stampata AD1000 Arlon PTFE ceramica riempita ad alta frequenza 2



La nostra capacità PCB (AD1000)

Materiale PCB: PTFE rinforzato con vetro intrecciato/caricato con ceramica
Designazione: AD1000
Costante dielettrica: 10.2
Fattore di dissipazione 0,0023 10 GHz
Numero di strati: PCB a doppia faccia, PCB multistrato, PCB ibrido
Peso del rame: 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm)
Spessore PCB: 6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil ( 3,175 mm ), 127 mil (3,226 mm )
Dimensione PCB: ≤400mm X 500mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso ecc.
Finitura superficiale: Rame nudo, HASL, ENIG, Immersion silver, Immersion tin, OSP ecc..



Perché scegliere noi?

1. La progettazione ingegneristica impedisce che si verifichino problemi in fase di pre-produzione;

2. ISO9001, ISO14001, ISO13485, fabbrica di produzione certificata UL;

3. Ispezione AOI;

4. Consegna puntuale superiore al tasso di consegna puntuale del 98%;

5. Officina 16000㎡;

6. Capacità di produzione di 30000㎡ al mese;

7. 8000 tipi di PCB al mese;

8. Controllo CADCAM rapido e quotazione PCB gratuita;

9. Più di 18+ anni di esperienza PCB;

10. Tasso di reclami dei clienti: <1%



Altri PCB ad alta frequenza disponibili

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ecc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC ecc.

Rogers TMM4, TMM10, Kappa 438 ecc.

PTFE F4B DK2.2, DK2.65

Taconico TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, RF-60A, RF-60TC ecc.

AD450, AD600, TC350 ecc.
