30mil AD1000 Scheda PCB RF a doppia faccia ad alta frequenza con oro ad immersione

30mil AD1000 High Frequency Double Sided RF PCB Board With Immersion Gold
30mil AD1000 High Frequency Double Sided RF PCB Board With Immersion Gold 30mil AD1000 High Frequency Double Sided RF PCB Board With Immersion Gold 30mil AD1000 High Frequency Double Sided RF PCB Board With Immersion Gold 30mil AD1000 High Frequency Double Sided RF PCB Board With Immersion Gold

Grande immagine :  30mil AD1000 Scheda PCB RF a doppia faccia ad alta frequenza con oro ad immersione

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-180.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000PCS al mese
Descrizione di prodotto dettagliata
materiale di base: AD1000 0,762 mm Conteggio strati: 2 strati
Spessore PCB: 0,8 mm±0,1 Dimensioni del circuito stampato: 42 x 25 mm=1 su
Peso di rame: 1 oncia Finitura superficiale: Oro da immersione
Evidenziare:

bordo del PWB di 30mil rf

,

Doppio bordo parteggiato del PWB di rf

,

Bordo ad alta frequenza del PWB di rf



30milAD1000 PCB ad alta frequenza PCB RF a doppia faccia DK 10.2 PWBcon ImmersioneOro

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Breve introduzione

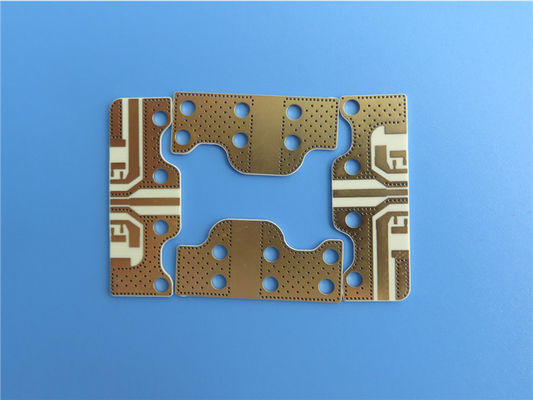

Questo tipo di PCB RF ad immersione in oro è realizzato su materiale AD1000, PTFE/fibra di vetro intrecciata/laminato riempito di ceramica.Il circuito stampato è a doppio strato con rame finito da 1 oz.Nessuna maschera di saldatura e serigrafia.Entrambi gli strati sono completamente esposti all'aria.Ha uno spessore di 0,8 mm e 50 tavole sono confezionate sottovuoto per la spedizione.



TipicoApplicazioni:

1. Sistemi di prevenzione delle collisioni con aeromobili (TCAS)

2. Sistemi di sorveglianza radar a terra

3. Amplificatori a basso rumore (LNA)

4. Circuiti miniaturizzati e antenne patch

5. Amplificatori di potenza (PA)

6. Moduli radar e collettori

7. X-Band e inferiore



Specifiche PCB

DIMENSIONE PCB 42 x 25 mm=1 su
TIPO SCHEDA PCB a doppia faccia
Numero di strati 2 strati
Componenti a montaggio superficiale
Componenti a foro passante NO
ACCUMULO DI STRATI rame ------- 17um (0,5 once) + strato superiore della piastra
AD1000 0,762 mm
rame ------- 17um (0,5 once) + piastra BOT Layer
TECNOLOGIA
Traccia minima e spazio: 10 milioni / 10 milioni
Fori minimi / massimi: 0,3 mm / 3,0 mm
Numero di diversi fori: 2
Numero di fori: 115
Numero di slot fresati: 0
Numero di ritagli interni: No
Controllo dell'impedenza: No
Numero di dito d'oro: 0
MATERIALE SCHEDA
Vetro epossidico: AD1000 0,762 mm
Lamina finale esterna: 1,0 once
Lamina finale interna: N / A
Altezza finale del PCB: 0,8mm±0,1
PLACCATURA E RIVESTIMENTO
Finitura superficiale Oro da immersione, 52%
Maschera di saldatura Applica a: N / A
Colore maschera di saldatura: N / A
Tipo di maschera per saldatura: N / A
CONTORNO/TAGLIO Instradamento
MARCATURA
Lato della legenda del componente N / A
Colore della legenda dei componenti N / A
Nome o logo del produttore: N / A
ATTRAVERSO Foro passante placcato (PTH), dimensione minima 0,3 mm.
GRADO DI INFIAMMABILITA' 94V-0
TOLLERANZA DIMENSIONALE
Dimensione contorno: 0,0059"
Placcatura della scheda: 0,0029"
Tolleranza di foratura: 0,002"
TEST Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo, globalmente.
