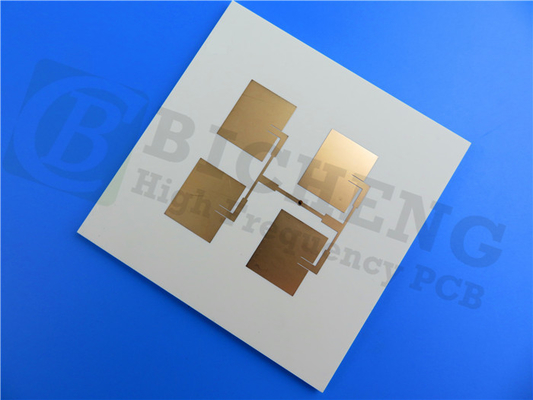

Circuito ad alta frequenza dell'oro di immersione di doppio strato del PWB 60mil Rogers 4533 dell'antenna RO4533
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato di alta frequenza sviluppato su Rogers RO4533, un tipo di prestazione di costo e laminati del grado dell'antenna. È sul centro 60mil (1.524mm) con rame 1oz ha finito, nessuna maschera della lega per saldatura da entrambi i lati. L'oro di immersione è sullo strato superiore e sullo strato inferiore con i vias. I bordi sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 25 bordi sono imballati per la spedizione.
Specifiche del PWB
| DIMENSIONE DEL PWB | 55 x 92mm=1up |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 17um (0,5 once) +plate |
| Rogers RO4533 1.524mm | |
| rame ------- 17um (0,5 once) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 10 mil/10 |
| Fori minimi/massimi: | 0,3 millimetri/4,0 millimetri |
| Numero dei fori differenti: | 3 |
| Numero dei luoghi di perforazione: | 159 |
| Numero delle scanalature macinate: | 1 |
| Numero dei ritagli interni: | 2 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | Rogers RO4533 1.524mm |
| Esterno finale della stagnola: | 1,0 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 1,6 millimetri ±0.16 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione, 91% |
| Saldi la maschera per applicarsi a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY | 94V-0 |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Applicazioni tipiche:
1. Antenne cellulari della stazione base dell'infrastruttura
2. Reti dell'antenna di WiMax
I nostri vantaggi
1.ISO9001, ISO14001, IATF16949, ISO13485, UL ha certificato;
2.More che esperienza ad alta frequenza del PWB degli anni 18+;
l'ordine della quantità 3.Small è disponibile, nessun MOQ ha richiesto;
4.We sono un gruppo di passione, disciplina, la responsabilità e l'onestà;
5.Delivery in tempo: >98%, tasso di reclamo del cliente: <1>
6.16000㎡ l'officina, 30000㎡ ha prodotto un mese e 8000 tipi di mesi del PWB un;
le capacità del PWB 7.Powerful sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
8.IPC classe 3 della classe 2/IPC
Valori tipici (RO4533, RO4534, RO4535)
| Proprietà | Valori tipici | Direzione | Unità | Circostanza | Metodo di prova | ||
| RO4533 | RO4534 | RO4535 | |||||
| Costante dielettrica, er processo | 3,3 ± 0,08 | 3,4 ± 0,08 | 3,44 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 gigahertz | IPC-TM-650,2.5.5.5 |
| Fattore di dissipazione | 0,002 | 0,0022 | 0,0032 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 0,0027 | 0,0037 | 10 GHz/23℃ | ||||
| PIM (tipico) | -157 | -157 | -157 | - | dBc | Il dBm riflesso 43 ha spazzato i toni | Summitek 1900b PIM Analyzer |
| Resistenza dielettrica | >500 | >500 | >500 | Z | V/mil | 0,51 millimetri | IPC-TM-650, 2.5.6.2 |
| Stabilità dimensionale | <0> | <0> | <0> | X, Y | mm/m (mil/pollice) | dopo incissione all'acquaforte | IPC-TM-650, 2.4.39A |
| Coefficiente di espansione termica | 13 | 11 | 16 | X | ppm/℃ | ℃ -55 - 288 | IPC-TM-650, 2.4.41 |
| 11 | 14 | 17 | Y | ||||
| 37 | 46 | 50 | Z | ||||
| Conducibilità termica | 0,6 | 0,6 | 0,6 | - | Con (m.K) | ℃ 80 | ASTM C518 |
| Assorbimento dell'umidità | 0,02 | 0,06 | 0,09 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | >280 | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Densità | 1,8 | 1,8 | 1,9 | - | gm/cm3 | - | ASTM D792 |
| Forza di buccia di rame | 6,9 (1,2) | 6,3 (1,1) | 5,1 (0,9) | - | lbs/in (N/mm) | 1 oncia. Galleggiante della lega per saldatura della posta di EDC | IPC-TM-650, 2.4.8 |
| Infiammabilità | NON FRANCO | NON FRANCO | V-0 | - | - | - | UL 94 |
| Processo senza piombo compatibile | Sì | Sì | Sì | - | - | - | - |
