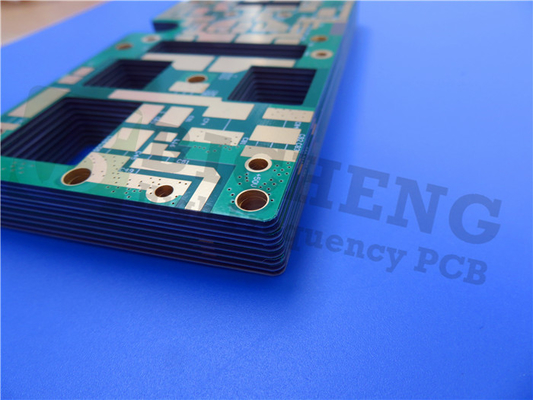

Il doppio a più strati del bordo 10mil del PWB di RT5880LZ Rogers ha parteggiato
  • Nome
  • Nome

Il doppio a più strati del bordo 10mil del PWB di RT5880LZ Rogers ha parteggiato

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-191.V1.0
Materiale di base:
Composti unici di PTFE
Conteggio di strato:
Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Spessore del PWB:
10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
Dimensione del PWB:
≤400 mm x 500 mm
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm)
Finitura superficia:
Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro…
Evidenziare:

10mil Rogers Circuit Board

,

Rogers Printed Circuit Board a più strati

,

Bordo del PWB di RT5880LZ Rogers

Descrizione del prodotto



PWB ad alta frequenza 10mil 20mil 50mil di Rogers RT/duroid 5880LZ e PWB di 100mil RT5880LZ

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I laminati di Rogers RT/duroid 5880LZ sono composti unici di PTFE, che sono progettati per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline. I risultati unici del riempitore in una densità bassa, in un materiale leggero per il rendimento elevato e nelle applicazioni sensibili del peso.



La costante dielettrica molto bassa è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza. Il suo fattore di dissipazione basso estende l'utilità alla banda Ku e sopra.



Caratteristiche:

1. Una costante dielettrica più bassa di 2,00 +/- di 0,04

2. Fattore di dissipazione basso che varia da .0021 a .0027 a 10GHz

3. Coefficiente basso di Z-asse di espansione termica a 40 ppm/°C

4. Densità leggera/bassa di 1,4 gm/cm quadrati.

5. Proprietà elettriche uniformi sopra un'ampia gamma di frequenza

6. Resistente a tutti i solventi e reagenti, caldo o freddo, utilizzati normalmente incisione o nella placcatura



Alcune applicazioni tipiche:

1. Sistema di antenne disperso nell'aria

2. Reti leggere dell'alimentazione

3. Sistemi militari del radar

4. Sistemi di guida del missile

5. Antenne radiofoniche digitali punto a punto



Il doppio a più strati del bordo 10mil del PWB di RT5880LZ Rogers ha parteggiato 0



La nostra capacità del PWB (RT/duroid 5880LZ)

Materiale del PWB: Composti unici di PTFE
Designazione: RT/Duroid 5880LZ
Costante dielettrica: 2
Fattore di dissipazione 0,0021 10GHz
Conteggio di strato: Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm)
Spessore laminato: 10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro…



Valore tipico di RT/duroid 5880LZ

Proprietà Valore tipico RT/duroid® 5880LZ Direzione Unità Circostanza Metodo di prova
Costante dielettrica er, processo 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Costante dielettrica er, progettazione 2,00 Z   8 gigahertz - 40 gigahertz Metodo di lunghezza di fase differenziale
Il fattore di dissipazione, si abbronza Tipo: 0,0021 massimo: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coefficiente termico della costante dielettrica, er +20 Z ppm/°C -50°C a 150°C 10GHz IPC-TM-650, 2.5.5.5
Resistività di volume X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Resistività di superficie 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Forza elettrica 40   Chilovolt D48/50 IPC-TM-650, 2.5.6
Stabilità dimensionale -0,38 X, Y %   IPC-TM-650, 2.4.39A
Assorbimento dell'umidità 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Conducibilità termica 0,33 Z W/m/°K 80°C ASTM C518
Coefficiente di espansione termica 54, 47 40 X, Y Z ppm/°C 0 a 150°C IPC-TM-650, 2.4.41
Degassamento
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densità 1,4   gm/cm^3   ASTM D792
Buccia di rame >4,0   pli   IPC-TM-650, 2.4.8
Infiammabilità Vo       UL 94
Processo senza piombo compatibile SÌ



Il doppio a più strati del bordo 10mil del PWB di RT5880LZ Rogers ha parteggiato 1
