| Materiale del PWB: | Di laminati rivestiti di rame del tessuto di vetro del Polyimide | Costante dielettrica: | 4,12 |
|---|---|---|---|
| Conteggio di strato: | PCB a singola faccia, PCB a doppia faccia, PCB multistrato, PCB ibrido | Peso di rame: | 1oz (35µm), 2oz (70µm) |
| Maschera della lega per saldatura: | Verde, nero, blu, rosso, giallo ecc. | Finitura superficia: | Nichel chimico e oro per immersione (ENIG), HASL, argento per immersione, stagno per immersione, ram |
| Evidenziare: | PCB in poliimmide ad alta frequenza,PCB in poliimmide resistente alle alte temperature,materiale PCB in poliimmide da 1 oz |
||
Breve introduzione
I laminati rivestiti in rame poliimmide TB-73 resistenti alle alte temperature e ad alta frequenza sono progettati per resistere alle alte temperature e alle alte frequenze.Sono utilizzati nella produzione di circuiti stampati speciali ad alta temperatura e alta frequenza per apparecchiature elettroniche in settori esigenti come quello aerospaziale, aeronautico, militare e l'esplorazione petrolifera sotterranea, tra gli altri.Il materiale ha eccellenti proprietà dielettriche ad alta frequenza, resistenza alle alte temperature e resistenza alle radiazioni.Il suo spessore nominale varia da 0,1 mm a 10 mm
Rapporto di prova chimica
TB-73 soddisfa le condizioni tecniche delineate nello standard Q/XA50089-2004.Il materiale è stato sottoposto a una serie di test per garantirne la qualità e le prestazioni.
La resistenza alla pelatura di TB-73 dopo lo stress termico è ≥1,0 N/mm e il risultato effettivo del test è 1,42 N/mm, che è superato.Allo stesso modo, la resistenza alla pelatura a 170 ℃ è ≥0,7 N/mm e anche il risultato effettivo del test è positivo.
La resistività di volume è ≥5×10^6 MΩ·cm secondo lo standard C-96/35/90 e ha ottenuto un risultato del test di 6,6×10^7 MΩ·cm, che è superato.Secondo lo standard E-24/204, anche la resistività di volume è ≥5×10^6 MΩ·cm e il risultato effettivo del test è 6,2×10^8 MΩ·cm, anch'esso superato.
Anche la resistività superficiale rientra nell'intervallo specificato.Il risultato effettivo del test per lo standard C-96/35/90 è 3,4×10^7 MΩ e per lo standard E-24/204 è 2,3×10^8 MΩ, entrambi superati.
TB-73 ha un basso tasso di assorbimento dell'umidità di ≤0,35% e il risultato effettivo del test è dello 0,11%, che è superato.Anche la tensione di rottura è soddisfacente, con un risultato del test di 44,3 kV, superiore al requisito minimo di 40 kV.
La costante dielettrica a 1 MHz è ≤4,5 e il risultato effettivo del test è 4,12, che è superato.Analogamente, il fattore di dissipazione a 1 MHz è ≤0,01 e il risultato effettivo del test è 0,0072, anch'esso superato.
TB-73 ha una resistenza alla flessione di ≥400 N/mm² nella direzione della macchina e ≥300 N/mm² nella direzione trasversale, entrambi superati.Il materiale può anche resistere allo stress termico a 288 ℃ per 180 secondi senza delaminazione o formazione di vesciche.
La temperatura di transizione vetrosa (valore Tg) di TB-73 è di 257 ℃, soddisfacendo il requisito specificato.

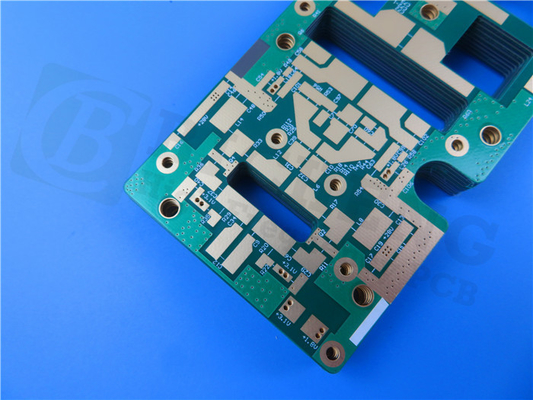

La nostra capacità PCB (TB-73 Polyimide RF PCB)
| Materiale PCB: | Tessuto di vetro poliimmide Laminati rivestiti in rame |
| Designazione: | TB-73 |
| Costante dielettrica: | 4.12 |
| Numero di strati: | PCB a singola faccia, PCB a doppia faccia, PCB multistrato, PCB ibrido |
| Spessore dielettrico: | 5 mil (0,127 mm), 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 60 mil (1,524 mm) ecc. |
| Peso del rame: | 1oz (35µm), 2oz (70µm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, rosso, giallo ecc. |
| Finitura superficiale: | Electroless Nickel and Immersion Gold (ENIG), HASL, Immersion silver, Immersion tin, Bare copper, OSP, ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), Oro puro placcato ecc. |
A proposito di Bicheng
Bicheng PCB è un fornitore leader di circuiti stampati (PCB) di alta qualità con sede a Shenzhen, in Cina.Fondata nel 2003, l'azienda ha oltre 20 anni di esperienza nel settore e si è costruita una reputazione per la fornitura di soluzioni PCB affidabili ed economiche ai clienti di tutto il mondo.
Le capacità di produzione di Bicheng PCB coprono un'ampia gamma di tipi di PCB, tra cui schede a faccia singola, a doppia faccia e multistrato, con un numero di strati compreso tra 1 e 32. I PCB dell'azienda sono utilizzati in una varietà di settori, tra cui telecomunicazioni, aerospaziale, elettronica per la difesa, medicale e industriale.
Bicheng PCB offre una vasta gamma di materiali di substrato per i suoi PCB, inclusi materiali ad alta frequenza come RO4003C, RO4350B e RO4730G3, oltre a materiali FR-4 standard come S1000-2M ad alta Tg, TU-872 SLK, TU- 768, IT-180A e Isola 370HR.L'azienda offre anche anima in metallo, poliimmide e substrati in PET, tra gli altri.
Le capacità di produzione avanzate di Bicheng PCB consentono una gamma di opzioni che possono essere personalizzate per soddisfare le esigenze specifiche dei clienti.Ad esempio, l'azienda può produrre PCB di dimensioni fino a 1100 mm per 600 mm, con una tolleranza del contorno della scheda di ±0,0059" (0,15 mm) e una tolleranza dello spessore di ±8% per T≥0,8mm e ±10% per t<0,8mm L'azienda può anche ospitare una gamma di spessori di rame, da 17 µm a 350 µm (da 0,5 once a 10 once), e diametri dei fori da 0,0079" a 0,25" (da 0,2 mm a 6,35 mm).
L'impegno di Bicheng PCB per la qualità e la soddisfazione del cliente si riflette nella sua certificazione ISO 9001:2015.Gli esperti ingegneri e tecnici dell'azienda lavorano a stretto contatto con i clienti per garantire che i loro requisiti specifici siano soddisfatti e che i loro PCB vengano consegnati in tempo e nel rispetto del budget.
Appendice: scheda tecnica (laminati TB-73)
| NO. | Articolo | Condizione di elaborazione | Specifiche standard | Risultati del test | Conclusione |
| 1 | Resistenza alla pelatura (N/mm) | Dopo stress termico | ≥1.0 | 1.42 | Passaggio |
| 170℃ | ≥0,7 | Passaggio | Passaggio | ||
| Dopo la soluzione di processo | ≥0,95 | 1.13 | Passaggio | ||
| 2 | Resistività di volume (MΩ·cm) | C-96/35/90 | ≥5×10^6 | 6,6×10^7 | Passaggio |
| E-24/204 | ≥5×10^6 | 6,2×10^8 | Passaggio | ||
| 3 | Resistività superficiale (MΩ) | C-96/35/90 | ≥1×10^6 | 3,4×10^7 | Passaggio |
| E-24/204 | ≥1×10^6 | 2,3×10^8 | Passaggio | ||
| 4 | Tasso di assorbimento dell'umidità (%) | D-24/23 | ≤0,35% | 0.11 | Passaggio |
| 5 | Tensione di guasto (kV) | D-48/50+ D-0.5/23 | ≥40 kV | 44.3 | Passaggio |
| 6 | Costante dielettrica a 1MHz | Come ricevuto | ≤4,5 | 4.12 | Passaggio |
| 7 | Fattore di dissipazione a 1MHz | Come ricevuto | ≤0,01 | 0,0072 | Passaggio |
| 8 | Resistenza alla flessione Direzione della macchina Direzione trasversale | Come ricevuto | ≥400N/mm² | 410.2 | Passaggio |
| Come ricevuto | ≥300N/mm² | 355.1 | Passaggio | ||
| 9 | Stress termico (288℃) | Come ricevuto | 180, nessuna delaminazione, nessuna formazione di vesciche | Passaggio | Passaggio |
| 10 | Temperatura di transizione vetrosa (valore Tg) | Come ricevuto | 257℃ | Passaggio | Passaggio |
