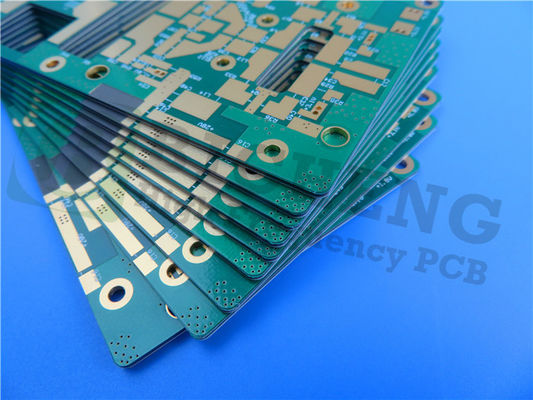

Rogers RT / Duroid 5880LZ PCB esplorando il peso leggero e le capacità
  • Nome
  • Nome

Rogers RT / Duroid 5880LZ PCB esplorando il peso leggero e le capacità

Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Evidenziare:

Rogers RT PCB

,

PCB laminati

,

Materiale composito del PWB di Rogers RT

Descrizione del prodotto

I laminati di Rogers RT/duroid 5880LZ sono materiali compositi che sono riempiti di PTFE. Specificamente sono progettati per uso nell'esigenza linea dello striscia e nelle applicazioni dei circuiti della microstriscia. Questi laminati contengono un riempitore unico che provoca una densità bassa di 1,4 gm/cm3, rendente li leggeri ed ideali per alle le applicazioni ad alto rendimento e peso sensibili.



I RT/duroid 5880LZ PCBs hanno una costante di dielettrico molto bassa di 2,0 un fattore basso di dissipazione e +/--0,04 che varia da .0021 a .0027 a 10GHz. La costante dielettrica è uniforme dal pannello al pannello e dal resti costante sopra un'ampia gamma di frequenza. Il fattore di dissipazione basso estende l'utilità dei questi PCBs alla banda Ku e sopra.



Le applicazioni tipiche dei laminati di RT/duroid 5880LZ comprendono i sistemi di antenne dispersi nell'aria, le reti leggere dell'alimentazione, le antenne radiofoniche digitali punto a punto ed altre simili applicazioni.

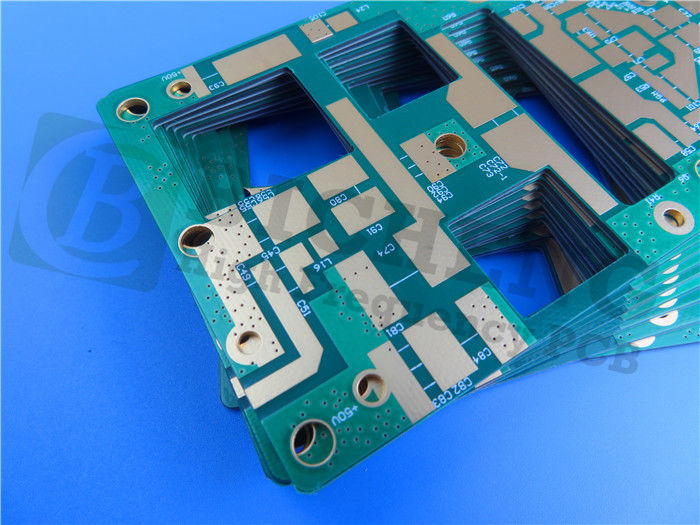

Rogers RT / Duroid 5880LZ PCB esplorando il peso leggero e le capacità 0



Proprietà Valore tipico RT/duroid® 5880LZ Direzione Unità Circostanza Metodo di prova
Costante dielettrica er, processo 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Costante dielettrica er, progettazione 2,00 Z   8 gigahertz - 40 gigahertz Metodo di lunghezza di fase differenziale
Il fattore di dissipazione, si abbronza Tipo: 0,0021 massimo: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coefficiente termico della costante dielettrica, er +20 Z ppm/°C -50°C a 150°C 10GHz IPC-TM-650, 2.5.5.5
Resistività di volume X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Resistività di superficie 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Forza elettrica 40   Chilovolt D48/50 IPC-TM-650, 2.5.6
Stabilità dimensionale -0,38 X, Y %   IPC-TM-650, 2.4.39A
Assorbimento dell'umidità 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Conducibilità termica 0,33 Z W/m/°K 80°C ASTM C518
Coefficiente di espansione termica 54, 47 40 X, Y Z ppm/°C 0 a 150°C IPC-TM-650, 2.4.41
Degassamento
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densità 1,4   gm/cm^3   ASTM D792
Buccia di rame >4,0   pli   IPC-TM-650, 2.4.8
Infiammabilità Vo       UL 94
Processo senza piombo compatibile SÌ
