Bordo materiale del PWB di RO3010 rf rispettoso dell'ambiente

Descrizione di prodotto dettagliata
Evidenziare:

Bordo del PWB di RO3010 rf

,

I materiali del PWB di rf imbarcano

,

Circuito di RO3010 rf

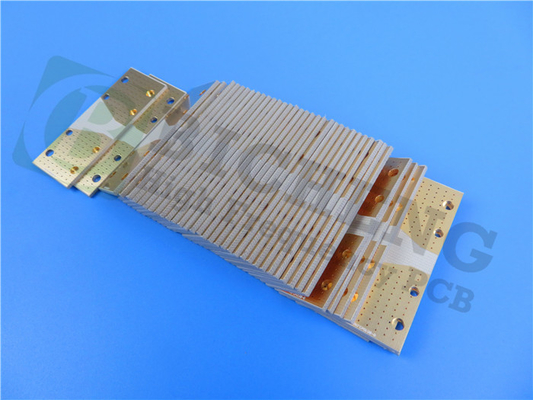

Ciao, oggi siamo felici di introdurre l'ultimo PWB da Bicheng limitato, il leader del settore in circuiti stampato di alta qualità. Questo PWB su due lati è costruito con il materiale di Rogers RO3010 e un processo senza piombo, assicurando un prodotto affidabile e rispettoso dell'ambiente.



Con una gamma di temperature di lavoro di -40℃ a +85℃, questo PWB è destinato per resistere alle circostanze estreme. Le dimensioni del bordo sono di 8,00 x 8,00 millimetri, con una traccia/spazio minimi di 5/5 mil e una dimensione minima del foro di 10 mil. Lo spessore finito del bordo è di 0,8 millimetri, con un peso di rame finito di 1 oncia (1,4 mil) e via il placcaggio dello spessore di 1 mil.



Questo PWB è perfetto per i progetti di minore entità, con appena una componente e tre cuscinetti totali, compreso un cuscinetto del attraverso-foro, un cuscinetto superiore di SMT ed un cuscinetto inferiore di SMT. C'è inoltre due vias ed uno netti.



La mancanza di finitura superficia su questo PWB significa che il rame è esposto, rendente lo ideale per le applicazioni personalizzate dove i rivestimenti specifici sono richiesti. Non c'è silkscreen sui cuscinetti della lega per saldatura, ma il bordo è 100% provato elettricamente per assicurare l'affidabilità.



Per tutte le domande tecniche, contatti prego l'edera a sales10@bichengpcb.com. Fiducia Bicheng limitato per tutti i vostri bisogni del circuito stampato. Copyright Bicheng limitato., 2023. Tutti i diritti riservati.



Bordo materiale del PWB di RO3010 rf rispettoso dell'ambiente 0



Proprietà RO3010 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica, εDesign 11,2 Z   8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistività di superficie 105   COND A IPC 2.5.17.1
Modulo di tensione 1902
1934
X
Y
MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0,8   j/g/k   Calcolato
Conducibilità termica 0,95   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ RH di 23℃/50% IPC-TM-650 2.4.4.1
Il TD 500   ℃ TGA   ASTM D 3850
Densità 2,8   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 9,4   Ib/in. 1oz, EDC dopo il galleggiante della lega per saldatura IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile



Scopra i benefici del materiale del PWB RO3010

---RO3010: L'ultima scelta per PCBs ad alto rendimento



Quando si tratta del creare i circuiti stampato ad alto rendimento, selezionare i giusti materiali è critica. Entri in RO3010, in un materiale principale del PWB conosciuto per la sua versatilità e nell'alta qualità. In questo articolo, daremo un'occhiata completa a RO3010, esplorante le sue proprietà, caratteristiche ed applicazioni.



Introdurre il materiale del PWB RO3010

RO3010 è un materiale laminato ad alta frequenza costruito dall'idrocarburo/dal materiale ceramico rinforzati con vetro tessuti. Con una costante dielettrica bassa di 10.2±0.5, RO3010 è ideale per le applicazioni ad alta frequenza, mentre il suo fattore di dissipazione basso di 0,0027 è essenziale per perdita di minimizzazione del segnale.



Proprietà di comprensione e caratteristiche di RO3010

RO3010 ha numerose proprietà che le operano una scelta supplichevole per i progettisti del PWB. La sua conducibilità termica di 0,81 W/M/K è critica per il calore di dissipazione dalle componenti ad alta potenza. RO3010 inoltre ha un coefficiente basso di un'espansione termica di 13 ppm/℃ nelle direzioni di Y e di X e di 34 ppm/℃ nella direzione di Z, rendente lo stabile sopra un'ampia gamma di temperature.



Applicazioni del materiale del PWB RO3010

RO3010 è comunemente usato nelle applicazioni ad alta velocità di radiofrequenza e digitali (rf). dovuto la sua conducibilità termica con poche perdite ed alta, questo materiale è ideale per le applicazioni dell'onda millimetrica e di microonda. Inoltre, RO3010 è per quanto sia rispettoso dell'ambiente compatibile con i processi senza piombo.



Vantaggi di RO3010 sopra altri materiali del PWB

Confrontato ad altri materiali del PWB, RO3010 offre parecchi vantaggi. RO3010 ha un alto coefficiente termico di ε, in modo da significa che la sua costante dielettrica è stabile sopra un'ampia gamma di temperature. Ulteriormente, il materiale ha stabilità dimensionale eccellente, rendente lo ideale per le applicazioni dove la precisione è cruciale.



Considerazioni di progettazione per RO3010 PCBs

Nel progettare con RO3010, è importante prendere le proprietà e le caratteristiche del materiale in considerazione. RO3010 ha un'alta temperatura di transizione vetrosa di 200℃, in modo da significa che può resistere alle temperature elevate senza perdere la sua integrità strutturale. Ulteriormente, la forza di buccia di rame del materiale è pli critico e di misurazione 11 per 1oz EDC dopo il galleggiante della lega per saldatura.



Processo di fabbricazione per RO3010 PCBs

Il processo di fabbricazione per RO3010 PCBs è comparabile ad altri materiali laminati. Tuttavia, dovuto l'alta conducibilità termica del materiale, è critico ottimizzare il processo legante per ridurre lo stress termico. È inoltre essenziale per usare le stagnole di rame di alta qualità per assicurare la buona adesione e per minimizzare il rischio di delaminazione.



Prova e controllo di qualità per RO3010 PCBs

RO3010 PCBs subire prova e controllo di qualità rigorosi per assicurarsi che rispettino gli standard industriali. La costante dielettrica ed il fattore di dissipazione materiali sono provati facendo uso di IPC-TM-650 2.5.5.5, mentre prove di ASTM D257 la stabilità dimensionale del materiale. Il IPC 2.5.17.1 verifica il volume materiale e la resistività di superficie e le prove di IPC-TM 2.4.8 la forza di buccia di rame del materiale.



Costo e disponibilità del materiale del PWB RO3010

Il materiale del PWB RO3010 è ampiamente - disponibile e può essere acquistato da vari fornitori. Il costo del materiale del PWB RO3010 è generalmente superiore ad altri materiali del PWB dovuto le sue proprietà e caratteristiche uniche.



Sviluppi futuri nella tecnologia RO3010

Mentre la tecnologia continua ad avanzare, possiamo pensare vedere ulteriori sviluppi nella tecnologia RO3010. Un'area del fuoco sta riducendo il coefficiente termico del materiale di ε per migliorare la sua stabilità sopra un'ampia gamma di temperature. Un altro campo di ricerca sta sviluppando i nuovi processi leganti che possono resistere ancora alle più alte temperature.



Conclusione: È RO3010 la giusta scelta per il vostro progetto del PWB?

RO3010 è un materiale versatile e di alta qualità del PWB che offre parecchi vantaggi sopra altri materiali. La suoi costante dielettrica bassa, fattore di dissipazione basso ed alta conducibilità termica operargli una scelta ideale per le applicazioni ad alta frequenza. Tuttavia, è essenziale per considerare le proprietà e le caratteristiche del materiale quando progetta con RO3010. In conclusione, se state cercando un materiale affidabile e ad alto rendimento del PWB, RO3010 è una scelta eccellente.
