50mil Rogers RO3010 RF PCB Board Circuiti ad alta frequenza

50mil Rogers RO3010 RF PCB Board Circuiti ad alta frequenza

Informazioni dettagliate
Evidenziare:

Circuito ad alta frequenza RF PCB Board

,

circuiti ad alta frequenza RO3010

,

circuiti ad alta frequenza da 50mil

Descrizione del prodotto

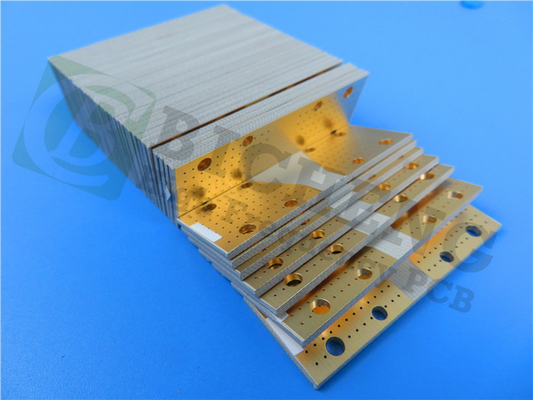

Il nostro circuito stampato (PCB) ad alte prestazioni è stato fornito per applicazioni ad alta frequenza, rendendolo una scelta eccellente per progetti che richiedono alta precisione e affidabilità.I materiali PCB utilizzati includono compositi PTFE caricati in ceramica Rogers RO3010, noti per le loro basse perdite e alte prestazioni, con una costante dielettrica di 10,2 e un fattore di dissipazione di 0,0024 a 10 GHz.L'intervallo di temperatura di esercizio per questo materiale è compreso tra -40 ℃ e +85 ℃ ed è privo di piombo, il che lo rende un'opzione ecologica.



La configurazione dello stack del PCB è costituita da due strati di rame di base con uno spessore di 17um e un materiale dielettrico di RO3010 con uno spessore di 50mil.Gli strati di rame di base sono inseriti tra gli strati dielettrici, ottenendo uno spessore del pannello finito di 1,35 mm e un peso Cu finito di 1 oz (1,4 mil) per tutti gli strati.Lo spessore della placcatura via è di 1 mil e la finitura superficiale è ENIG.Non c'è serigrafia superiore o inferiore e nessuna serigrafia sui pad di saldatura.



I dettagli costruttivi del PCB prevedono dimensioni di 100 mm x 100 mm, con una tolleranza di +/- 0,15 mm.La traccia/spazio minimo è di 7/8 mil e la dimensione minima del foro è di 0,25 mm.In questo progetto non sono incluse vie cieche o sepolte.Il PCB ha un totale di 93 pad, con 37 pad a foro passante, 56 pad SMT superiori e 0 pad SMT inferiori.Ci sono 48 vie e 10 reti.Il PCB è stato sottoposto a test elettrici al 100% per garantirne la qualità.



50mil Rogers RO3010 RF PCB Board Circuiti ad alta frequenza 0



RO3010 Valore tipico
Proprietà RO3010 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcess 10,2±0,05 z   10GHz/23℃ IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica,εDesign 11.2 z   Da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0,0022 z   10GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -395 z ppm/℃ 10 GHz da -50℃ a 150℃ IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,35
0.31
X
Y
mm/m CONDI A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm CONDI A CPI 2.5.17.1
Resistività superficiale 105   CONDI A CPI 2.5.17.1
Modulo di tensione 1902
1934
X
Y
MPa 23℃ ASTM D 638
Assorbimento dell'umidità 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0.8   j/g/k   Calcolato
Conduttività termica 0,95   W/M/K 50℃ ASTM D 5470
Coefficiente di espansione termica
(da -55 a 288 ℃)
13
11
16
X
Y
z
ppm/℃ 23℃/50% di umidità relativa IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
Densità 2.8   g/cm3 23℃ ASTMD 792
Forza della buccia di rame 9.4   lb/pollice. 1oz, EDC dopo saldatura galleggiante IPCTM 2.4.8
Infiammabilità V-0       UL94
Processo senza piombo compatibile


Perché scegliere i compositi PTFE rinforzati con ceramica Rogers RO3010?



La scelta dei materiali gioca un ruolo cruciale nelle prestazioni e nella funzionalità di un circuito stampato (PCB).I compositi Rogers RO3010 in PTFE caricato con ceramica sono stati utilizzati in uno specifico progetto PCB per ottenere elevata precisione e affidabilità nelle applicazioni ad alta frequenza.

R

I compositi PTFE rinforzati con ceramica ogers RO3010 sono noti per le loro basse perdite e le elevate prestazioni, che li rendono una scelta eccellente per le applicazioni ad alta frequenza.La costante dielettrica di questo materiale è 10,2 e il fattore di dissipazione è 0,0024 a 10 GHz.Inoltre, è senza piombo, il che lo rende un'opzione ecologica.Questo materiale può funzionare nell'intervallo di temperatura compreso tra -40 ℃ e +85 ℃.



Altri vantaggi dell'utilizzo dei compositi PTFE caricati con ceramica Rogers RO3010 nella progettazione di PCB includono un'eccellente stabilità termica, un basso assorbimento di umidità e un'elevata stabilità dimensionale.Queste proprietà lo rendono un'opzione affidabile per le applicazioni che richiedono prestazioni costanti in un'ampia gamma di condizioni operative.



Quando si selezionano i materiali per PCB, è essenziale considerare le loro proprietà elettriche, meccaniche e termiche.I compositi PTFE caricati con ceramica Rogers RO3010 eccellono in tutte queste aree, rendendoli una scelta popolare per le applicazioni ad alta frequenza.Le basse perdite e le elevate prestazioni di questo materiale lo rendono ideale per applicazioni che richiedono elevata precisione e affidabilità.



Le proprietà fisiche di questo materiale lo rendono anche una scelta eccellente per PCB.Ha un basso coefficiente di dilatazione termica, il che significa che può mantenere la sua forma e dimensione in un intervallo di temperature.Inoltre, il suo basso assorbimento di umidità lo rende un'opzione adatta per applicazioni che possono essere esposte all'umidità o all'umidità.



Nel complesso, la scelta dei materiali per PCB è fondamentale per determinare le prestazioni e la funzionalità del prodotto finale.I compositi PTFE caricati con ceramica Rogers RO3010 sono una scelta eccellente per applicazioni ad alta frequenza che richiedono alta precisione e affidabilità.Le sue basse perdite e le elevate prestazioni, combinate con le sue eccellenti proprietà termiche e meccaniche, ne fanno un'opzione affidabile per un'ampia gamma di applicazioni.
